配料实例343

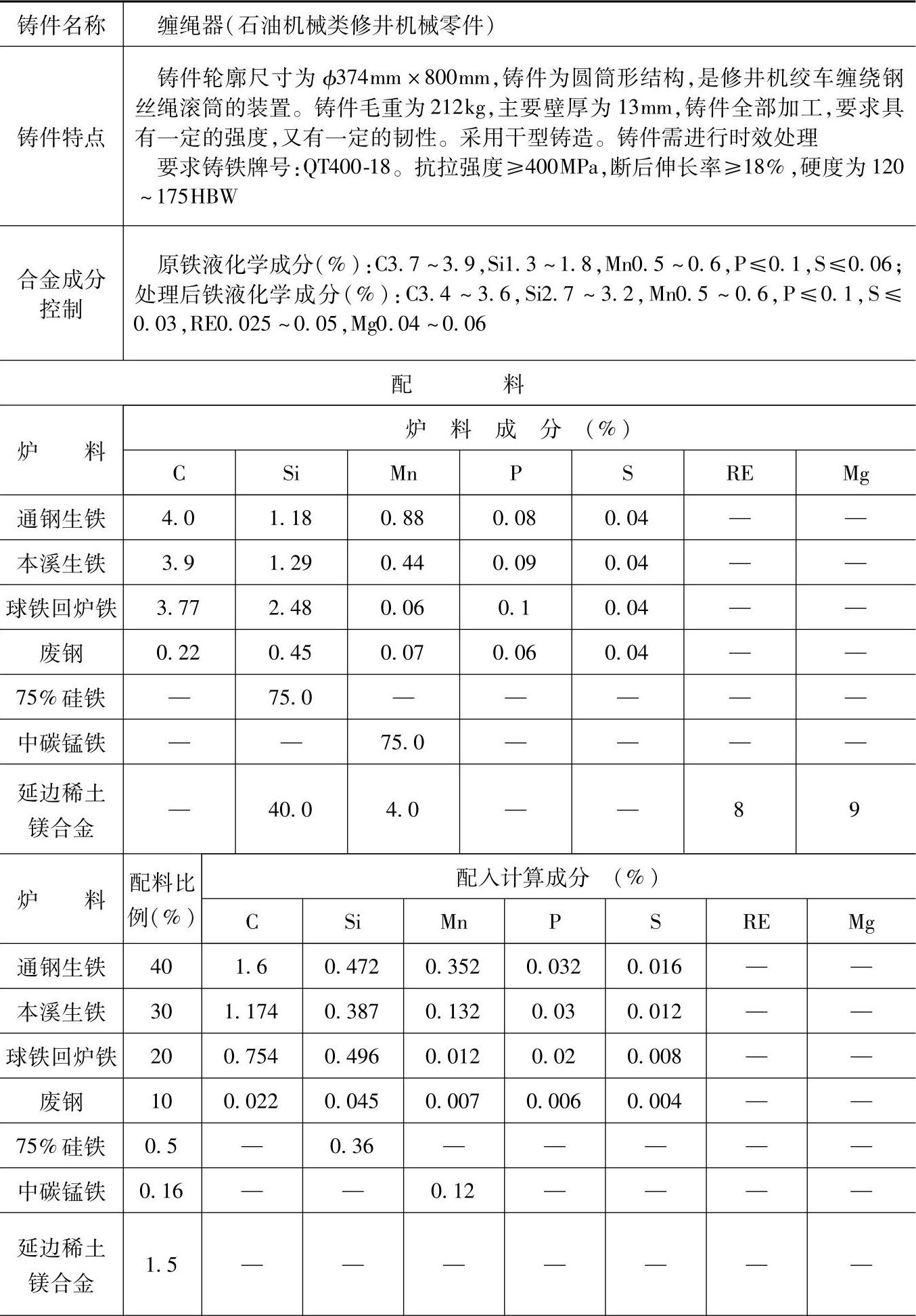

表1.2-3 QT400-18的球墨铸铁配料

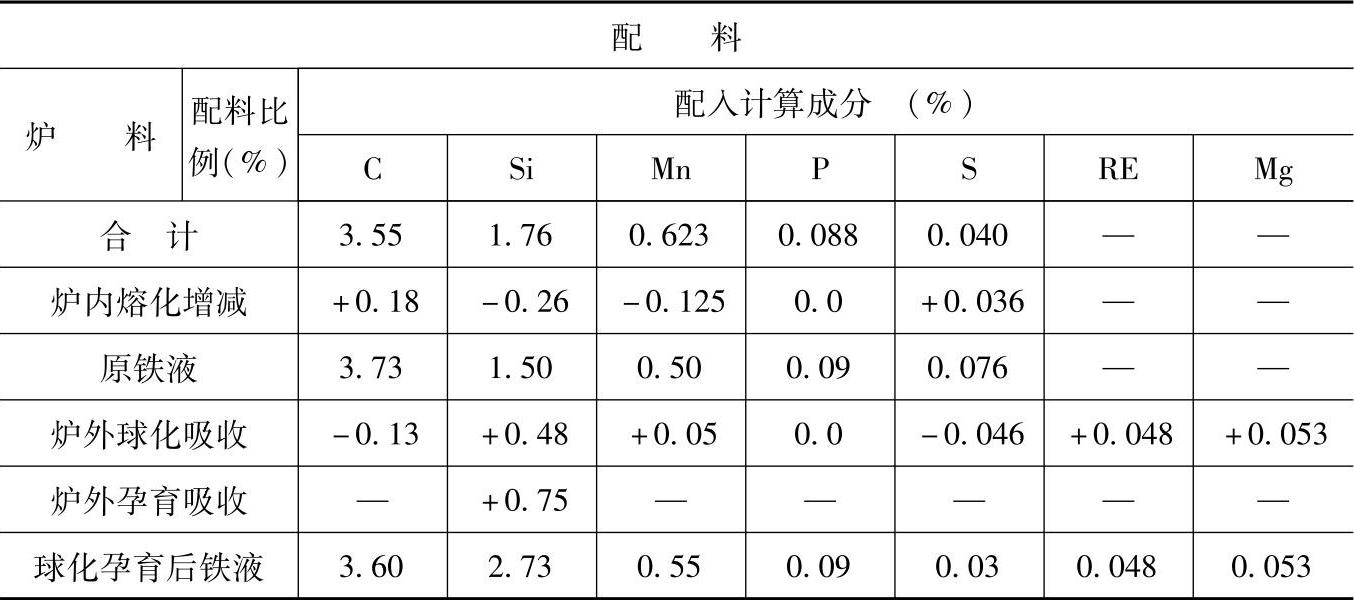

（续）

注：1.采用熔炼炉类型：两排风口热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加90%。

2.炉前，球化处理采用稀土镁合金为球化剂，其化学成分（%）：RE8、Mg9、Si40、Mn4，加入量为1.5%（质量分数），RE吸收率为40%，Mg吸收率为40%，Si吸收率为80%，Mn吸收率为83%；孕育处理采用75%硅铁为孕育剂，加入量为1.2%（质量分数），吸收率为80%。

3.炉前用三角试片检验三角白口宽度与试片两侧缩凹，并结合铁液表面状态控制铁液成分和球化率。

4.检测结果：

化学成分（%）：C3.57；Si3.0，Mn0.5，RE0.04，Mg0.04；

力学性能：抗拉强度为485MPa，断后伸长率为17%，硬度为173HBW；

金相组织：石墨呈球状和团状分布，球化率为65%～70%（体积分数），基体为珠光体和铁素体，珠光体多于铁素体。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械中要求球墨铸铁QT400-18的拉杆、连杆、滚筒等铸件。当浇注上述铸件时对金相组织与球化率有要求，基体为珠光体和铁素体，并基本相当，球化率不低于70%（体积分数）。
