配料实例342

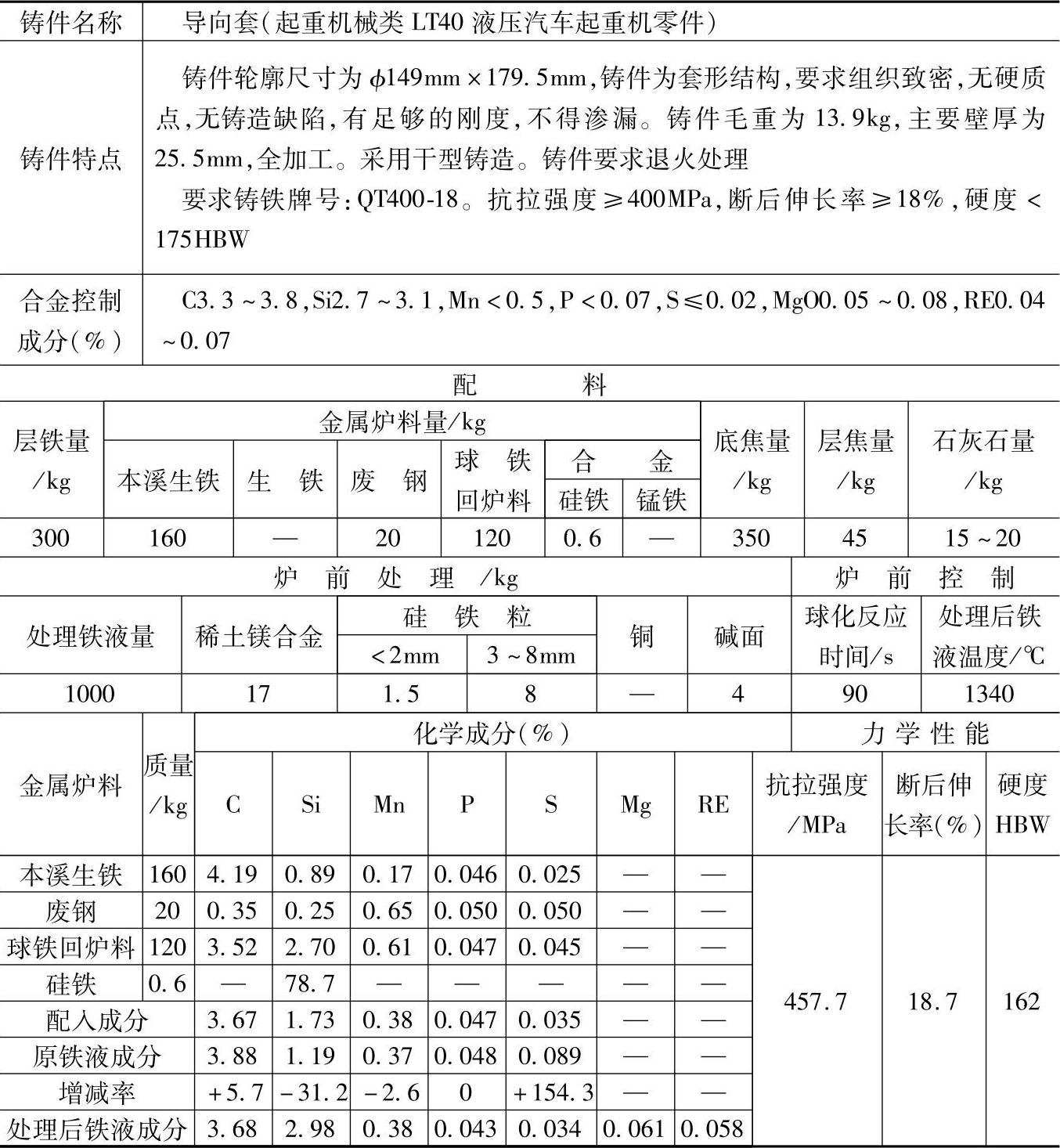

表1.2-2 QT400-18的球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口冷风冲天炉。炉内碳增加5.7%、硅烧损31.2%、锰烧损2.6%、硫增加154.3%、磷不变。

2.炉前用三角试片检验三角白口大小，断面晶粒粗细与颜色深浅，控制原铁液与处理后铁液成分。原铁液三角试片应无白口，晶粒中粗，呈深灰色；处理后铁液三角试片，有0～1mm宽的白口，晶粒细密如绒，呈银灰色，三角试片两侧边稍凹陷，这种试片证明铁液球化良好。如发现试片断口虽细，但夹杂些分散的小黑点，则结合断口颜色深浅，可分别用补加合金或75%硅铁粒调整铁液成分。

3.稀土镁合金成分（%）：Si42.28，Mg10.0%，RE8.7%，Ca1.6%。

4.本配料还适用于起重机械中要求球墨铸铁QT400-18的定位套等铸件。

5.各成分含量和配料比例均指质量分数。
