配料实例355

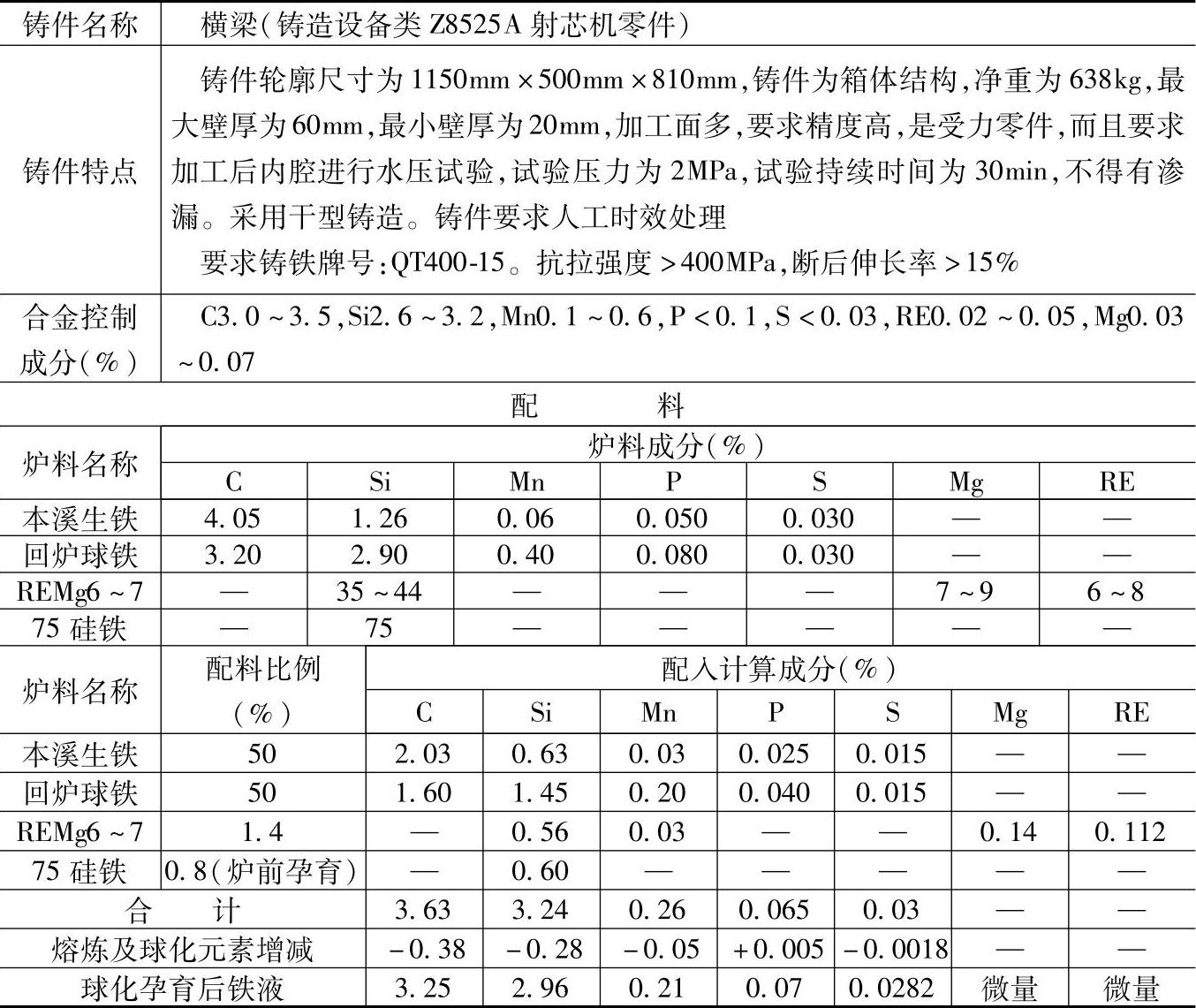

表1.2-10 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：四排小风口主辅倒置曲线炉膛热风冲天炉，炉内硅烧损15%、锰烧损20%。包括熔炼及球化反应中的元素增减：硅烧损8.6%；锰烧损19%；磷增加7.6%；硫烧损6%。

2.炉前，球化处理采用“盖包”球铁包加稀土-镁合金球化工艺，孕育处理用75%硅铁进行。炉前，用三角试片检验球化情况。

3.检测结果：

化学成分（%）：C3.25，Si2.96，Mn0.21，P0.07，S0.028，RE微量，Mg微量；

力学性能：热处理后抗拉强度为490MPa，断后伸长率为16%；金相组织（体积分数）：球状石墨量70%、团状石墨量25%、厚片状石墨量5%，球径为60μm，球化率为2级，珠光体量10%，铁素体量90%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于铸造设备中要求球墨铸铁QT400-15的其他球铁件，如Z8525A射芯机油缸、S114混砂机曲臂、2ZZ8640热芯盒射芯机横梁、Z1410A气动微震造型机龙门架、Z8680热芯盒缸体等铸件。对于厚壁的大型球铁件，炉料中需加10%废钢，防止石墨漂浮。
