配料实例356

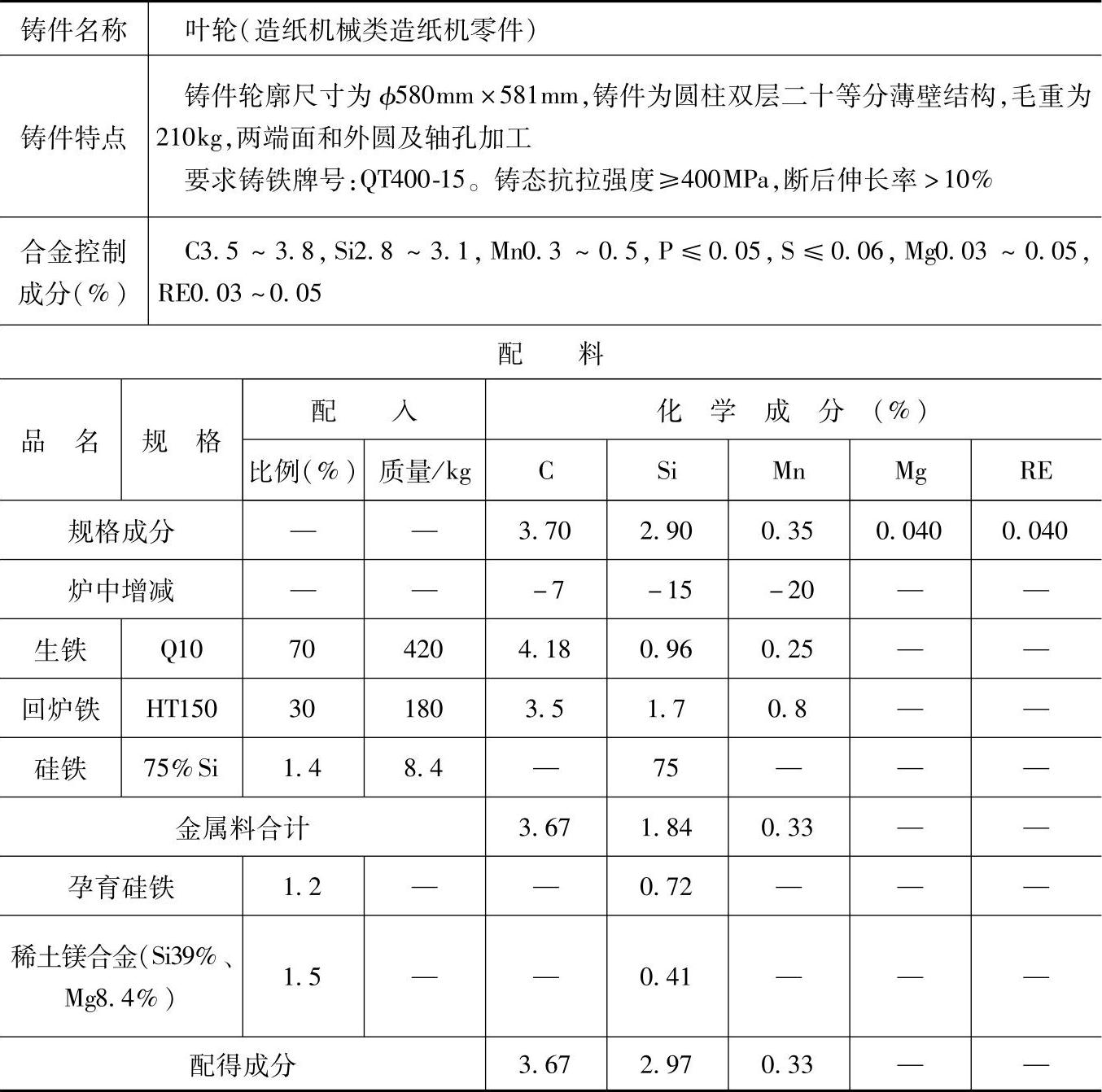

表1.2-11 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳烧损7%、硅烧损15%、锰烧损20%。

2.炉前，用稀土镁合金进行球化处理，加入量为1.5%（质量分数）；用75%硅铁孕育，加入量为1.2%（质量分数）。并用三角试片观察球化特征，用铁液调整。

3.检测结果：

化学成分（%）：C3.72，Si3.00，Mn0.36，P0.066，S0.034，Mg微量，RE微量；

（铸态）力学性能：抗拉强度为511MPa，断后伸长率为12%；

金相组织：铁素体>85%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于造纸机械中要求球墨铸铁QT400-15的拨叉、托互架、石辊螺母等铸件。
