配料实例357

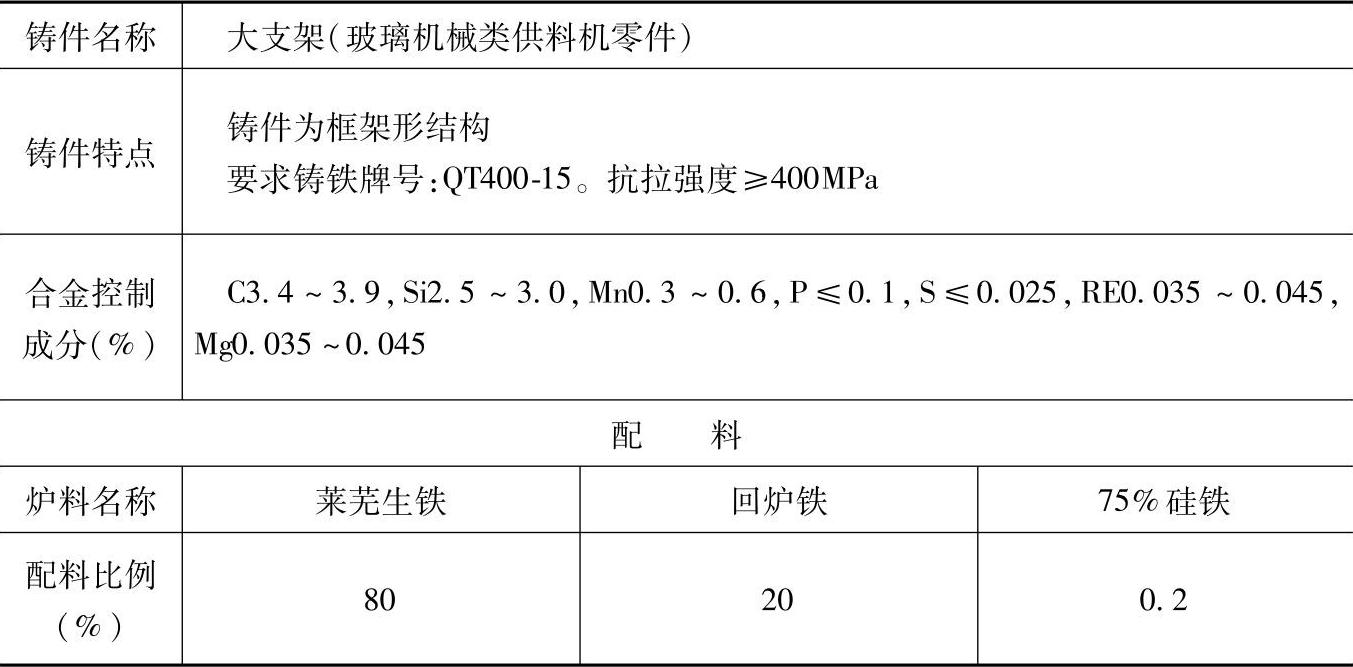

表1.2-12 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛炉胆热风冲天炉，炉内硅烧损20%、锰烧损20%～25%。

2.炉前，控制原铁液成分（%）：C3.69、Si1.64、Mn0.47、P0.064、S0.062。

3.炉前，球化处理采用冲入法，球化剂为稀土镁中间合金（Mg7%～9%、RE7%～11%、Si40%～50%），粒度为1～2mm，加入量为1.6%（质量分数），第一次出铁2/3，待中间合金反应完毕后再放1/3铁液，同时在出铁槽加入0.5%（质量分数）的75%硅铁进行孕育处理，搅拌，用草灰扒渣三次，浇注。

4.炉前，用三角试片检验，断口呈银灰色，中心缩松，白口宽度为2～4mm，若白口过大，用75%硅铁调软。

5.检测结果：

化学成分（%）：C3.62、Si2.86，Mn0.52，P0.062，S0.023，Mg0.042，RE0.037；

力学性能：抗拉强度为467MPa，断后伸长率为11.7%，硬度为177HBW。

6.各成分含量和配料比例皆指质量分数。
