配料实例365

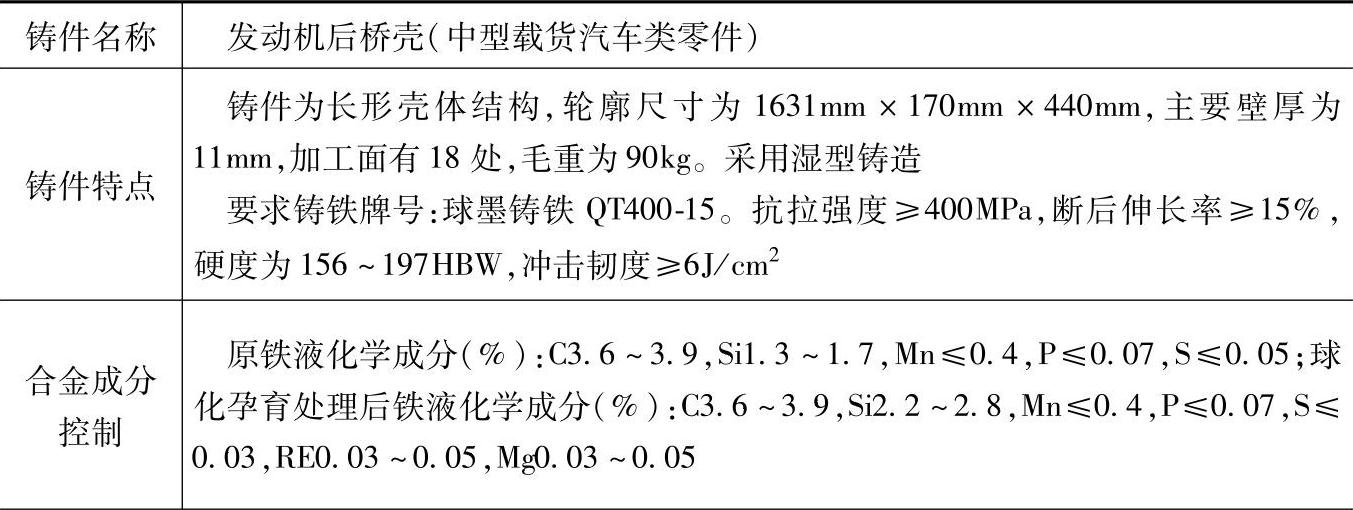

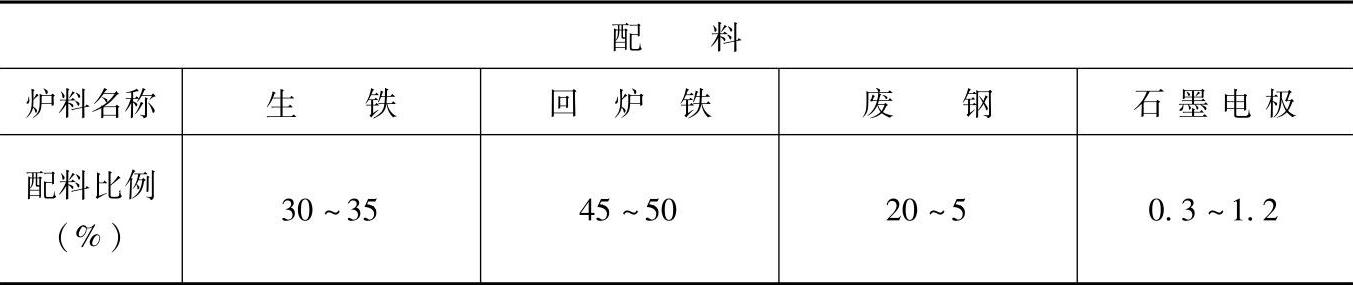

表1.2-20 QT400-15的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：10t无心工频感应电炉。

2.炉前，球化处理用稀土镁合金（其成分为RE4%～6%、Mg7%～9%、Si38%～44%），粒度为10～30mm，采用冲入法工艺。孕育处理在中间包进行一次孕育处理，在浇包进行两次孕育处理，还有随流孕育处理，孕育剂采用75%硅铁，粒度<25mm，根据孕育方式决定其粒度大小。

3.炉前用快速金相检测，在1min之内发出铁液球化等级，决定是否浇注。

4.炉前，看浇口断面和附体试块，决定合格品或废品。之后，再抽查附体试块，观察球化级别及基体组织。

5.各成分含量和配料比例皆指质量分数。
