配料实例363

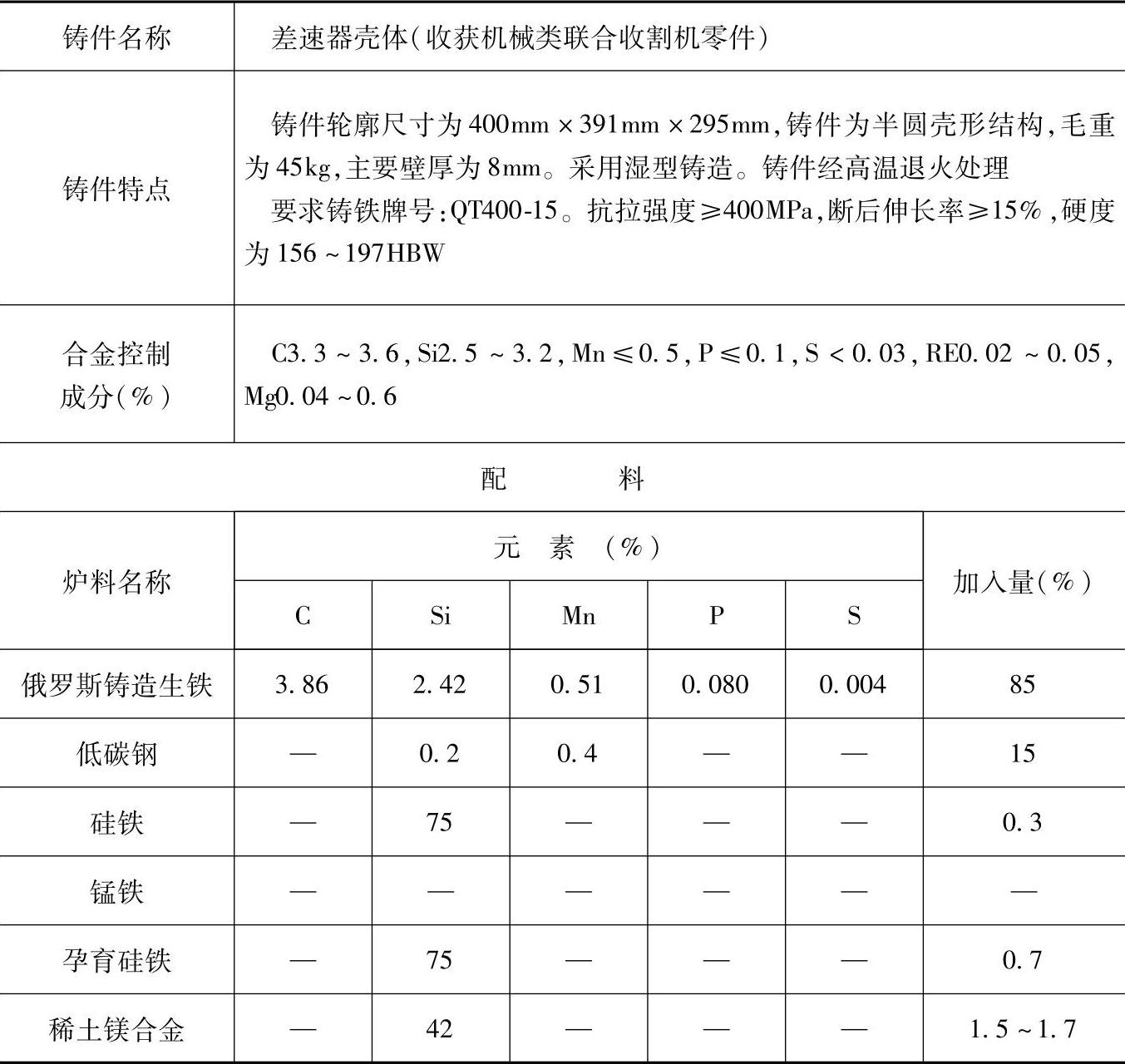

表1.2-18 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：三排风口曲线炉膛冷风冲天炉，炉内硅烧损20%、锰烧损30%。

2.批料质量300kg。

3.炉前，球化处理，用稀土镁合金，加入量为1.5%～1.7%（质量分数）；孕育处理，用75%硅铁，加入量为0.7%（质量分数）。

4.炉前，用三角试片冷却近700°C时（暗红色），浸在冷水（室温）里，激冷后敲断，以断面来检验球化情况，若球化不良可补加一定量的稀土镁合金。

5.检测结果：

化学成分（%）：C3.35，Si3.20，Mn0.48，P0.077，S0.010，RE0.027，Mg0.055；

力学性能：抗拉强度为431MPa，断后伸长率为17.5%，硬度为150～170HBW。

6.各成分含量和加入量皆指质量分数。

7.本配料还适用于收获机械中要求球墨铸铁QT400-15的以铁素体为基体的高韧性球墨铸铁件。
