配料实例364

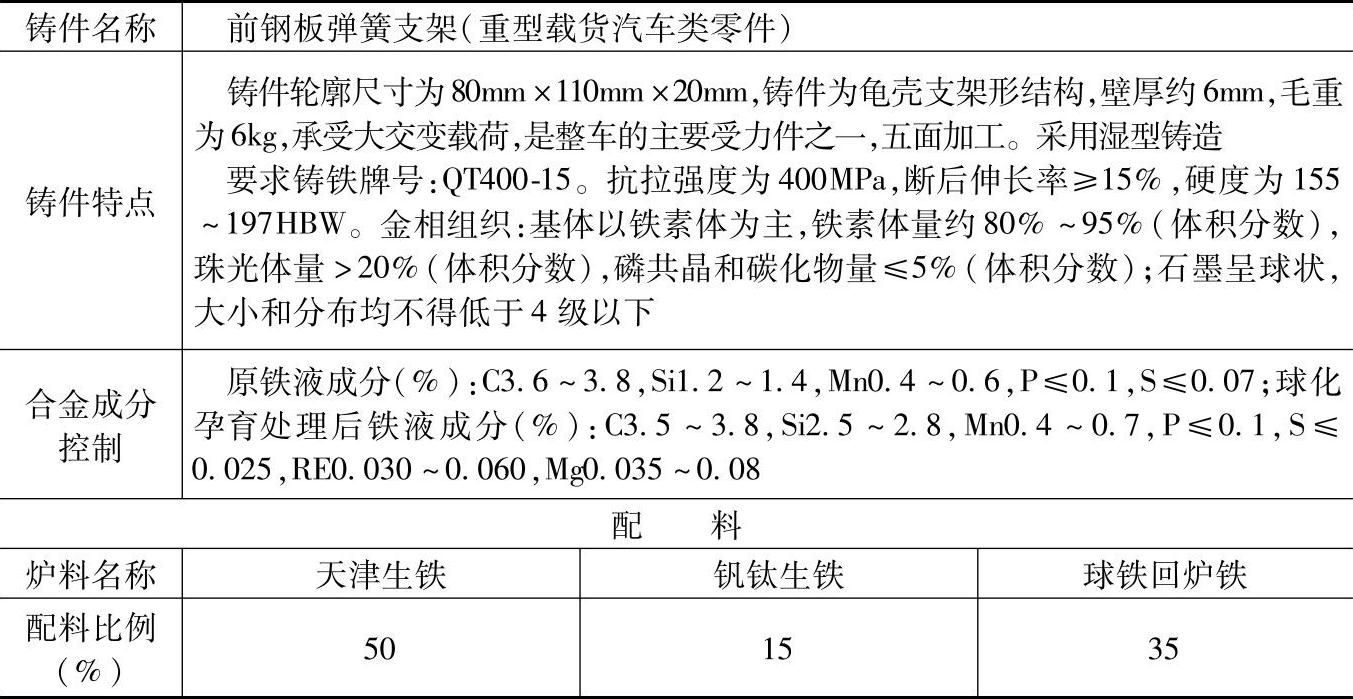

表1.2-19 QT400-15的球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳基本不变、硅烧损12%～14%、锰烧损15%～18%、硫增加70%～90%、磷不变。

2.炉前，根据原铁液的S含量以及加入球化剂后的增Si情况来预定，调整，进而最后确定球化剂、孕育剂的加入量。球化处理用稀土镁合金，加入量为1.8%（质量分数）；孕育处理用75%硅铁，加入量为0.8%（质量分数）。

3.炉前，还需加入适量苏打粉、食盐，以便更好地脱硫，清渣。

4.检测结果：

化学成分（%）：C3.55、Si2.62，Mn0.54，P0.046，S0.024，RE0.037，Mg0.052；

力学性能：抗拉强度为430MPa，断后伸长率为20.6%，冲击韧度为11.6J/cm²，硬度为163HBW；

金相组织：石墨呈球状1～2级，石墨长度2级；基体以铁素体为主，铁素体量≈95%（体积分数），珠光体量5%（体积分数），磷共晶和碳化物量0.5%（体积分数）。

5.本配料还适用于重型载重汽车中要求球墨铸铁QT400-15的后钢板弹簧支架等铸件。

6.各成分含量和配料比例皆指质量分数。
