配料实例405

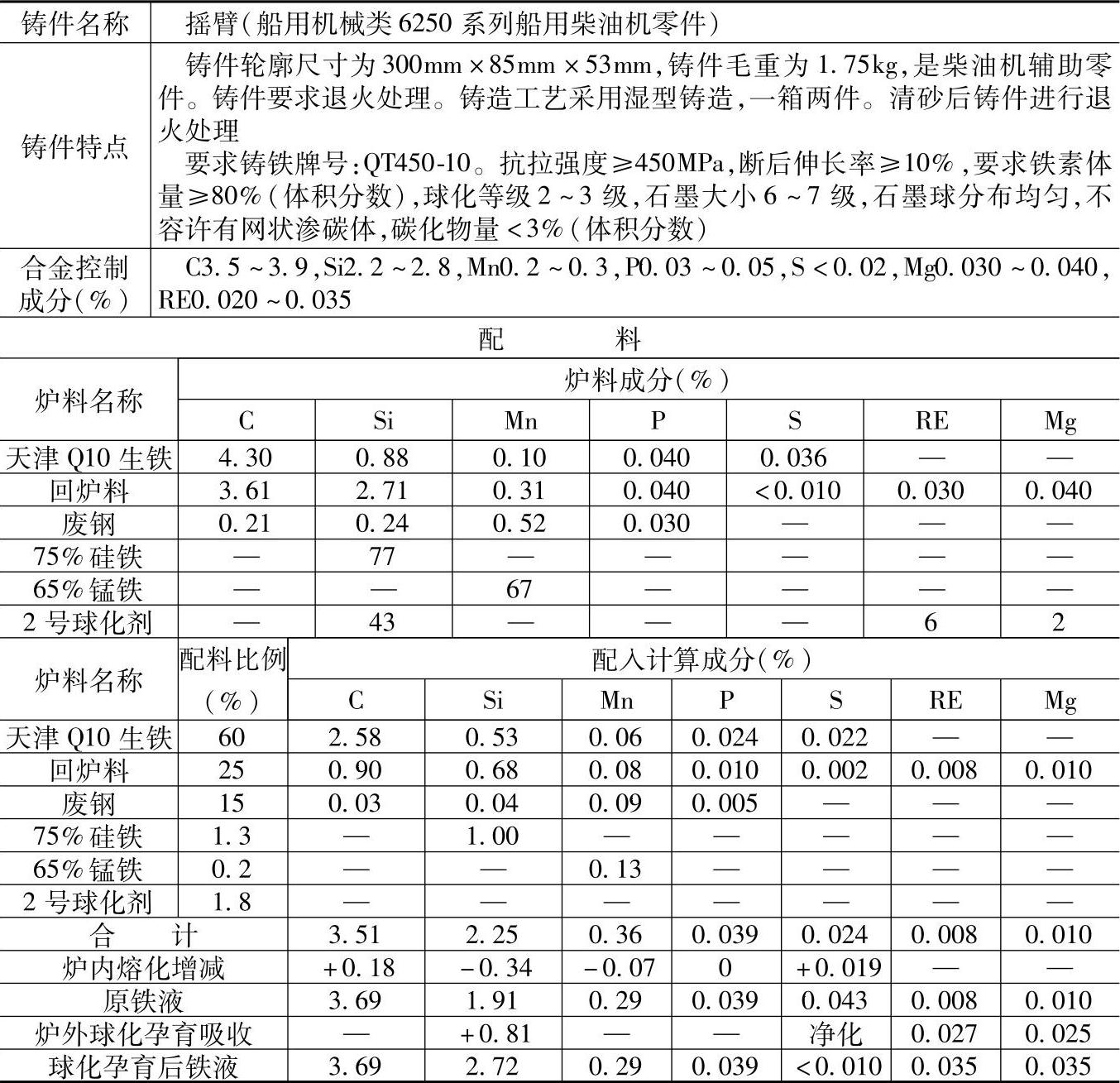

表1.2-54 QT450-10的球墨铸铁配料

注：1.采用5t双排大间距热风冲天炉熔炼炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加80%。

2.炉前，球化处理采用冲入法工艺，球化剂为自制的2号球化剂，加入量为1.8%（质量分数），Mg吸收率为20%，RE吸收率为30%，Si吸收率约为70%。

3.炉前，用孕育剂进行孕育处理，采用随流孕育法，加入量为0.5%（质量分数），Si的吸收率约为70%。

4.炉前，球化和孕育后先浇几个三角试样，冷却后打断观其断面，根据断面情况，对铁液球化孕育处理进行调整。要求试样断面呈银白色，中间有缩松，晶粒细小，试样表面有缩陷，敲击时发出清脆声。

5.检测结果：

化学成分（%）：C3.85，Si2.61，Mn0.31，P0.037，S<0.010，RE0.036，Mg0.039；

力学性能：抗拉强度>450MPa，断后伸长率≥10%，硬度为170～210HBW，拉伸试样φ30mm单独铸造；

金相组织：基体铁素体（金相试样在拉伸试样拉断后截取）。

6.各成分含量和配料比例皆指质量分数。
