配料实例403

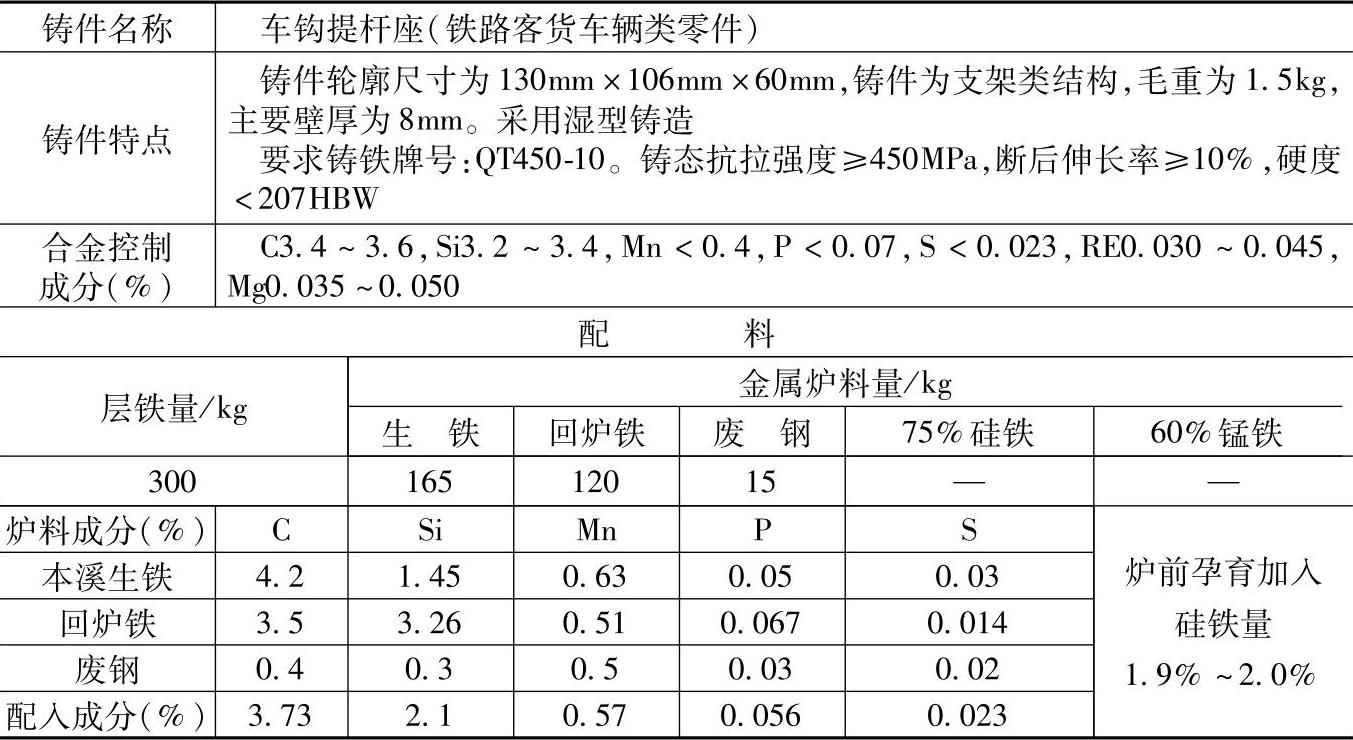

表1.2-52 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：中央送风热风冲天炉，炉内硅烧损25%、锰烧损30%。

2.炉前，采用堤坝式铁液包，冲入法处理球墨铸铁，球化剂为稀土镁合金。采用75%硅铁作二次孕育处理。

3.炉前用三角试片检验白口大小，控制球墨铸铁球化情况。

4.检测结果：

化学成分（%）：C2.90，Si3.14，Mn0.44，P0.062，S0.02，RE0.038，Mg0.054；

力学性能：抗拉强度为510MPa，断后伸长率为21%，硬度为192HBW（铸态）。

5.各成分含量、配料比例和加入量皆指质量分数。

6.本配料还适用于铁路客货车中要求球墨铸铁QT450-10的手制动轮、活动档等铸件。
