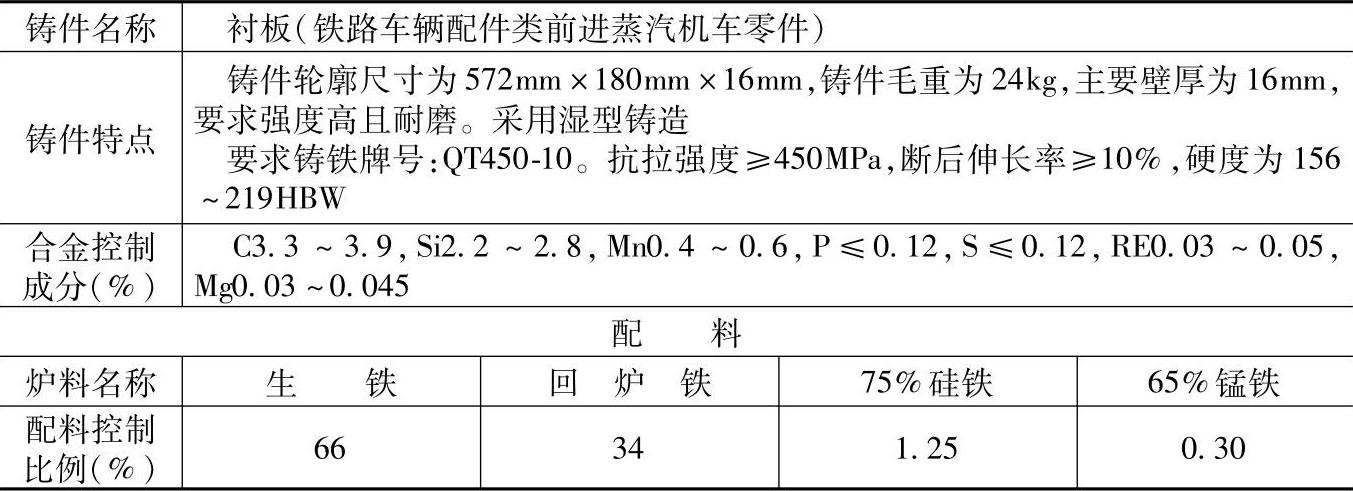

表1.2-53 QT450-10的球墨铸铁配料
注：1.采用熔炼炉类型：多排小风口热风冲天炉，炉内硅烧损15%、锰烧损20%、硫增加50%。
2.炉前，球化处理用稀土镁合金，加入量为1.2%（质量分数），稀土吸收率为65%，镁吸收率为60%；孕育处理用75%硅铁，吸收率为80%。
3.各成分含量和配料比例皆指质量分数。
