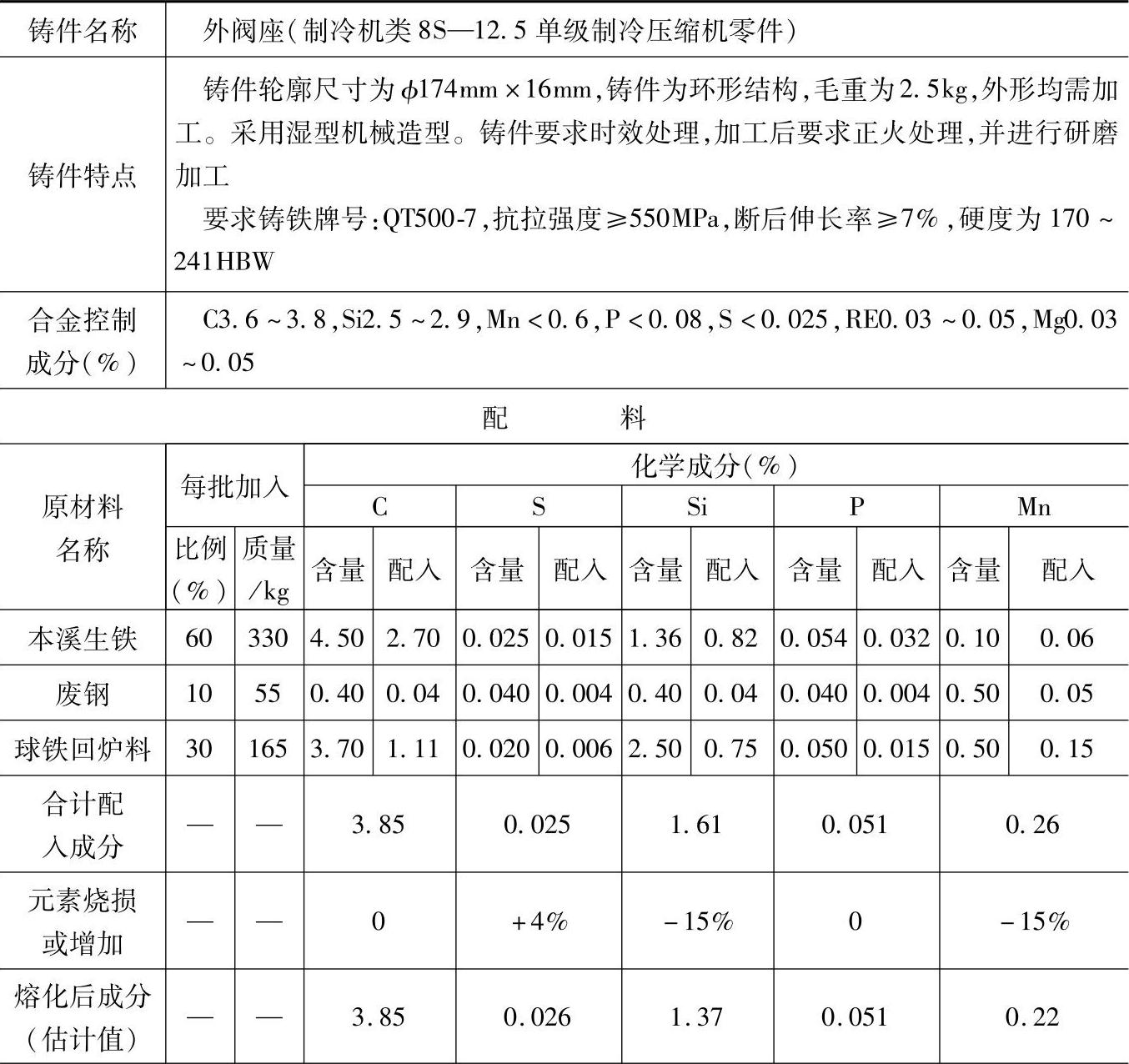

表1.2-57 QT500-7的球墨铸铁配料

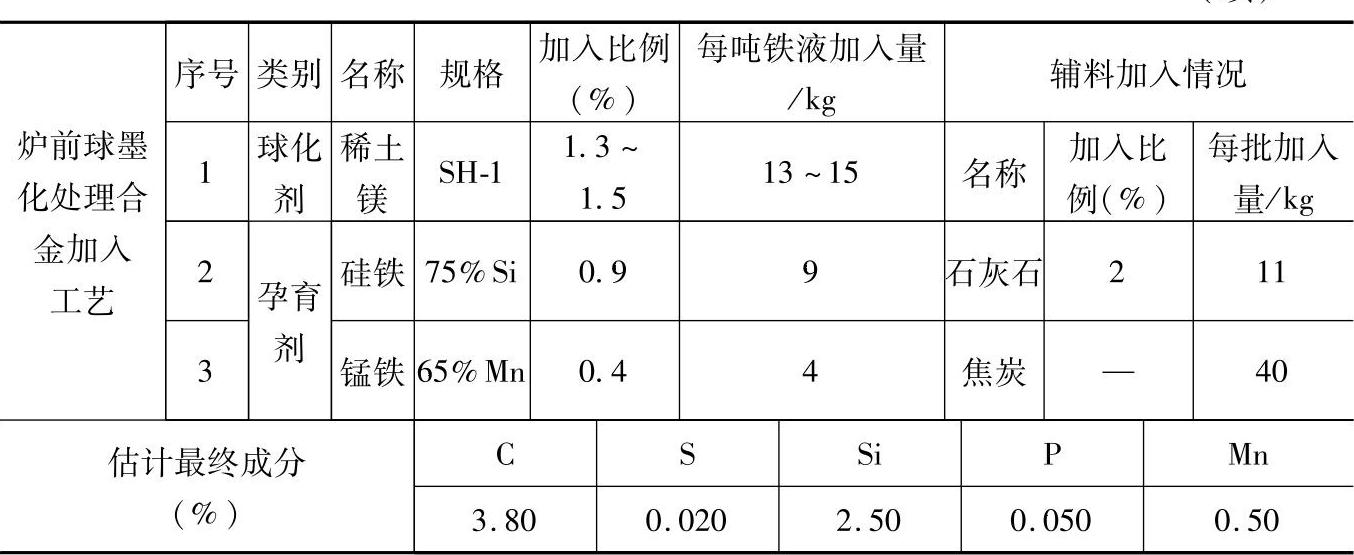

（续）
注：1.采用熔炼炉类型：三排风口曲线炉膛密筋式热风炉胆冲天炉，熔化率为5t/h，硅烧损15%、锰烧损15%、硫增加4%、碳和磷不变。
2.炉前用三角试块检验试块断面光泽，白口宽度及中心缩孔。
3.检测结果：
力学性能：抗拉强度≥490MPa。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于制冷机中要求球墨铸铁QT500-7的各种铸件，如8S—12.5内阀座等铸件。
