配料实例415

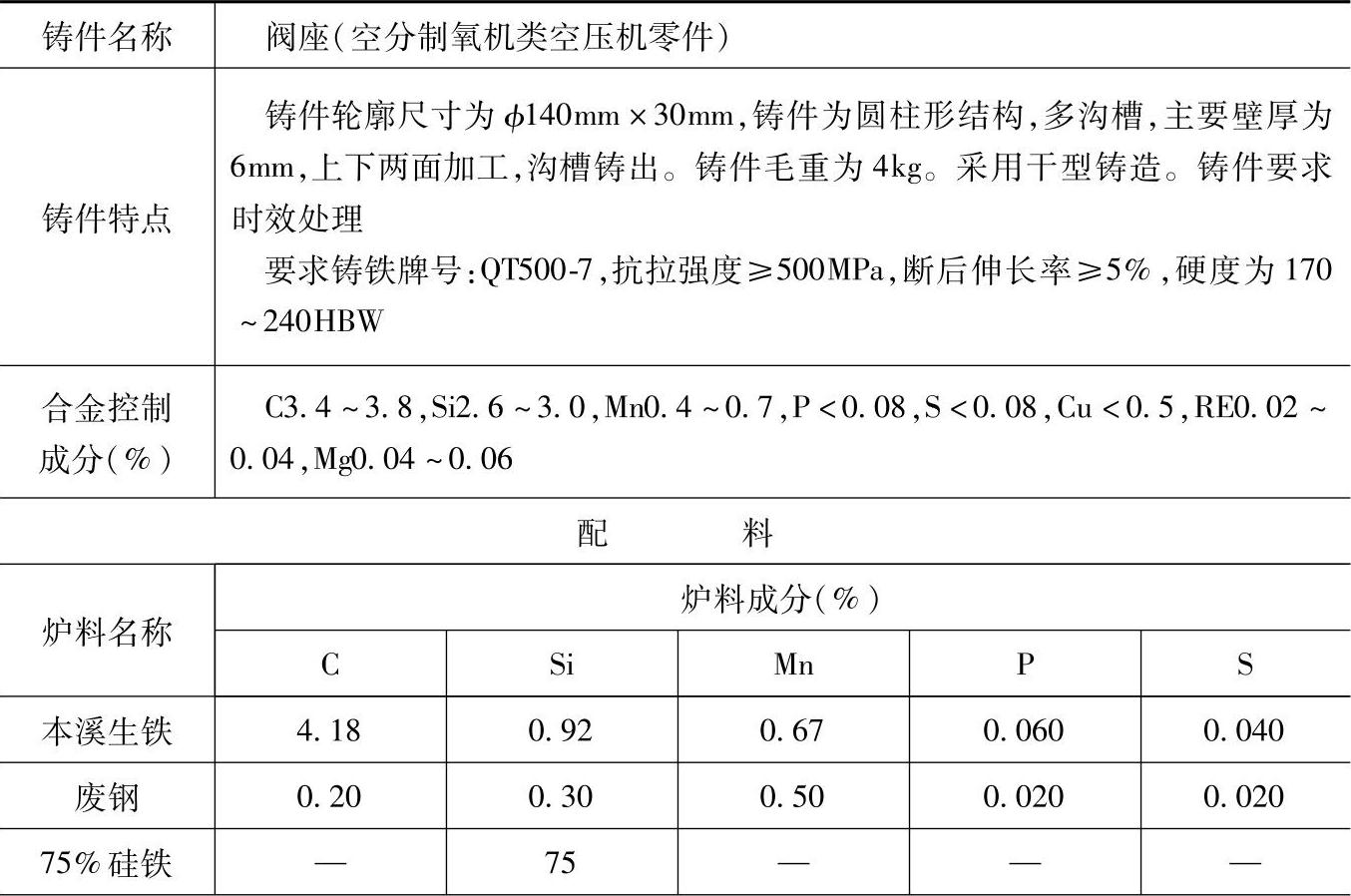

表1.2-58 QT500-7的（合金）球墨铸铁配料

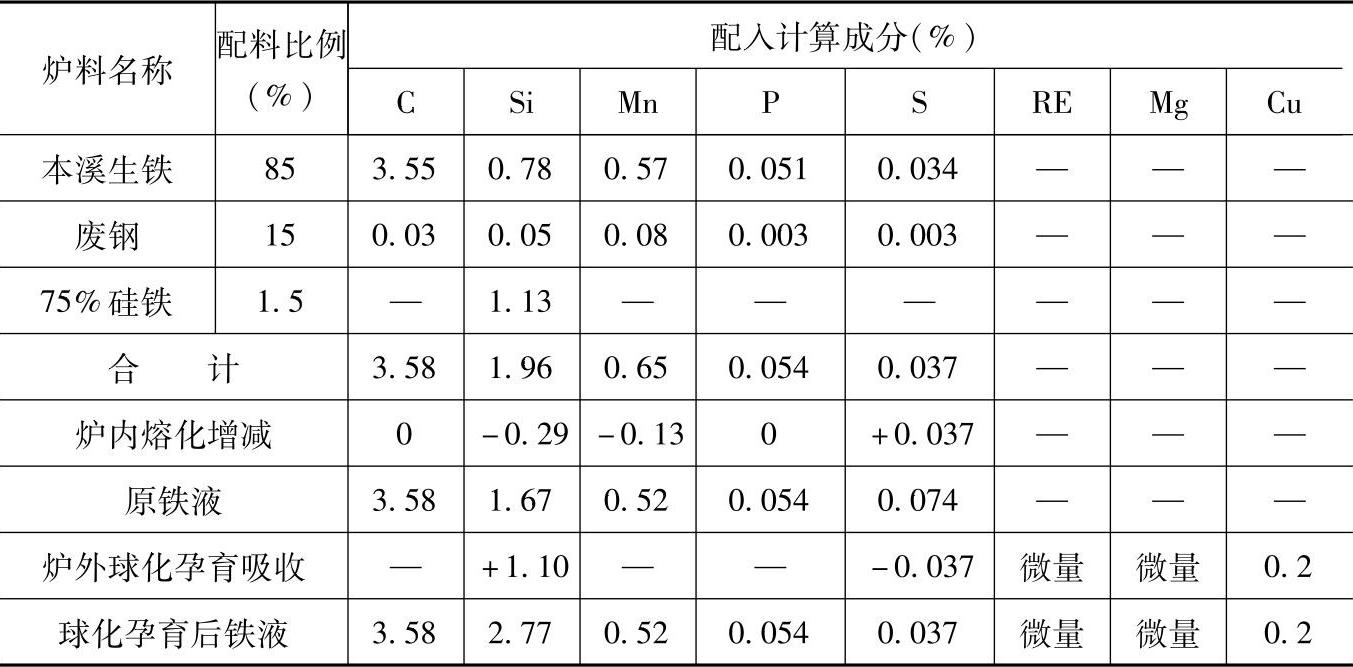

（续）

注：1.采用熔炼炉类型：连续出铁、出渣、热风、两排大间距冲天炉。炉内硅烧损15%、锰烧损20%、硫增加100%、碳和磷不变。

2.炉外球化孕育：在炉前采用冲入法进行球化处理，100kg铁液加入球化剂1.7kg，覆盖剂75%硅铁0.3kg；孕育剂75%硅铁0.7kg。

3.球化剂中Si含量为30%、Cu含量为12%。

4.球化处理时观察铁液反应强烈程度和反应时间长短。第二次出铁时观察铁液表面冒出火苗的多少及高度。用三角试片检查三角白口大小、断面色泽及晶粒粗细。有否中心缩孔及二侧面缩凹，断口有无小黑点。如果白口过大时，在铁液包中再加75%硅铁孕育。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于空分制氧设备中，要求球墨铸铁QT500-7的其他铸件，例空压机的一级进气活门卡、一级排气活门卡、氧压机的一、二、三级气缸体等。
