配料实例416

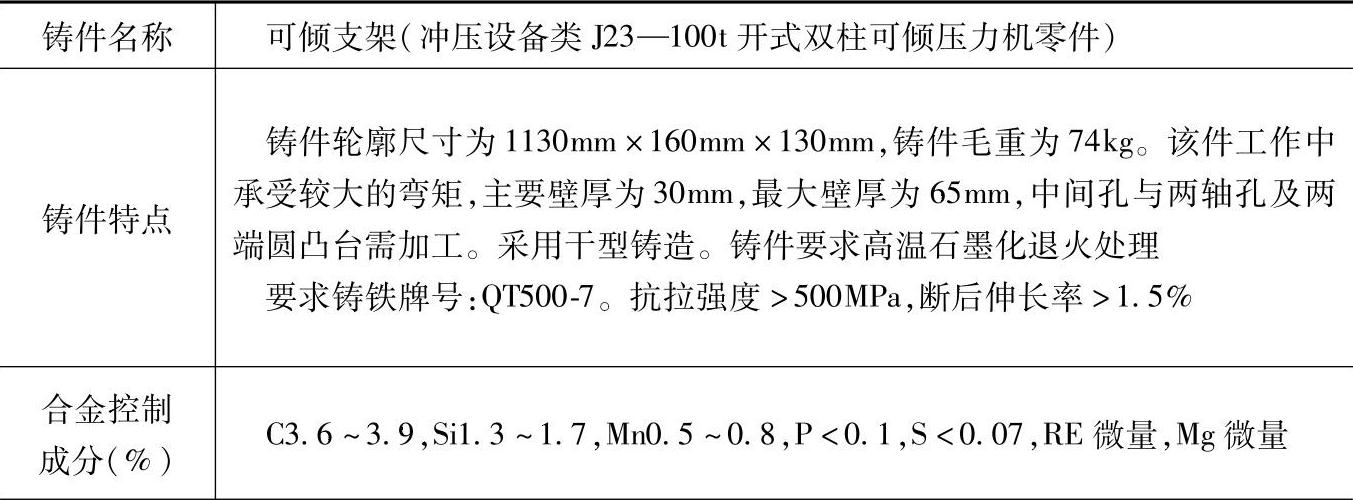

表1.2-59 QT500-7的球墨铸铁配料

（续）

注：1.采用两排大间距热风（温度为180-2200C）冲天炉熔炼，熔化率为5t/h，炉内熔化元素增减率：，硅烧损14%、锰烧损22%、磷不变，。

2.炉外球化处理，球化剂加入量为1.5%（质量分数），球化剂成分为镁9%、稀土7%、硅33%。

3.炉外孕育处理，100kg铁液加75%硅铁0.7kg（其中硅铁粉0.2kg，覆盖在球化剂上表面，0.5kg颗粒硅铁从铁液槽冲入包内），吸收率为85%。

4.炉前用三角试片检验球化情况。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于冲压设备中要求球墨铸铁QT500-7的其他铸件，如摇板、杠杆座、锁紧螺套、摆杆等铸件。
