配料实例434

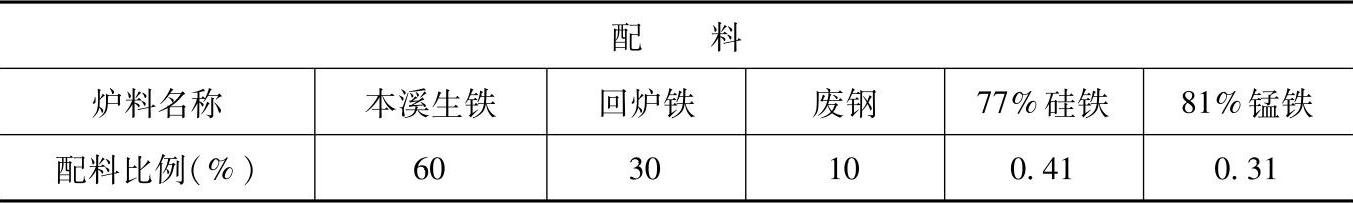

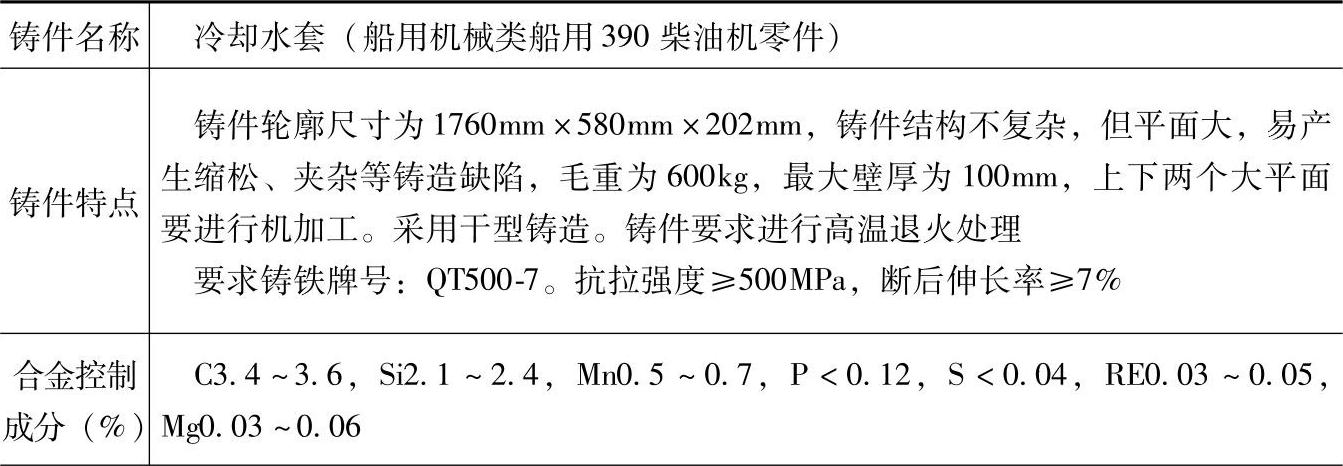

表1.2-77 QT500-7的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加0.14%、硅烧损20%、锰烧损31.2%、硫增加60%、磷不变。

2.炉前，球化处理用稀土镁合金（成分：RE9%、Mg8%），加入量为1.8%（质量分数）；孕育处理用77%硅铁，加入量为0.7%～0.9%（质量分数）。

3.炉前根据三角试片的断口和白口大小鉴别球化情况。

4.检测结果：力学性能：抗拉强度为549MPa，断后伸长率为10%，硬度为185HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于船用390柴油机中要求球墨铸铁QT500-7的喷油泵体、泵体、前端框架、后端框架等铸件。
