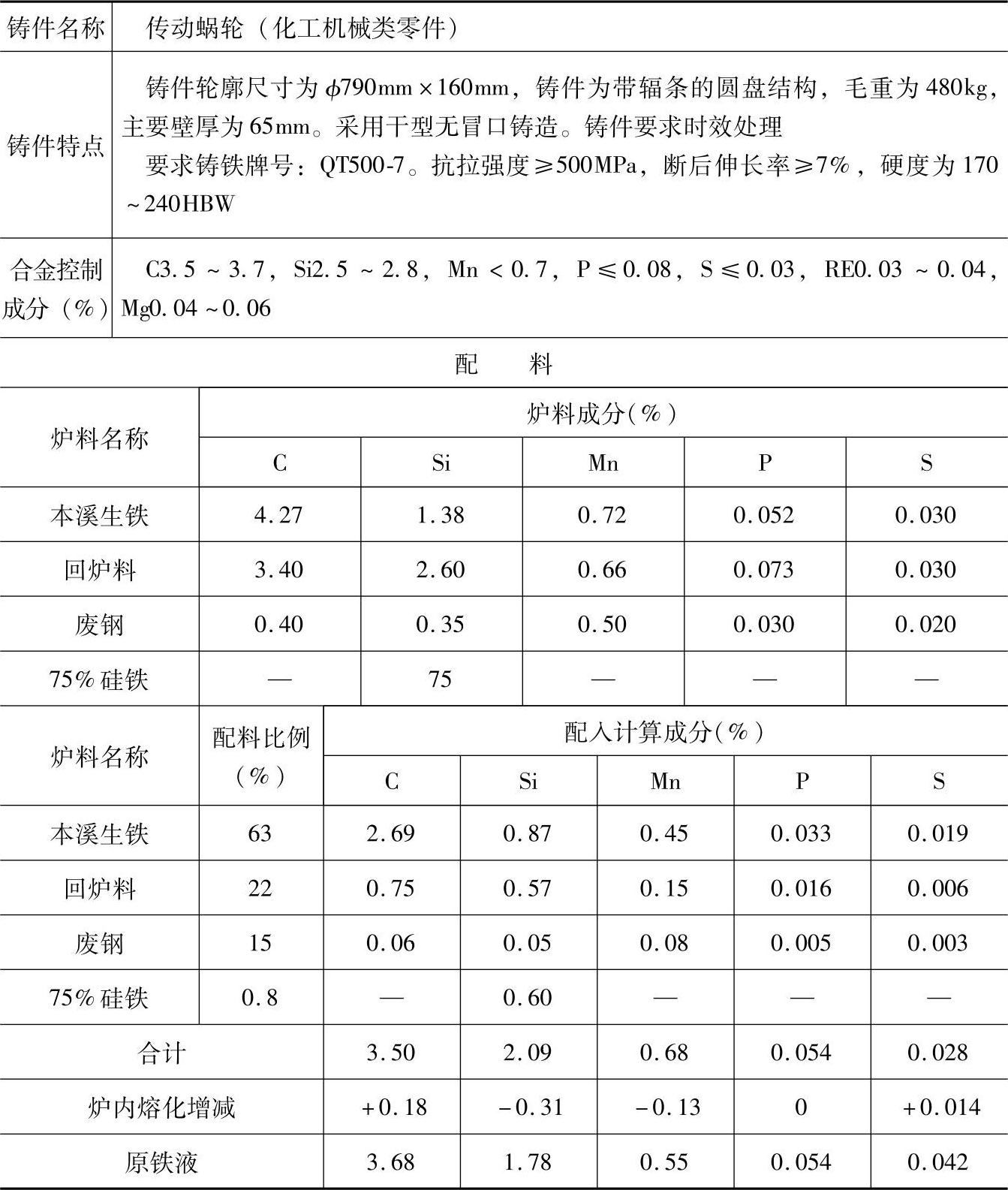

表1.2-75 QT500-7的球墨铸铁配料
注：1.采用熔炼炉类型：三排风口热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.炉前，球化处理用稀土镁合金，加入量为1.4%（质量分数）；孕育处理用75%硅铁，加入量为0.8%（质量分数），吸收率90%。
3.炉前用三角试片检验三角白口和断口状况，判别球化级别。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于化工机械中要求球墨铸铁QT500-7的齿轮等铸件。
