配料实例433

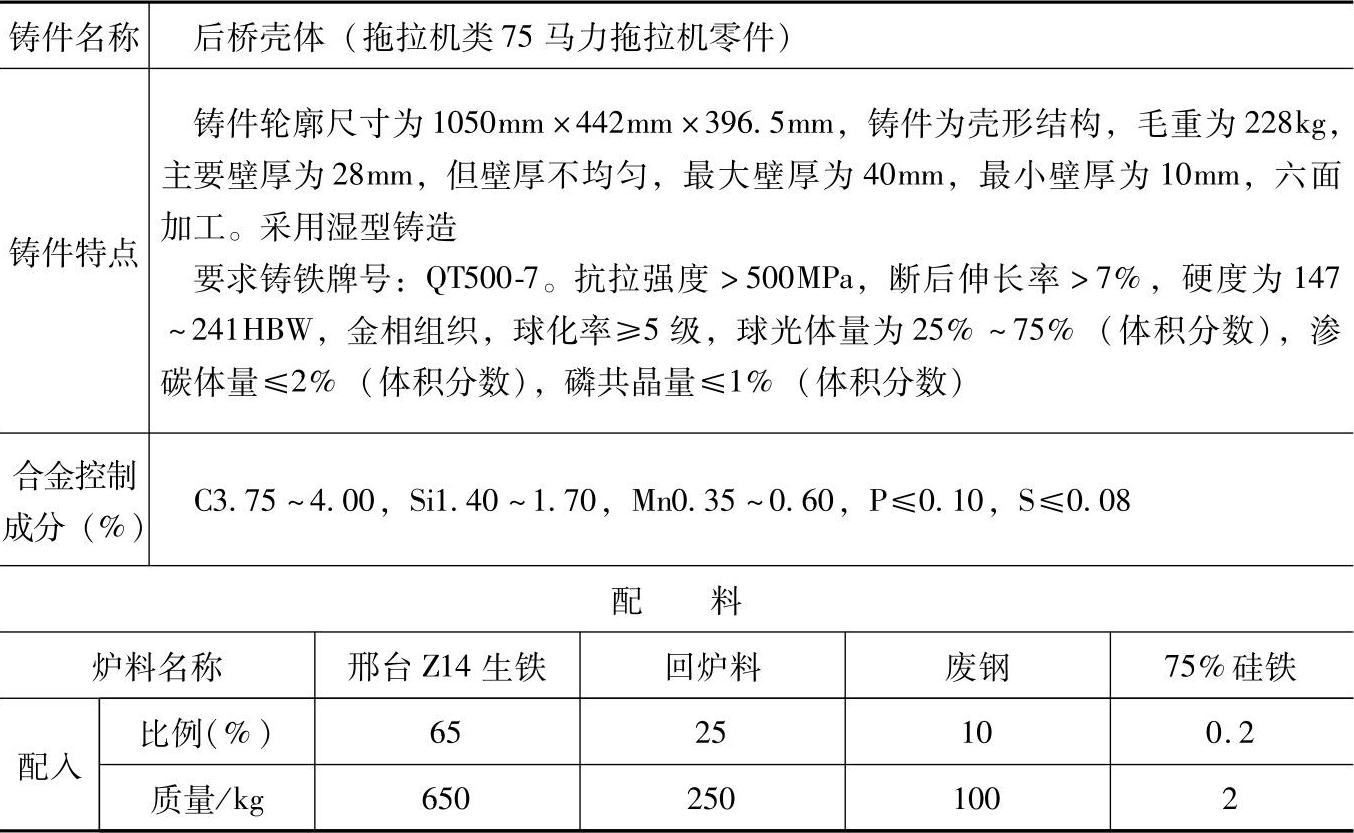

表1.2-76 QT500-7的球墨铸铁配料

注：1.采用熔炼炉类型：冷风无前炉开渣口操作外水冷式三排风口直筒形冲天炉，熔化率为12t/h，炉内碳增加5%、硅烧损15%、锰烧损10%。

2.邢台Z14生铁成分（%）：C4.26，Si1.31，Mn0.50。回炉铁成分（%）：C3.85，Si2.80，Mn0.50。

3.炉前，球化处理采用稀土镁合金，孕育处理采用75%硅铁。

4.检测结果：

化学成分（%）：（原铁液）C3.95%，Si1.43，Mn0.45，P0.090，S0.063；

力学性能：（处理后）抗拉强度为559MPa，硬度为173HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于75马力拖拉机中要求球墨铸铁QT500-7的前桥等铸件。

7.1马力=735.499W。
