配料实例445

配料实例445

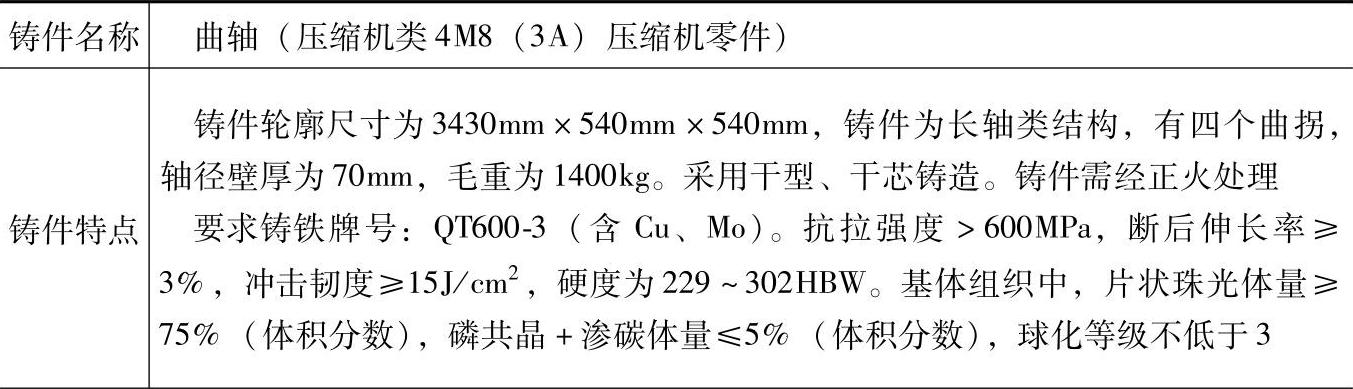

表1.2-80 QT600-3的（合金）球墨铸铁配料

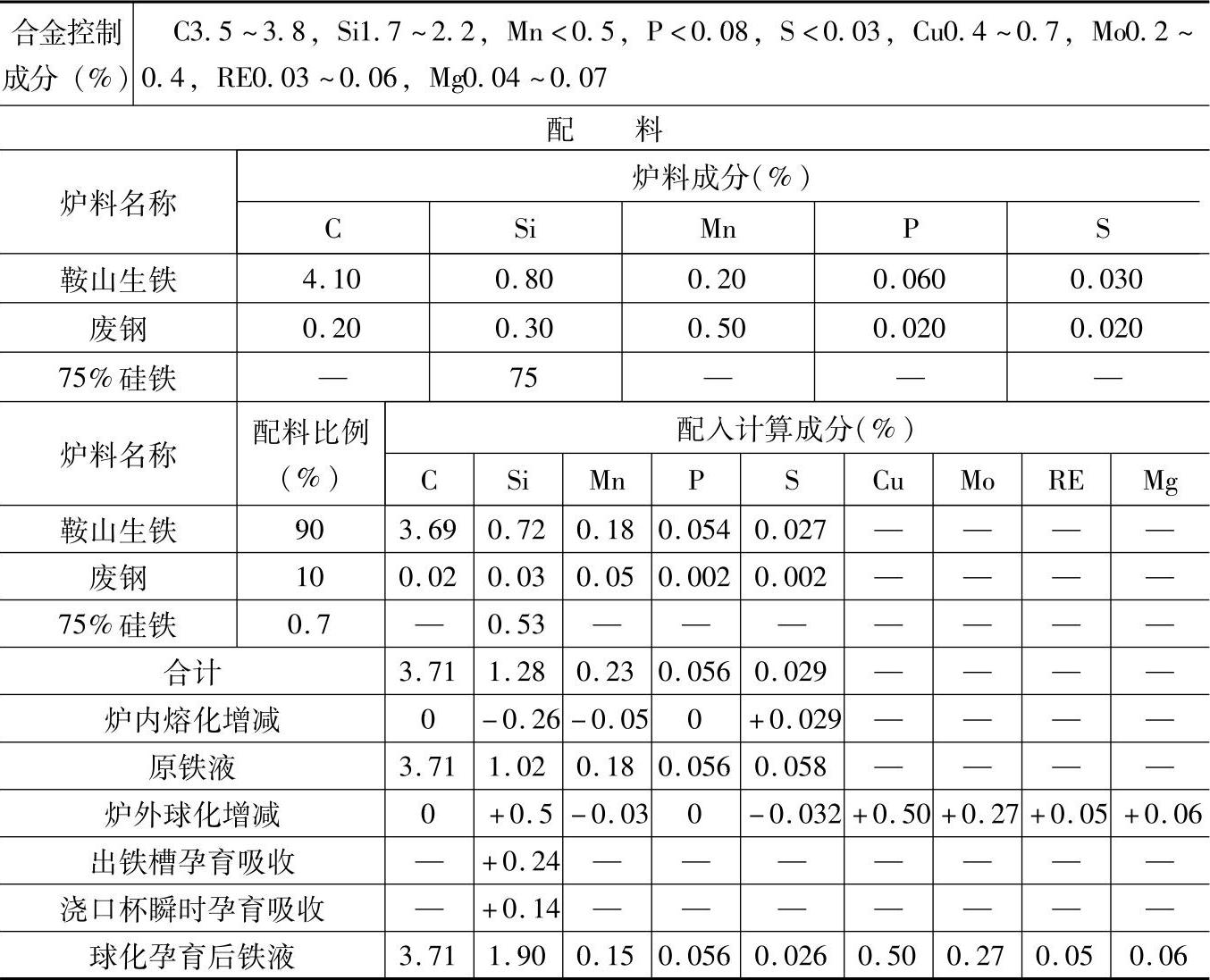

（续）

注：1.采用中央送风热风冲天炉熔炼，熔化率为5t/h，炉内硅烧损20%、锰烧损20%、硫增加100%、碳和磷不变，铁液出炉温度1410～1450°C，铁液平均温度1420°C。

2.炉前，球化处理用稀土镁合金（成分：RE7%～9%、Mg9%～11%、Si40%），加入量为1.5%（质量分数），吸收率40%，在球化处理同时压入55%的钼铁0.05%（质量分数）、100%的电解铜0.50%（质量分数）；孕育处理用75%硅铁，出铁槽二次孕育，加入量为0.4%（质量分数），吸收率80%；浇口杯上二次孕育，加入量为0.2%（质量分数），吸收率为90。

3.炉前用三角试片检验白口宽度大小，控制铁液成分，球化孕育后三角试片白口宽度为7～9mm。用快速金相观察球化等级。

4.检收项目：力学性能，金相组织。

5.检测结果：

化学成分（%）：C3.61，Si1.98，Mn0.23，P0.057，S0.028，Cu0.51，Mo0.025，RE0.042，Mg0.067；

力学性能：抗拉强度为780MPa，断后伸长率为3.5%，硬度为252～255HBW，冲击韧度为36～39J/cm²；

金相组织：球化1～2级，石墨大小2级，珠光体95%，碳化物+磷共晶1%。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于压缩机中要求球墨铸铁QT600-3（含Cu、Mo）的轴直径大于200mm的大型中空曲轴等铸件。
