配料实例447

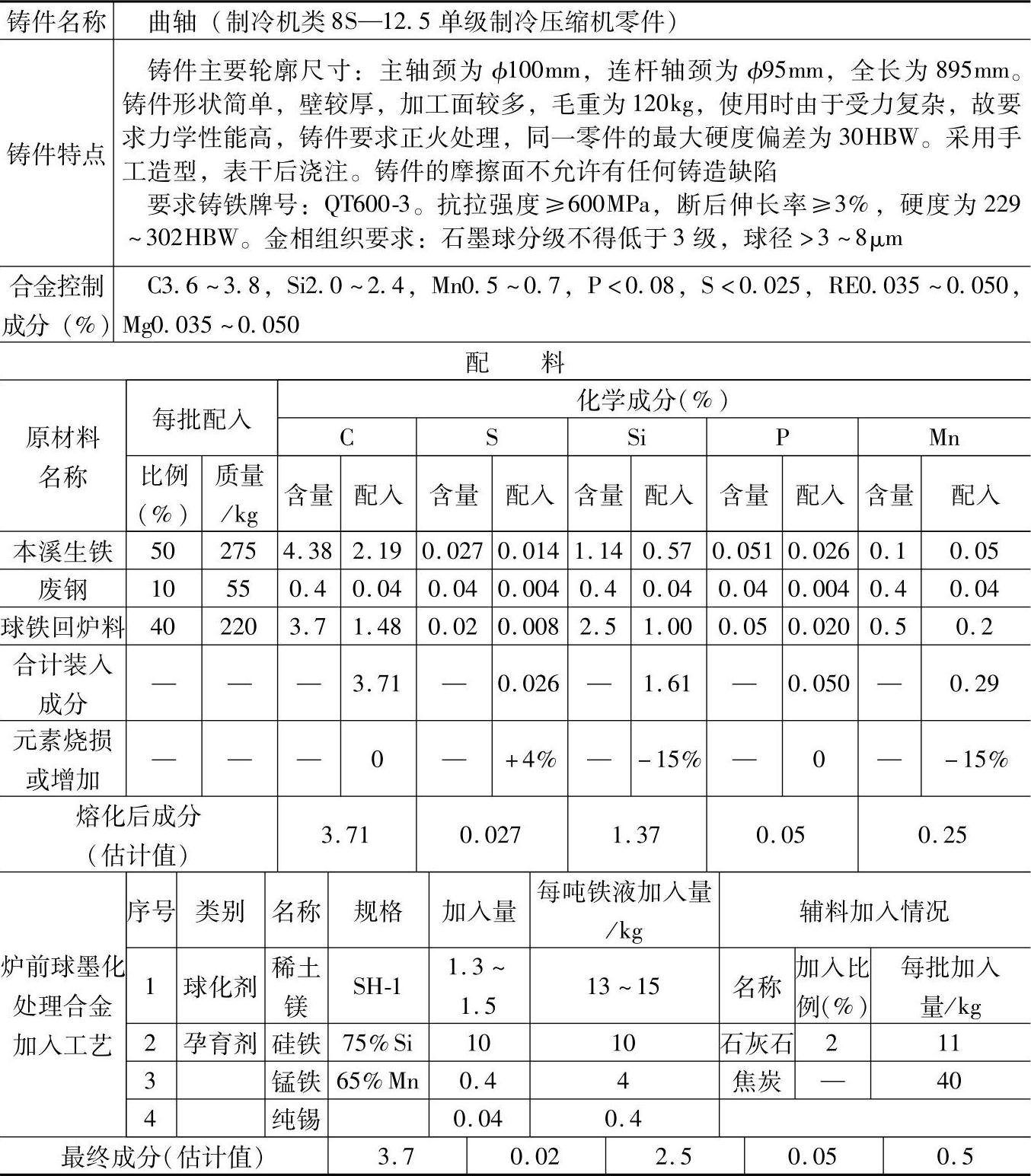

表1.2-82 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：三排风口曲线炉膛密肋式热风炉胆冲天炉，熔化率为5t/h，硅烧损15%、锰烧损15%、硫增加4%、碳和磷不变。

2.炉前用三角试块检验试块断面光泽，白口宽度及中心缩孔。

3.检测结果：

力学性能：抗拉强度为897MPa，断后伸长率为4.5%、硬度为247HBW；

金相组织：球化3级，石墨尺寸>3～8mm，珠光体量为90%（体积分数），铁素体量为10%（体积分数），渗碳体量<2%（体积分数）。

4.成分含量皆指质量分数。

5.本配料还适用于制冷机中要求球墨铸铁QT600-3的各种铸件，如活塞式12.5系列制冷压缩机S8、6W、4V、2L及8S—70、4V—70中的曲轴及活动环筒子等铸件。
