配料实例474

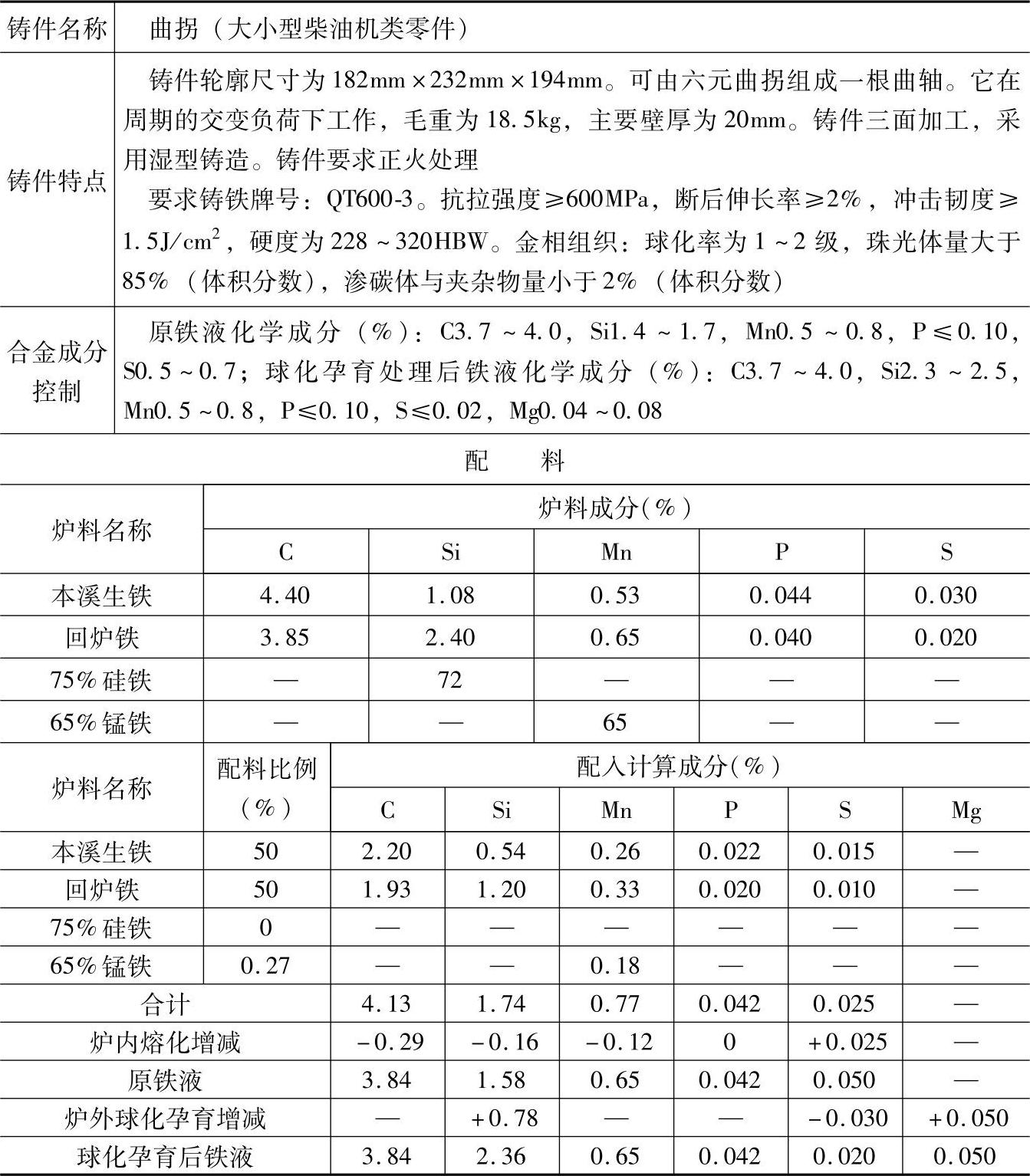

表1.2-109 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，熔化率为6t/h，炉内碳烧损7%、硅烧损9%、锰烧损15%、硫增加100%、磷不变。

2.炉前用压力加镁法进行球化处理，纯镁加入量为0.22%（质量分数），残余镁量为25%，去硫量为60%；用72%硅铁进行孕育处理，加入量为1.2%（质量分数），吸收率为90%。

3.炉前用三角试片与观察铁液火苗判断球化程度。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于柴油机中要求球墨铸铁QT600-3的各种齿轮、凸轮轴等铸件。
