配料实例473

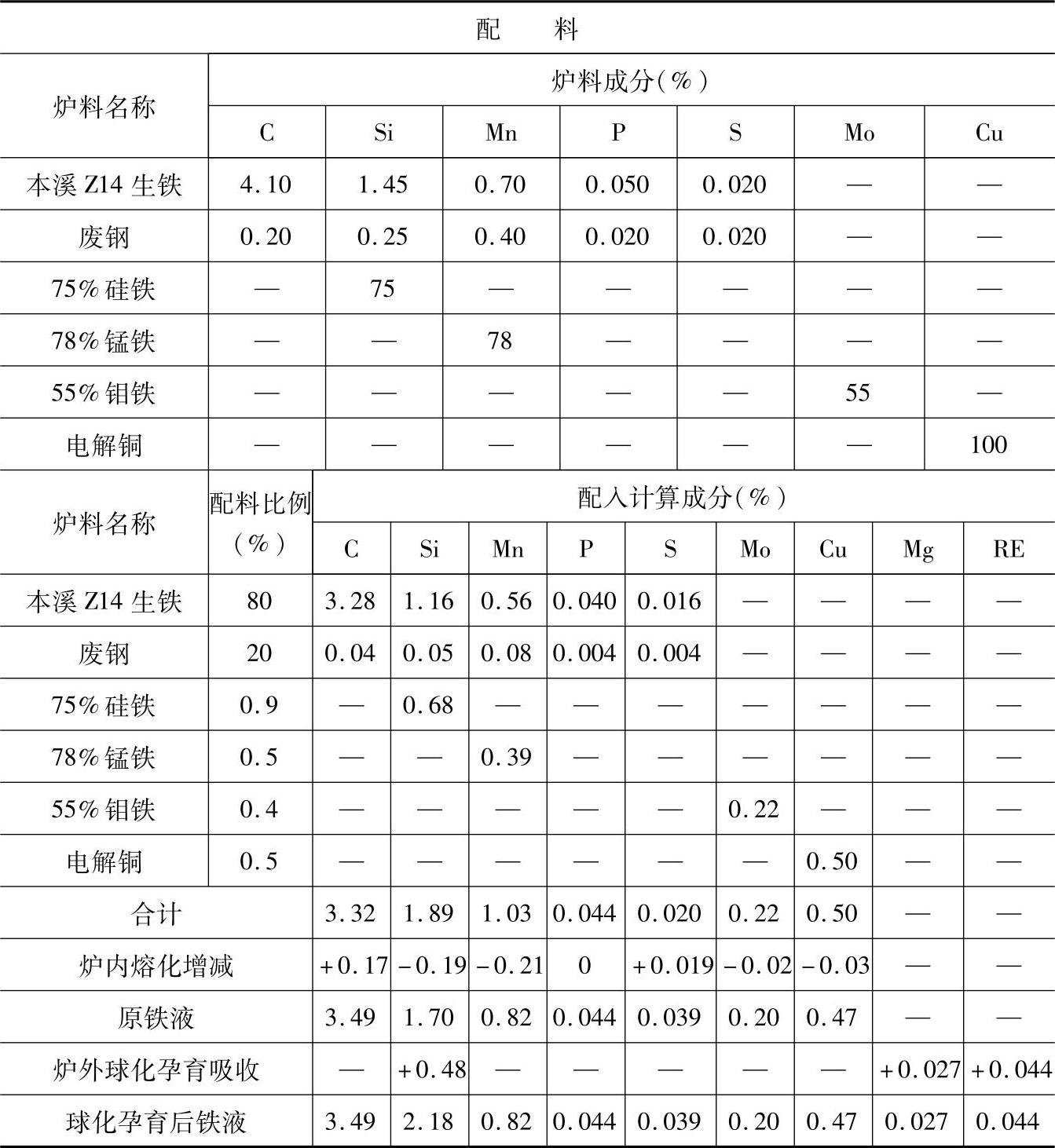

表1.2-108 QT600-3的合金球墨铸铁配料

（续）

注：1.采用熔炼炉类型：三排风口冷风冲天炉，炉内碳增加5%、硅烧损10%、锰烧损20%、硫增加100%、钼烧损10%、铜烧损5%、磷不变。

2.炉前，球化处理用镁含量为Mg9%～17%的稀土镁合金，加入量为1.5%（质量分数），吸收率为20%。在稀土镁合金底部放0.04%～0.10%（质量分数）的冰晶石粉，在其上用0.05%（质量分数）的硅铁粉覆盖。

3.炉前，孕育处理用75%硅铁，加入量为0.8%（质量分数），吸收率为80%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于V型大功率柴油发动机中要求合金球墨铸铁QT600-3（含Cu、Mo）的涡轮前排气左、右连接管等铸件。
