配料实例472

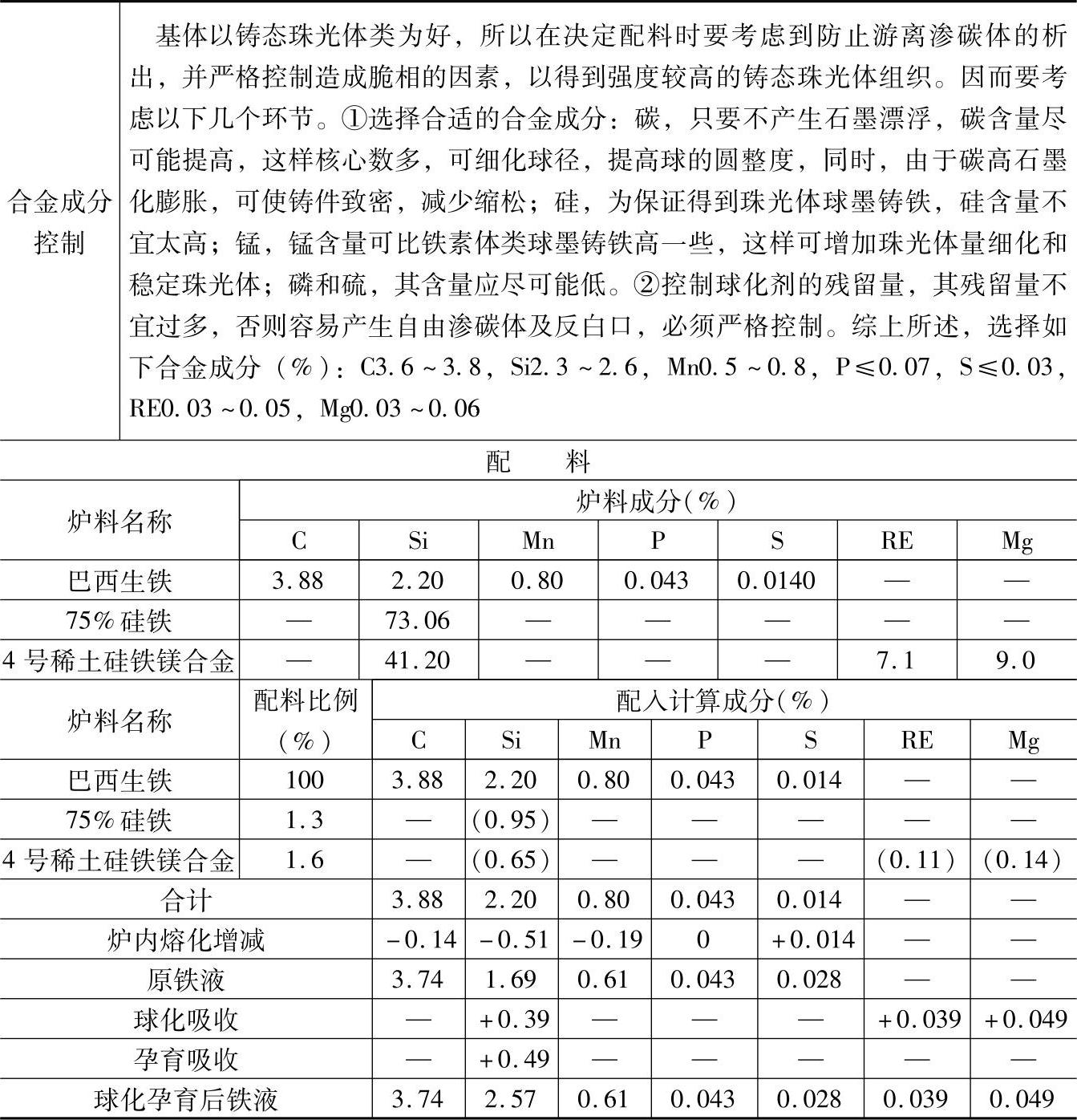

表1.2-107 QT600-3的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内碳烧损4%、硅烧损23%、锰烧损24%、硫增加100%、磷不变。

2.炉前，球化处理采用4号稀土硅铁镁合金（成分：RE7.1%，Mg9.0%，Si41.2%），加入量为1.6（质量分数）；孕育处理采用75硅铁，加入量为1.3%（质量分数）。

3.炉前用三角试片来检验断口特征，判断成分和球化状况。

4.检测结果：

化学成分（%）：C3.72，Si2.52，Mn0.71，P0.059，S0.047，RE0.035，Mg0.045；

力学性能：抗拉强度为631MPa，断后伸长率为3.6%，硬度为223～229HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于船用机械中要求球墨铸铁QT600-3的制动片、链轮等铸件。
