配料实例510

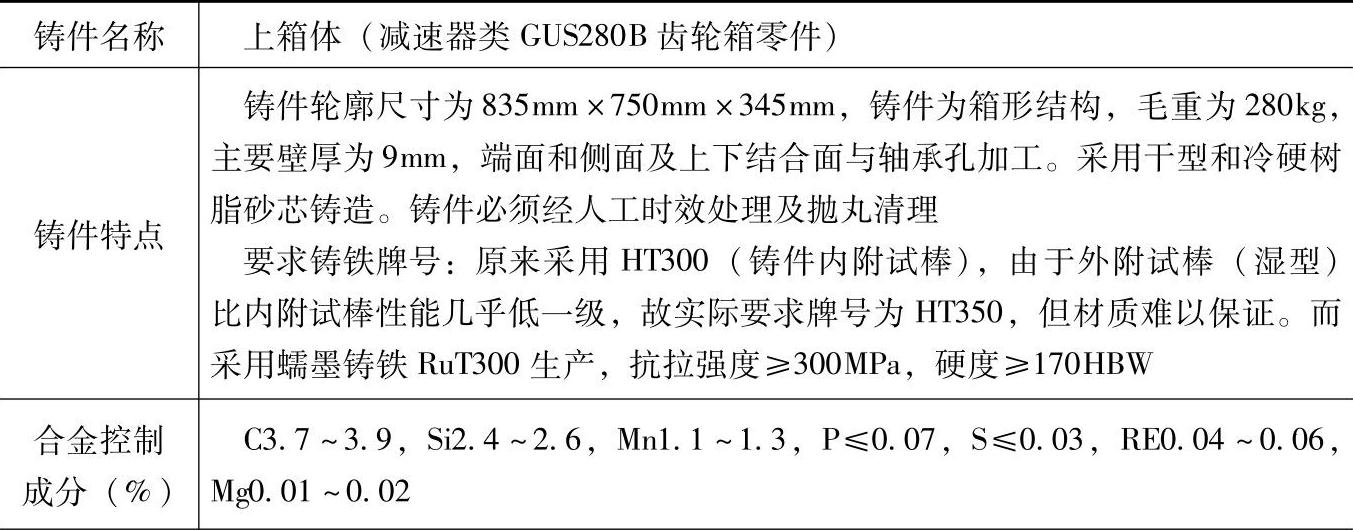

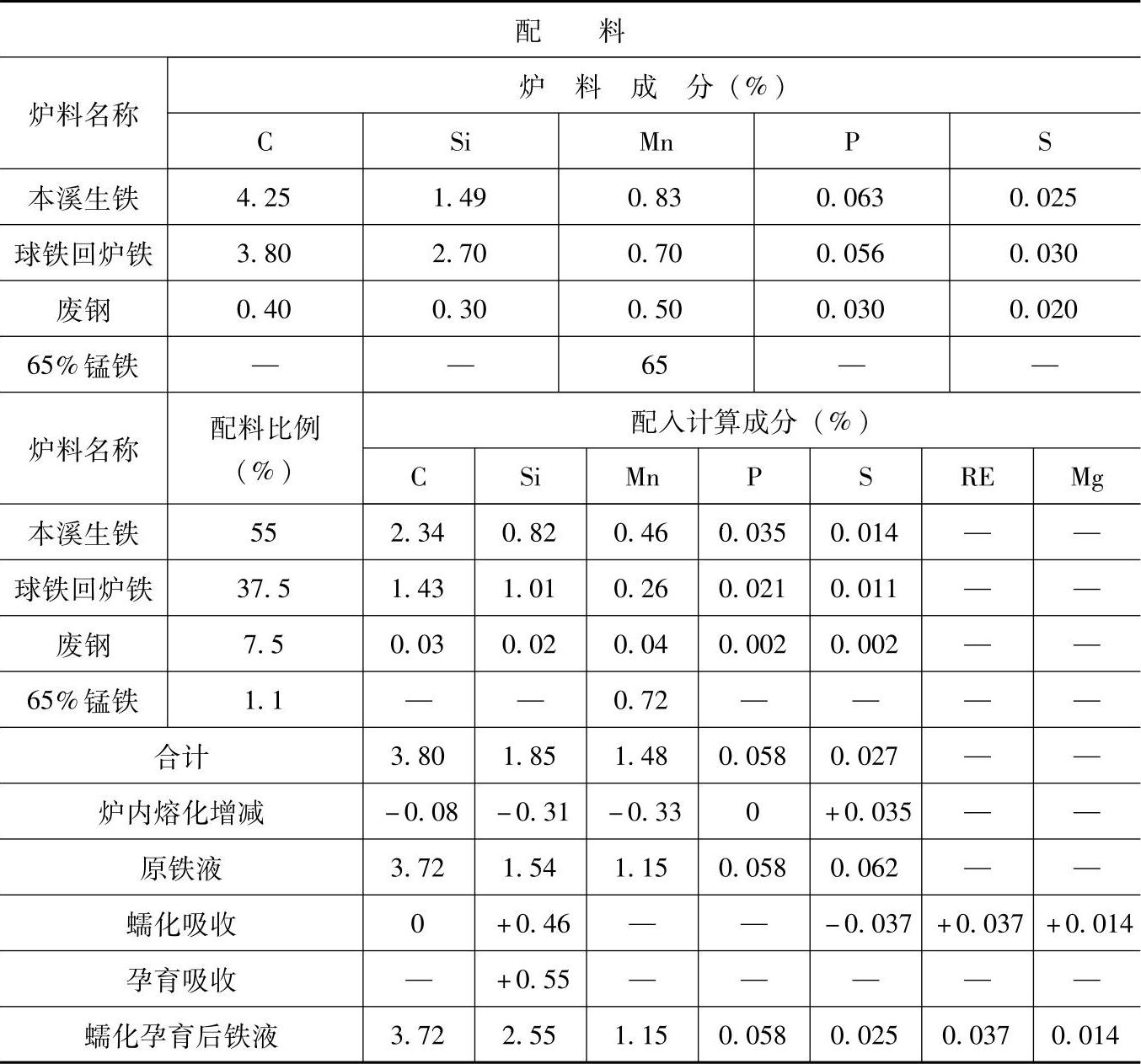

表1.3-4 RuT300的蠕墨铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口热风水冷冲天炉，熔化率为4t/h，炉内碳烧损2%、硅烧损17%、锰烧损22%、硫增加130%、磷不变。

2.炉前蠕化处理，加1号稀土0.9%～1.0%（成分：RE24%、Mg1%、Si40%），稀土镁合金0.3%～0.4%（成分：RE2.5%、Mg8%、Si40%），RE吸收率为10%～15%、Mg吸收率为30%～40%、Si吸收率为90%；孕育处理，加75%硅铁0.5%～0.7%、浮硅0.1%～0.3%、硅钙（含Si量为60%）0.05%～0.25%，吸收率硅均为80%。

3.检测结果：

化学成分（%）：C3.71，Si2.68，Mn1.06，P0.059，S0.029，RE0.048，Mg0.010；

力学性能：抗拉强度为432MPa，硬度为181HBW。

4.各成分含量、配料比例和加入量皆指质量分数。

5.本配料还适用于大功率减速器齿轮箱零件中要求灰铸铁HT300或蠕墨铸铁RuT300的下箱体、套等铸件。
