配料实例512

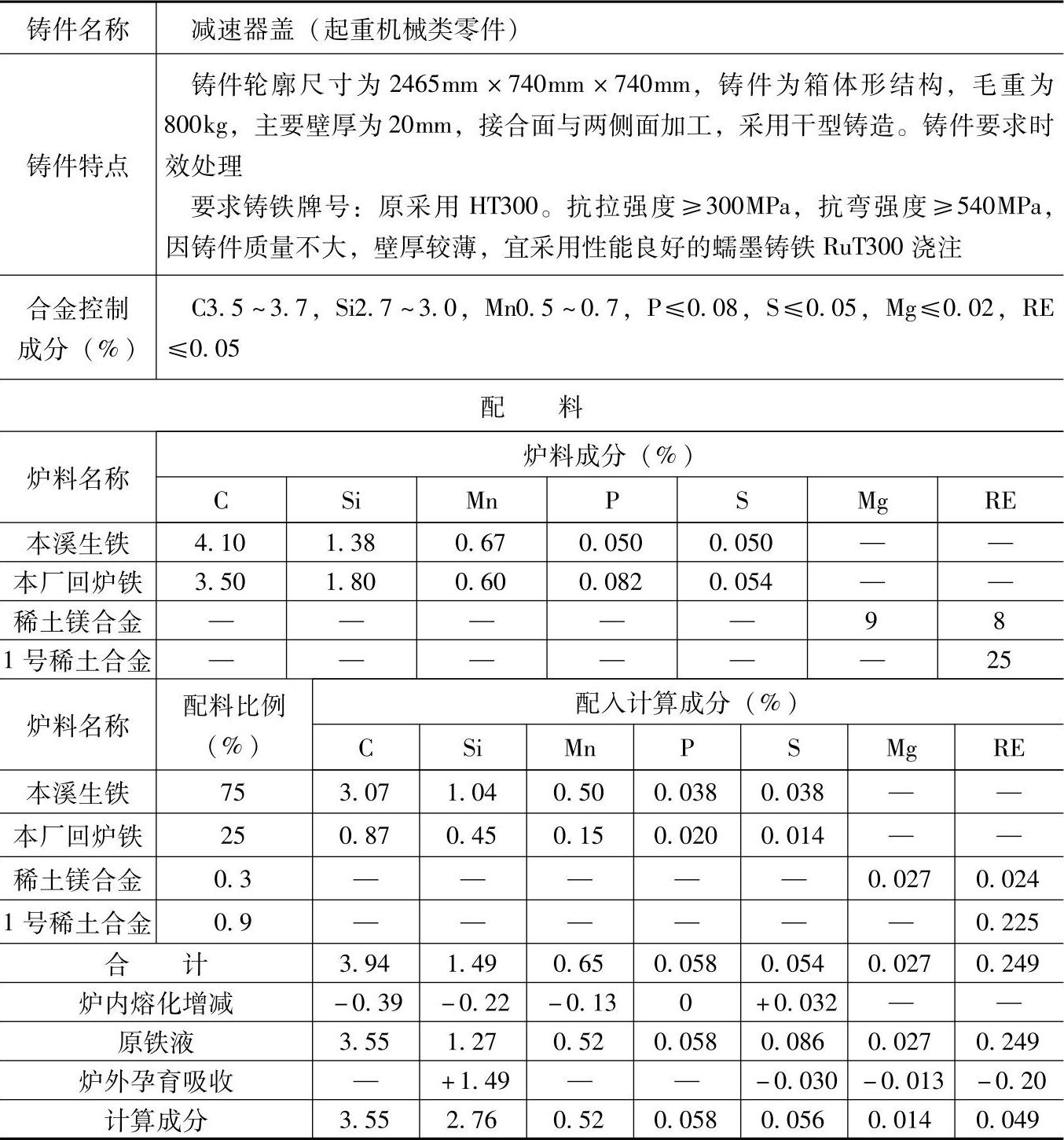

表1.3-6 RuT300的蠕墨铸铁配料

注：1.采用两排大间距冷风冲天炉熔炼，熔化率为5t/h，炉内熔化元素增减率：碳增加10%、硅烧损15%、锰烧损20%、磷不变、硫增加60%。

2.炉前，蠕化处理用包底冲入法，蠕化剂用3/4（质量比）的1号稀土合金和1/4（质量比）的稀土镁合金；孕育处理用粒度为10～20mm的75%硅铁，加入量为1.4%（质量分数），吸收率为90%。

3.检测结果：

化学成分（%）：C3.45，Si2.95，Mn0.59，P0.068，S0.035，RE0.045，Mg0.013；

力学性能：抗拉强度为397MPa，抗弯强度为593MPa；

金相组织：石墨形状为蠕虫及团状，基体组织中铁素体量为60%～70%（体积分数），珠光体量为30%～40%，另有少量磷共晶。

4.各成分含量和配料比例皆指质量分数。
