配料实例511

2025年09月10日

版权

配料实例511

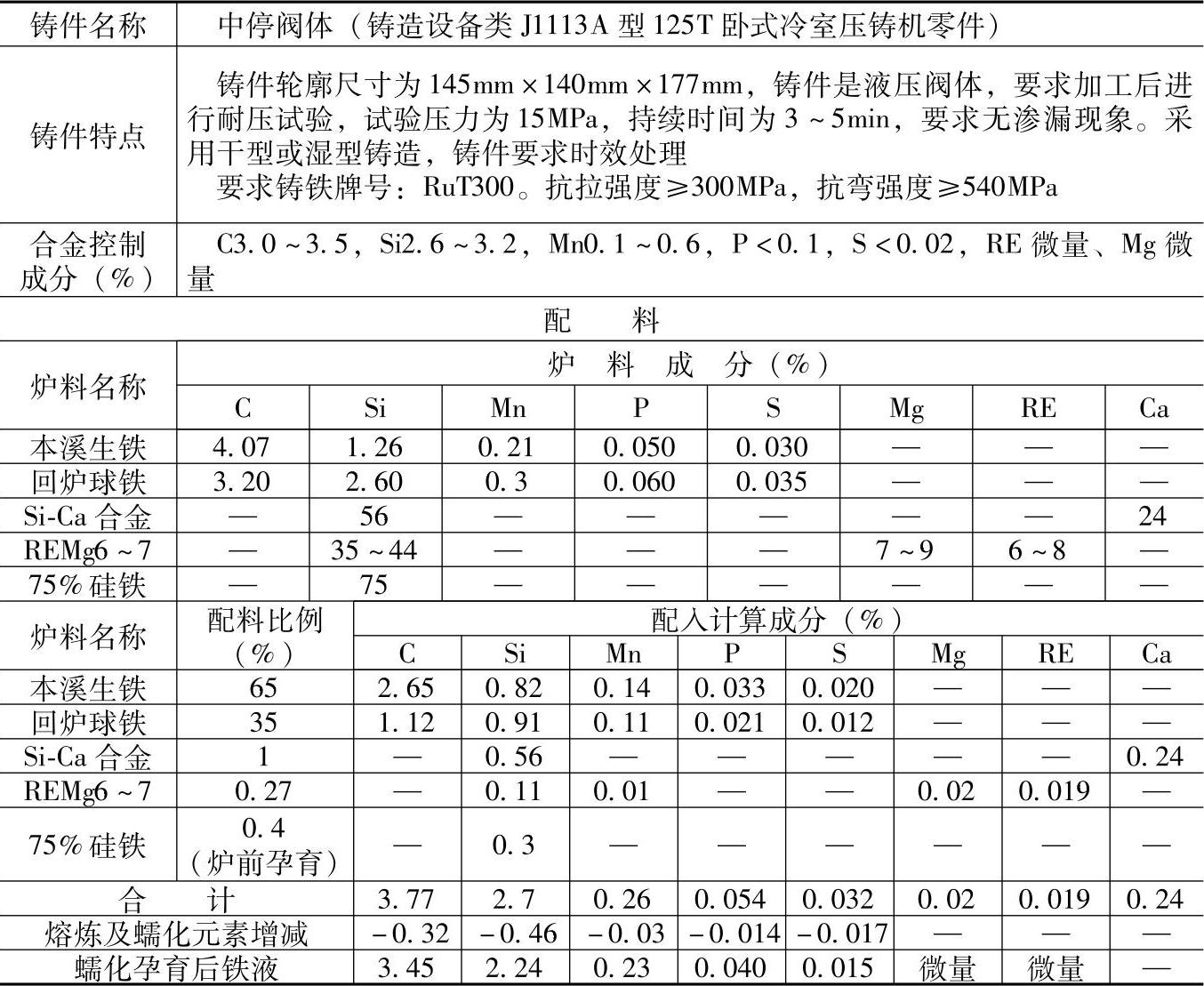

表1.3-5 RuT300的蠕墨铸铁配料

注：1.采用熔炼炉类型：热风炉胆、四排小风口主辅倒置曲线炉膛热风冲天炉，炉内硅烧损15%、锰烧损20%。如果熔炼元素增减包括熔炼及蠕化反应中的元素增减，则碳、硅、锰分别烧损8%、17%、12%。

2.炉前，蠕墨铸铁处理采用“盖包”球墨铸铁包加上稀土-镁合金、硅-钙合金和荧石的蠕化工艺，用75%硅铁进行孕育处理。

合金加入量（以1.1t铁液包为例）：Si-Ca合金11.3kg，REMg6～7稀土镁合金3kg，荧石3kg。

其中的Si-Ca合金要求：钙含量不小于24%，硅钙含量不小于80%，碳含量不大于1%，铝含量不大于3%，磷含量不大于0.04%，硫含量不大于0.04%。

REMg6～7合金要求：稀土含量为6%～8%，镁含量为7%～9%，铁含量为30%～45%，硅含量为35%～44%，锰含量不大于3%，钙含量不大于4%，钛含量不大于2%，铝含量不大于1.5%。

氟石要求：氟化钙含量大于85%，二氧化硅含量小于5%，硫含量小于0.2%。

3.炉前用三角试片检验蠕化、孕育质量，并进行调整。

4.检测结果：

化学成分（%）：C3.45，Si2.24，Mn0.23，P0.04，S0.015，RE微量，Mg微量；

力学性能：抗弯强度为764MPa；

金相组织：蠕虫状石墨量为80%，球状石墨量为20%（体积分数），球光体量为35%（体积分数），铁素体量为65%（体积分数）。

5.各成分含量和配料比例皆指质量分数。
