配料实例553

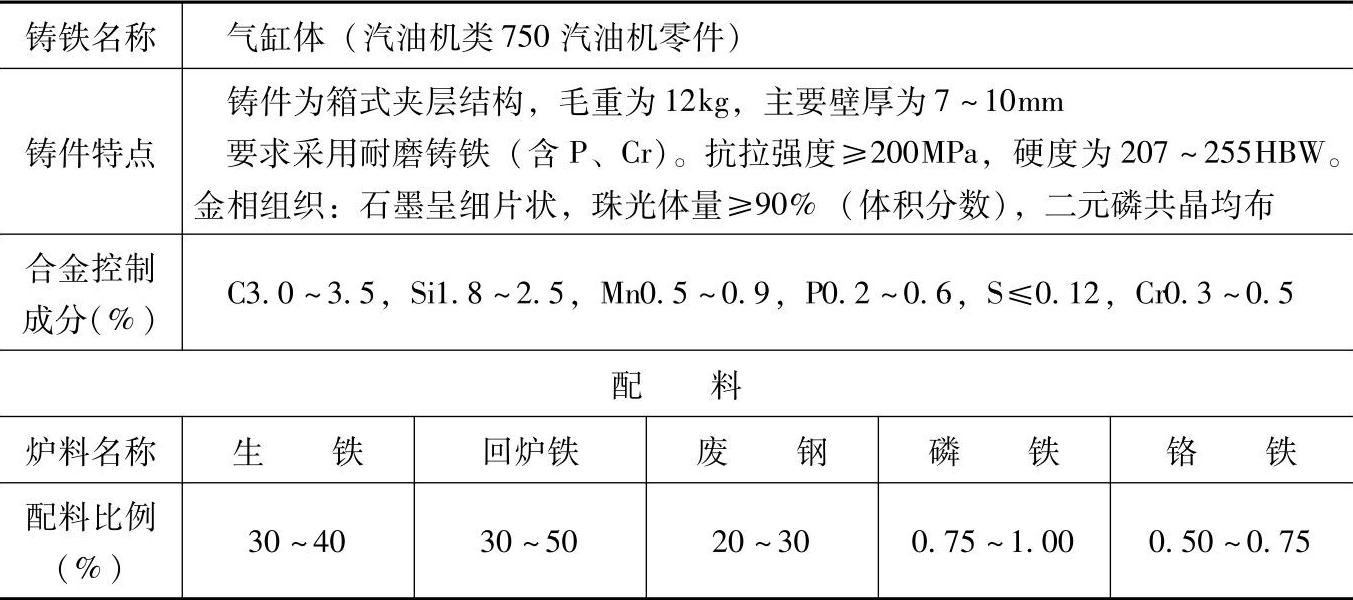

表1.5-10 含P、Cr的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：三排大风口热风冲天炉，熔化率为3t/h，炉内碳增加8%、硅烧损20%、锰烧损25%、硫增加100%、磷不变。

2.炉前用三角试片检验白口大小，控制铁液成分。

3.检测结果：

化学成分（%）：C3.36，Si1.93，Mn1.35，P0.31，S0.096，Cr0.41；

力学性能：硬度为234.5HBW；

金相组织：石墨呈菊花状+细小片状+星状，磷共晶量约7%（体积分数），基体为珠光体。

4.各成分含量和配料比例皆指质量分数。
