配料实例554

配料实例554

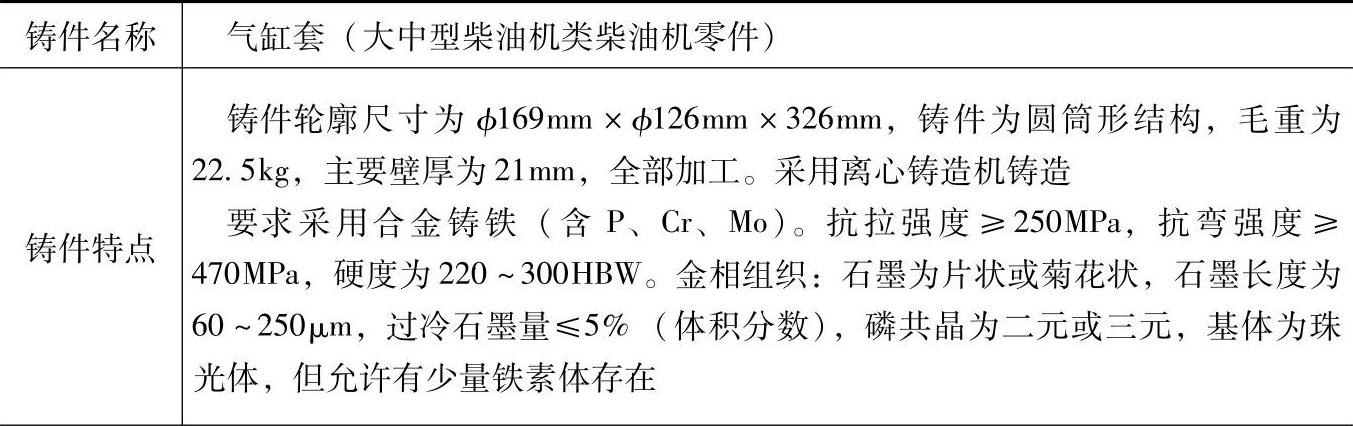

表1.5-11 含P、Cr、Mo的合金铸铁（耐磨铸铁）配料

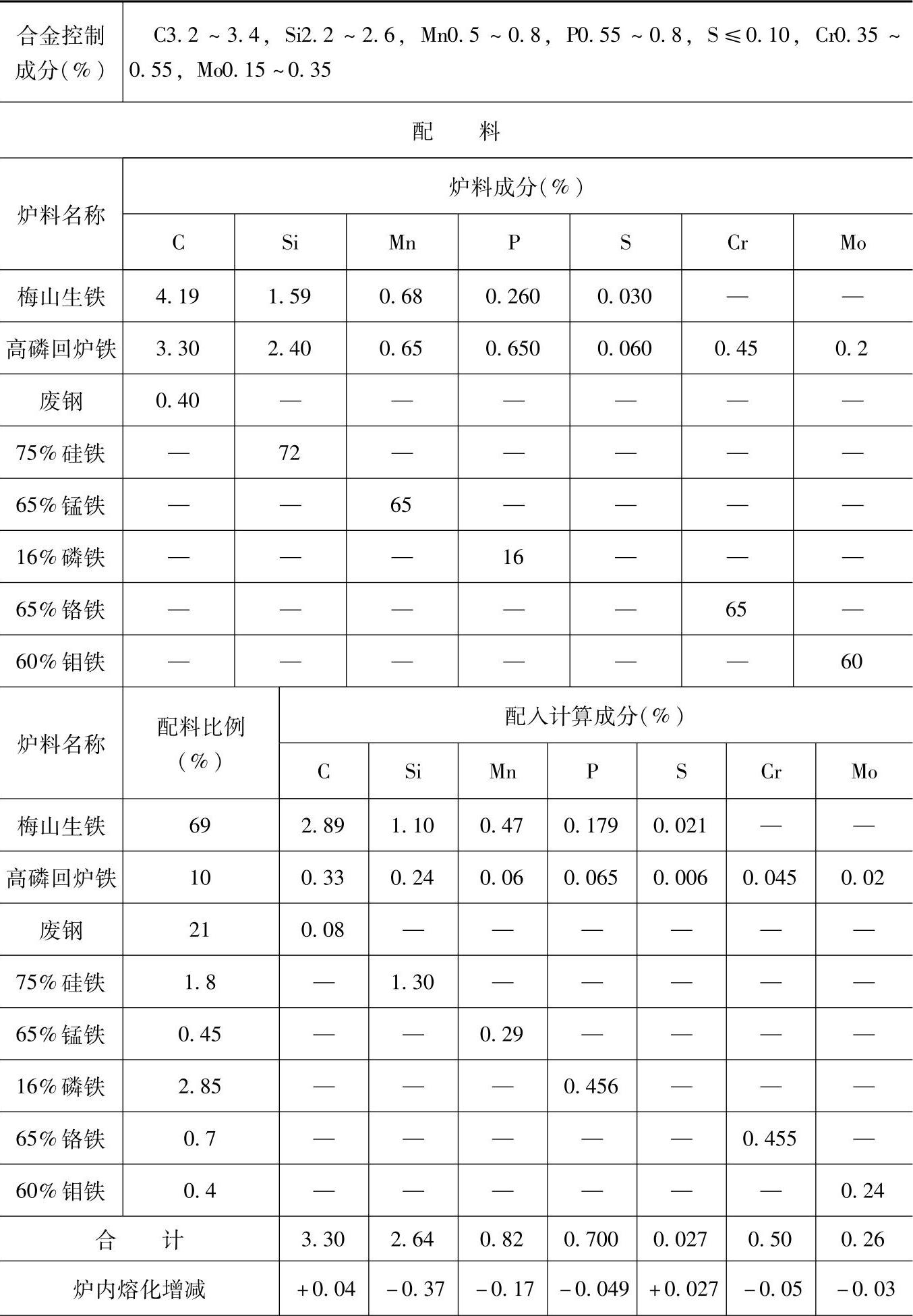

（续）

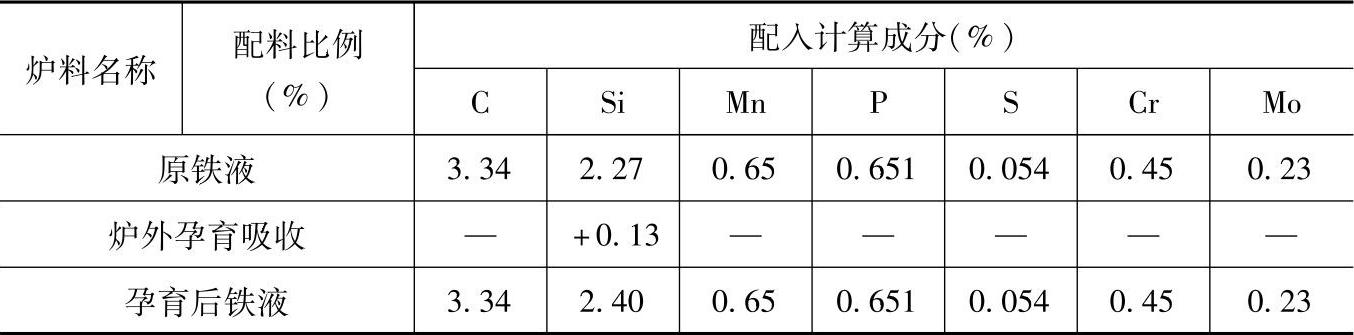

（续）

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，熔化率为2t/h，炉内碳增加1.3%、硅烧损14%、锰烧损21%、硫增加100%、磷烧损7%、铬烧损10%、钼烧损10%。

2.炉后，每三批料加碳化钙（电石）3kg，约占三批料质量的1.5%，用于去除铁液中硫。

3.炉前用三角试片检验三角白口大小，控制铁液成分。用75%硅铁少量孕育铁液，100kg铁液加75%硅铁0.2kg，吸收率为90%。

4.检测结果：

化学成分（%）：C3.3，Si2.4，Mn0.65，P0.67，S0.07，Cr0.45，Mo0.2；

力学性能：硬度为238HBW；

金相组织：石墨为片状及卷片状加少量菊花状，石墨尺寸为5～4级，磷共晶网目为4级，磷共晶枝晶为1～2级，基体为中等及细片状珠光体加二元及三元磷共晶。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于柴油机中要求磷铬钼合金铸铁的气缸套和活塞环等铸件。
