配料实例555

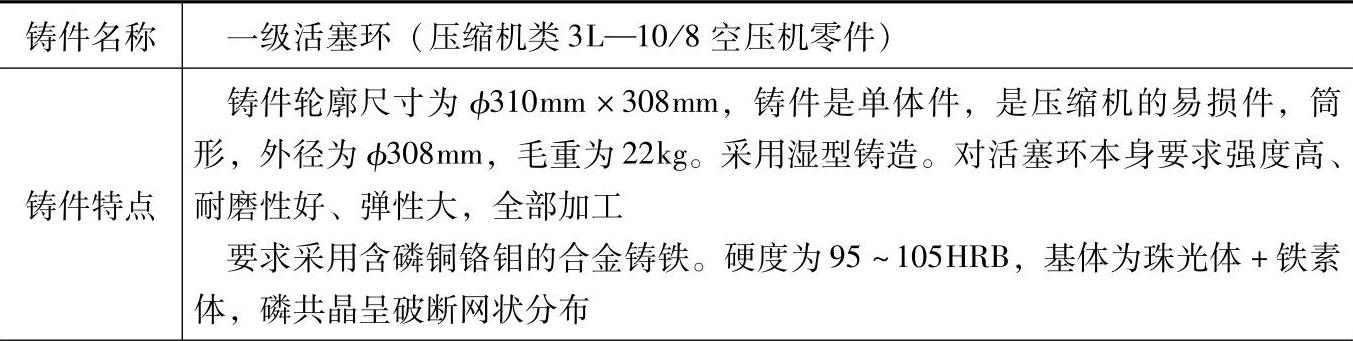

表1.5-12 含P、Cu、Cr、Mo的合金铸铁（耐磨铸铁）配料

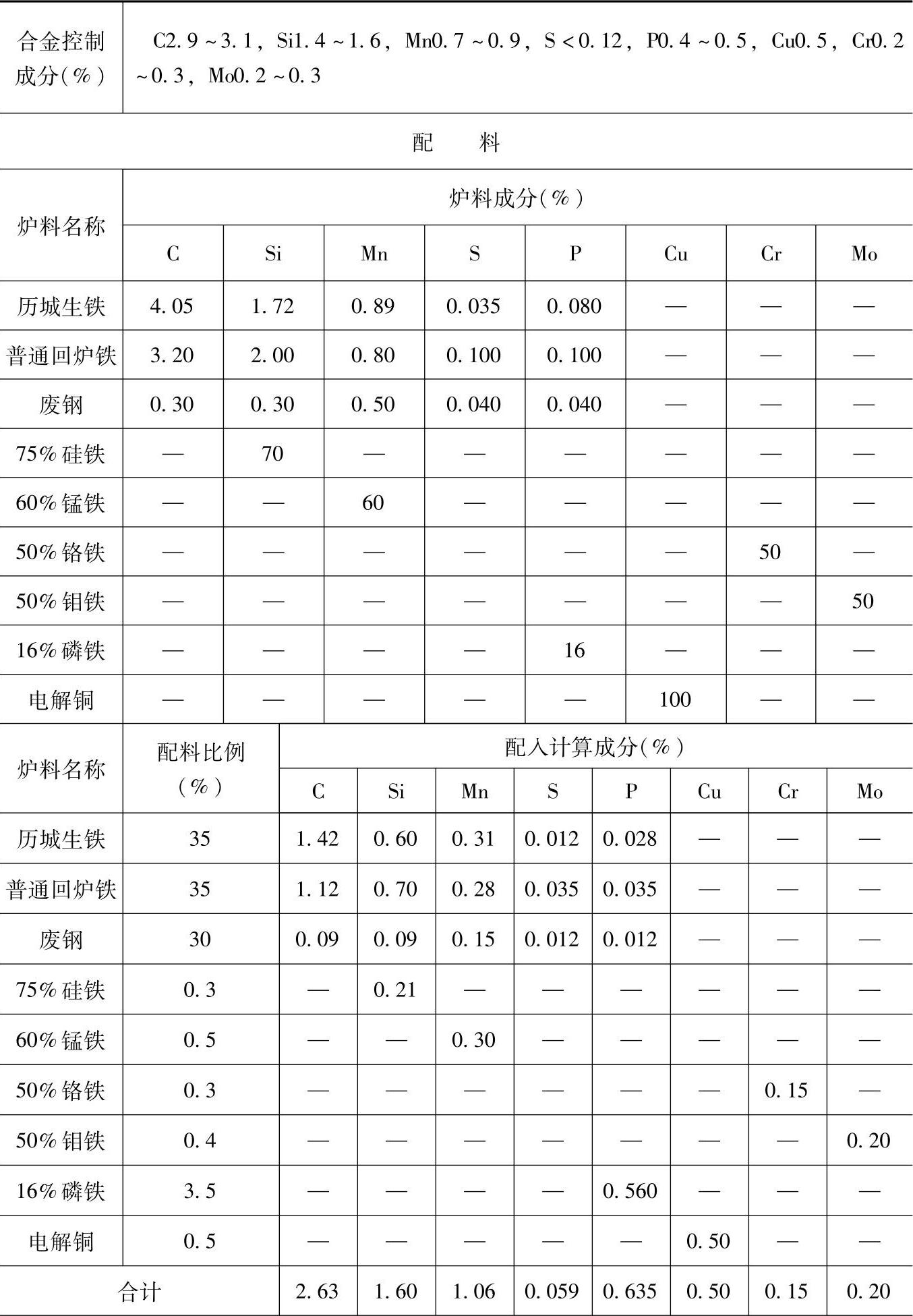

（续）

（续）

注：1.采用熔炼炉类型：三排小风口灯罩式冲天炉，熔化率为5t/h，风口总截面积占炉膛截面积的2.2%，炉内碳增加12.9%、硅烧损20%、锰烧损28.4%、硫增加26.8%、铜铬不变、钼烧损22%、磷烧损18.1%（批量少，P-Fe集中使用，可能截料不准）。

2.炉前加电解铜，并用70%硅铁孕育，加入量约为0.4%（质量分数），吸收率为37%。

3.炉前用尺寸为100mm×25mm×12.5mm的三角试片观察白口宽度，控制白口宽度为3～5mm。

4.铸成的毛坯经550℃人工时效处理。

5.检测结果：硬度为94～96HRB；石墨中等片状及小片状；基体：珠光体量约为90%（体积分数），铁素体量约为2%（体积分数），二元磷共晶量约为8%（体积分数），并呈网状分布。

活塞加工后，经过620℃热定型，石墨呈小片状及小菊花状分布；基体：珠光体量约为90%（体积分数），铁素体量约为3%（体积分数），二元磷共晶量约为7%（体积分数），并呈网状及破断状分布；硬度为98～180HRB。

6.各成分含量和配料比例皆指质量分数。
