配料实例556

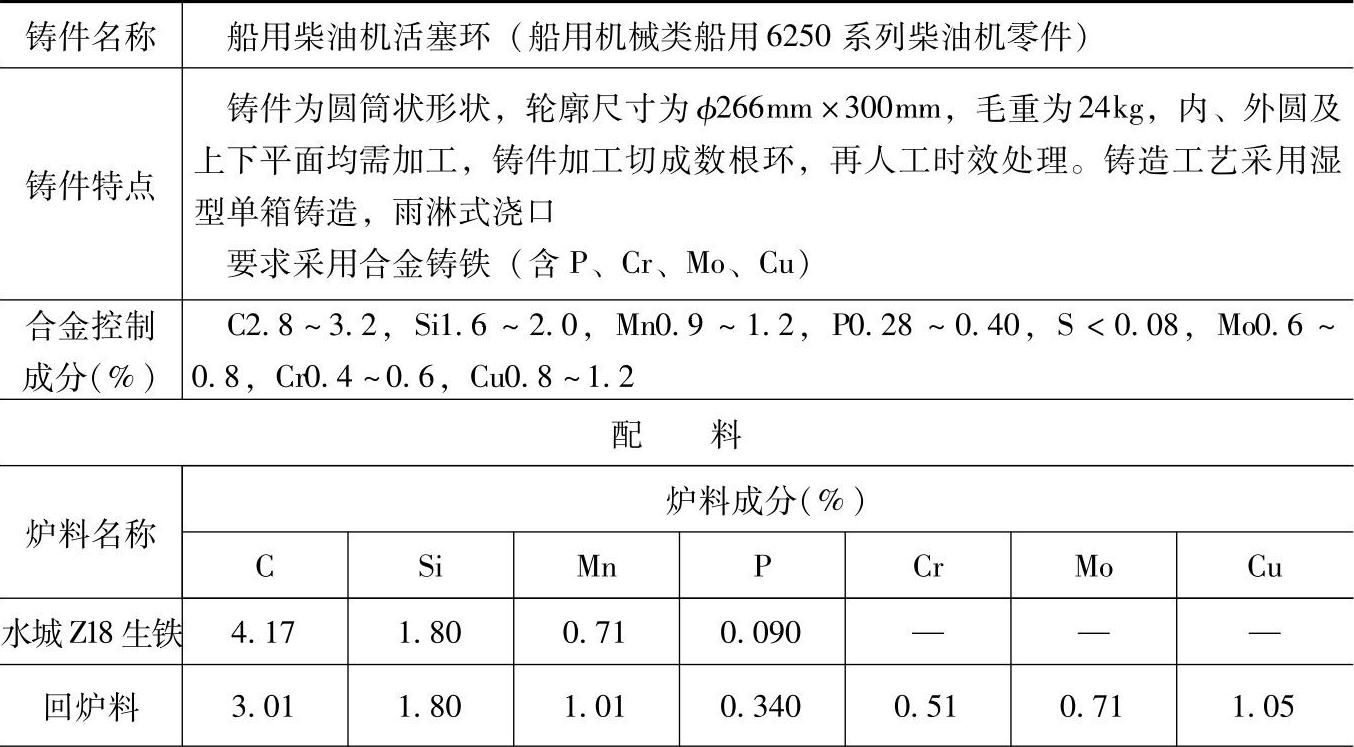

表1.5-13 含P、Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

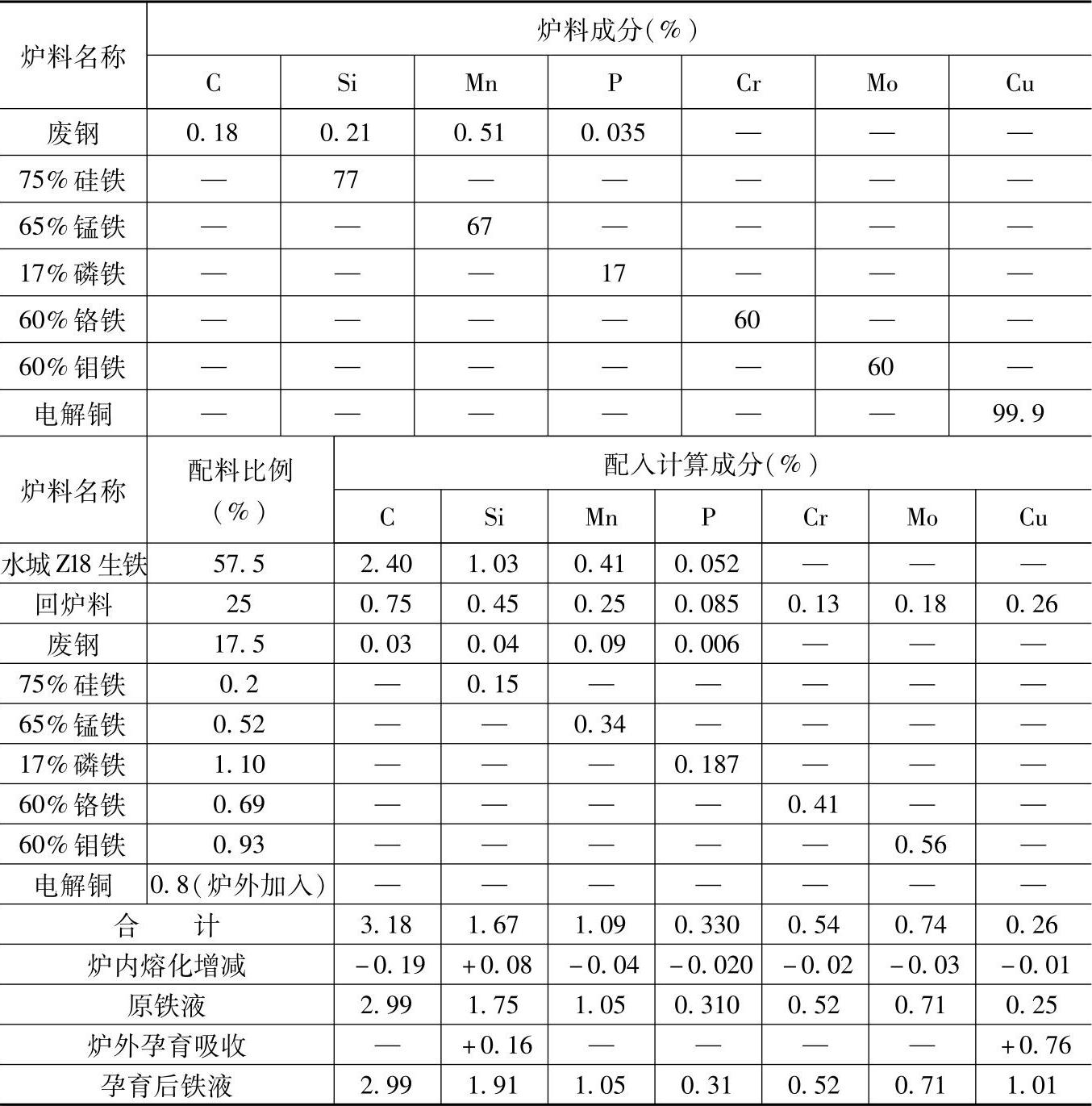

（续）

注：1.采用1t酸性炉衬电弧炉熔炼，炉内碳烧损6%、硅增加5%、锰烧损4%、磷烧损6%、钼烧损4%、铬烧损4%、铜烧损5%，电解铜条炉外吸收率约为95%。

2.炉前用75%硅铁进行孕育处理，加入量为0.3%（质量分数），Si的吸收率约为70%。

3.炉前，孕育后先浇几个三角试样，冷却后打断观其断面，根据断面情况对铁液孕育处理进行调整。要求试样断面呈灰色，组织致密，晶粒细小，试样尖端有少许白口。敲击时发出沉闷声。

4.检测结果：

化学成分（%）：C2.91，Si1.75，Mn1.12，P0.33，S<0.1，Mo0.65，Cr0.48，Cu0.85；

力学性能：抗拉强度≥250MPa，抗弯强度≥400MPa，弹性模量为100～120GPa，硬度为200～250HBW；

金相组织：基体为珠光体，铁素体量<10%（体积分数），A型石墨，石墨长度3～4级，分布均匀，无莱氏体和渗碳体，磷共晶呈断续网状且均匀分布。

5.各成分含量和配料比例皆指质量分数。
