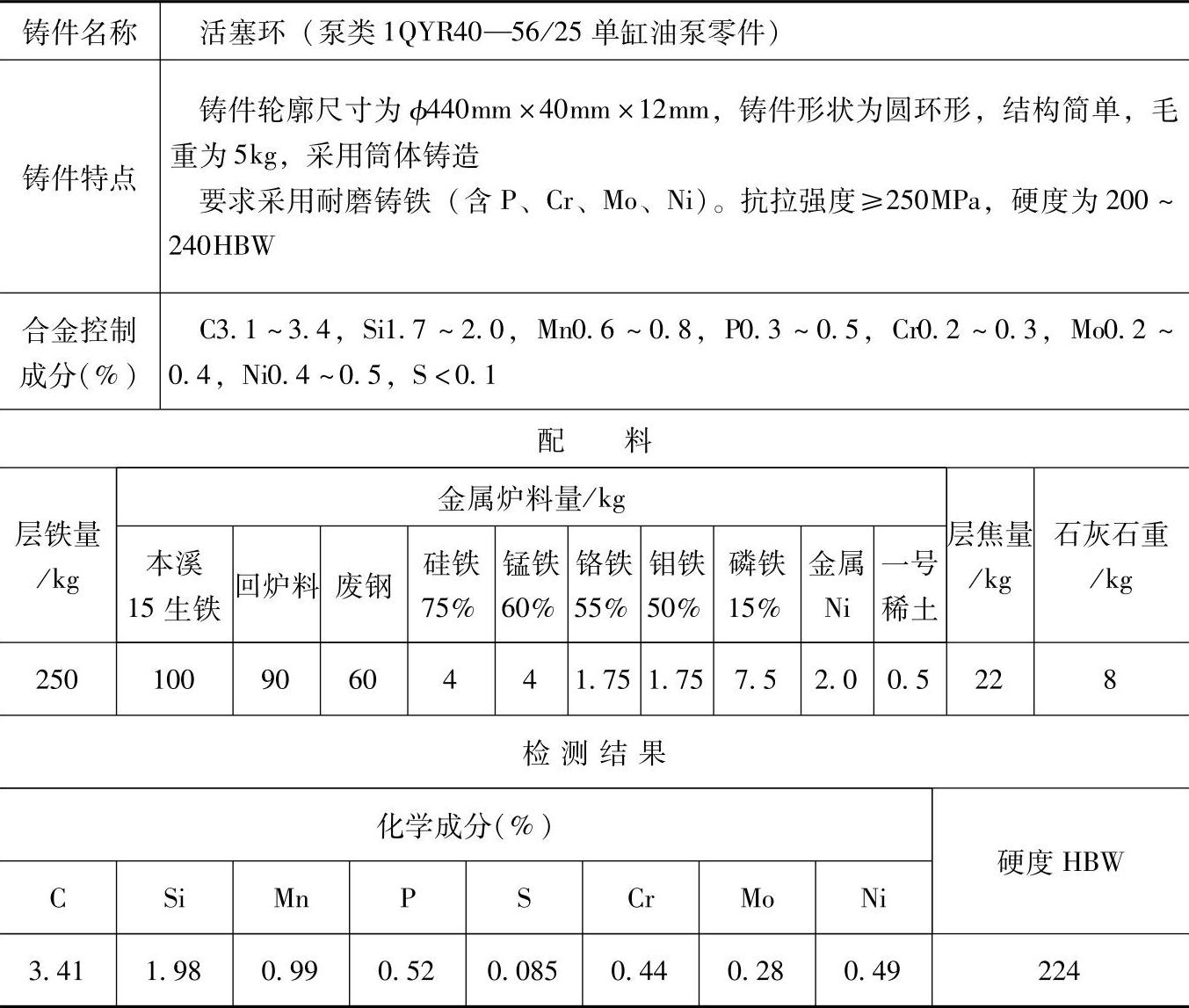

表1.5-14 含P、Cr、Mo、Ni的合金铸铁（耐磨铸铁）配料
注：1.采用熔炼炉类型：合料时采用两排大间距曲线炉膛热风冲天炉，熔化率为3t/h，炉内硅烧损20%、锰烧损30%、铬烧损5%、镍烧损5%、钼烧损5%。二次熔化时采用小座炉，炉内硅烧损5%、锰烧损10%。
2.冲天炉合料时，用一号稀土合金在出铁槽进行处理，加入量为0.2%（质量分数），以脱硫、去气，使组织细化。
3.各成分含量和配料比例皆指质量分数。
