配料实例558

配料实例558

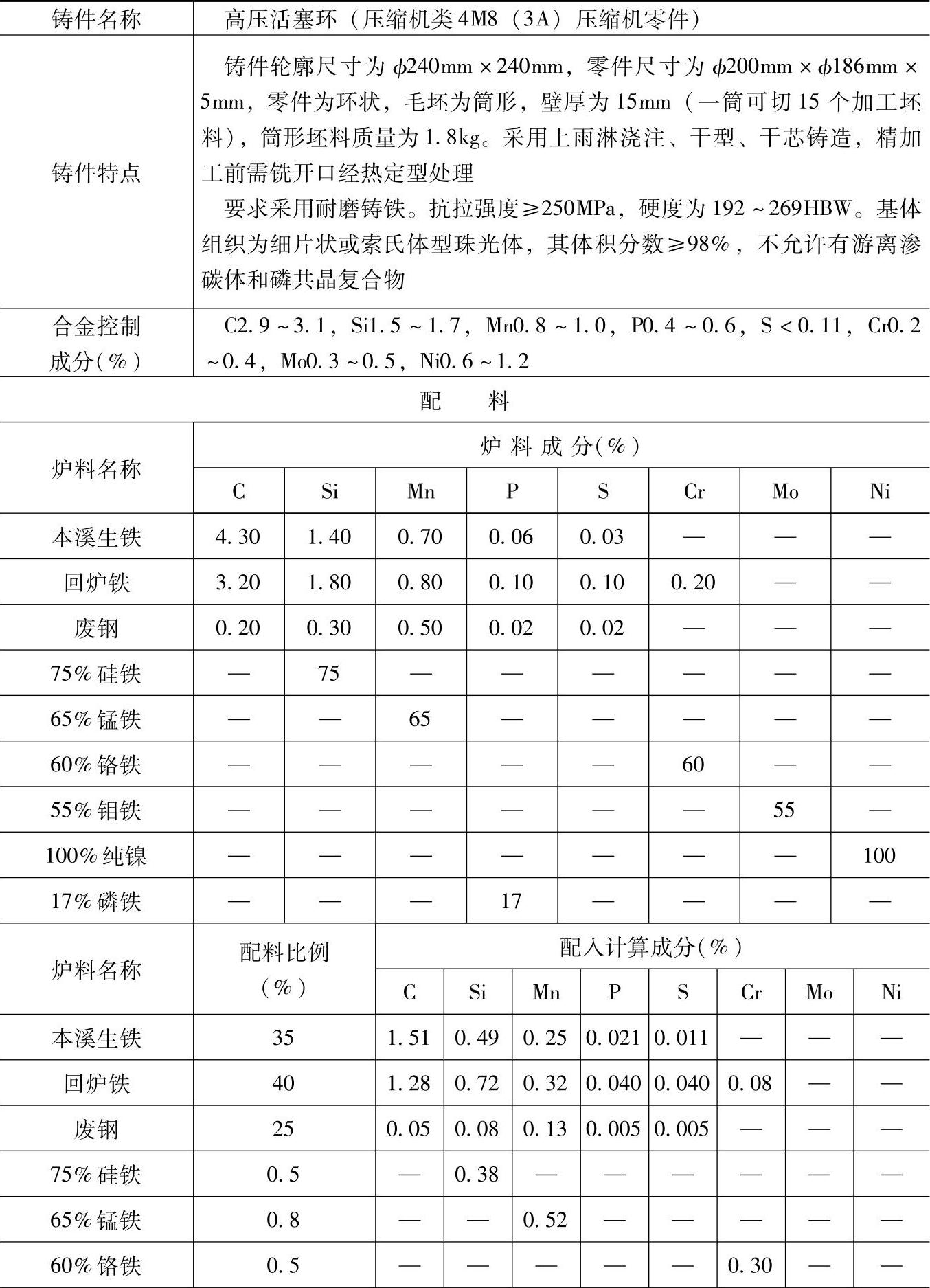

表1.5-15 含P、Cr、Mo、Ni的合金铸铁（耐磨铸铁）配料

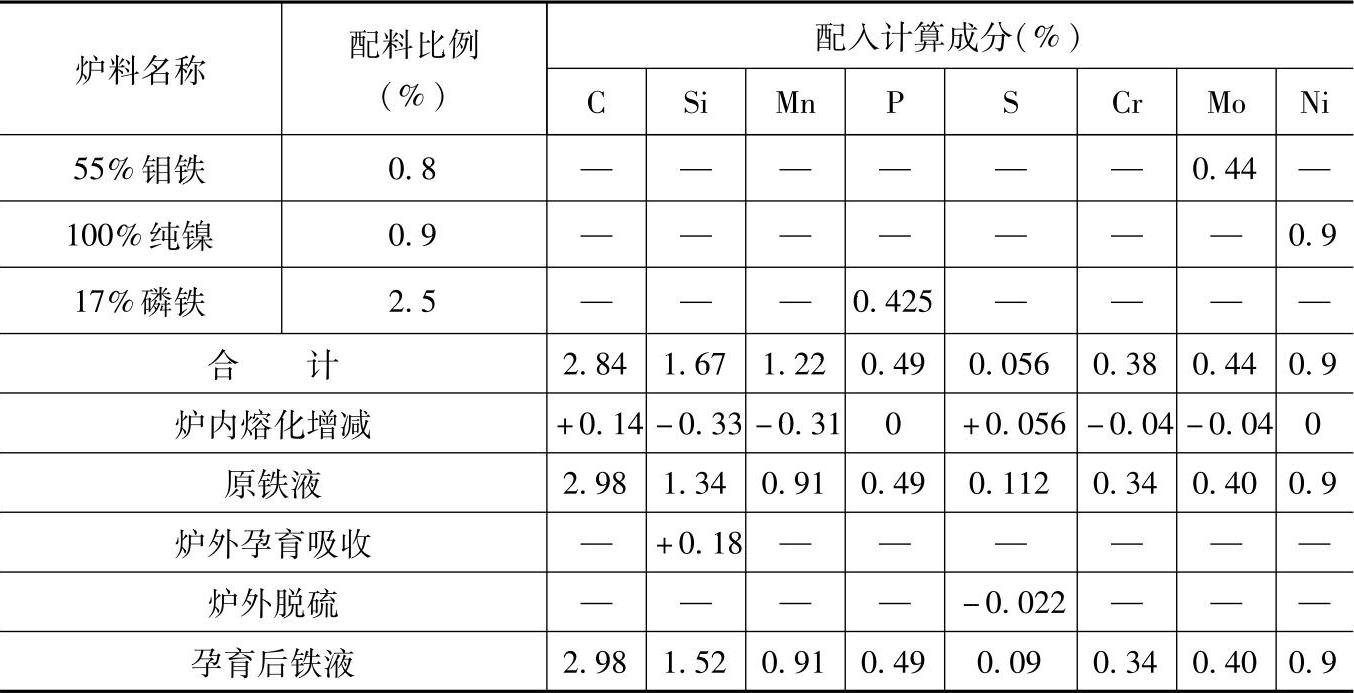

（续）

注：1.采用熔炼炉类型：中央送风热风冲天炉，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、硫增加100%、铬烧损10%、钼烧损10%、镍不变、磷不变，铁液出炉温度为1410～1450℃，铁液平均温度1420℃。

2.炉后，铬以铬含量≥55%的铬铁在批料中加入，钼以钼含量≥55%的钼铁在批料中加入。

3.炉前，将镍（镍的总量不少于99.8%）剪成小块在炉前加入。

4.在铁液包中加脱硫剂，每100kg铁液加2kg，脱硫率为20%。

5.炉前用75%硅铁进行孕育处理，加入量为0.3%（质量分数），吸收率为80%。用三角试片检验白口宽度大小，控制铁液成分，孕育后三角试片的白口宽度为4～6mm。

6.验收项目：金相组织、硬度、化学成分（包括P、S含量）。

7.检测结果：

化学成分（%）：C3.04，Si1.62，Mn0.93，P0.52，S0.091，Cr0.35，Mo0.42，Ni0.91；

力学性能：硬度为242～246HBW；

金相组织：片状珠光体量>98%（体积分数），片状石墨长度为15～20μm。

8.成分含量和配料比例皆指质量分数。

9.本配料还适用于压缩机高压活塞环，壁厚一般大于14～16mm，根据铸件壁厚情况，炉前通过调整硅铁孕育剂的加入量，控制三角试片白口宽度以与壁厚情况相适应。
