配料实例559

配料实例559

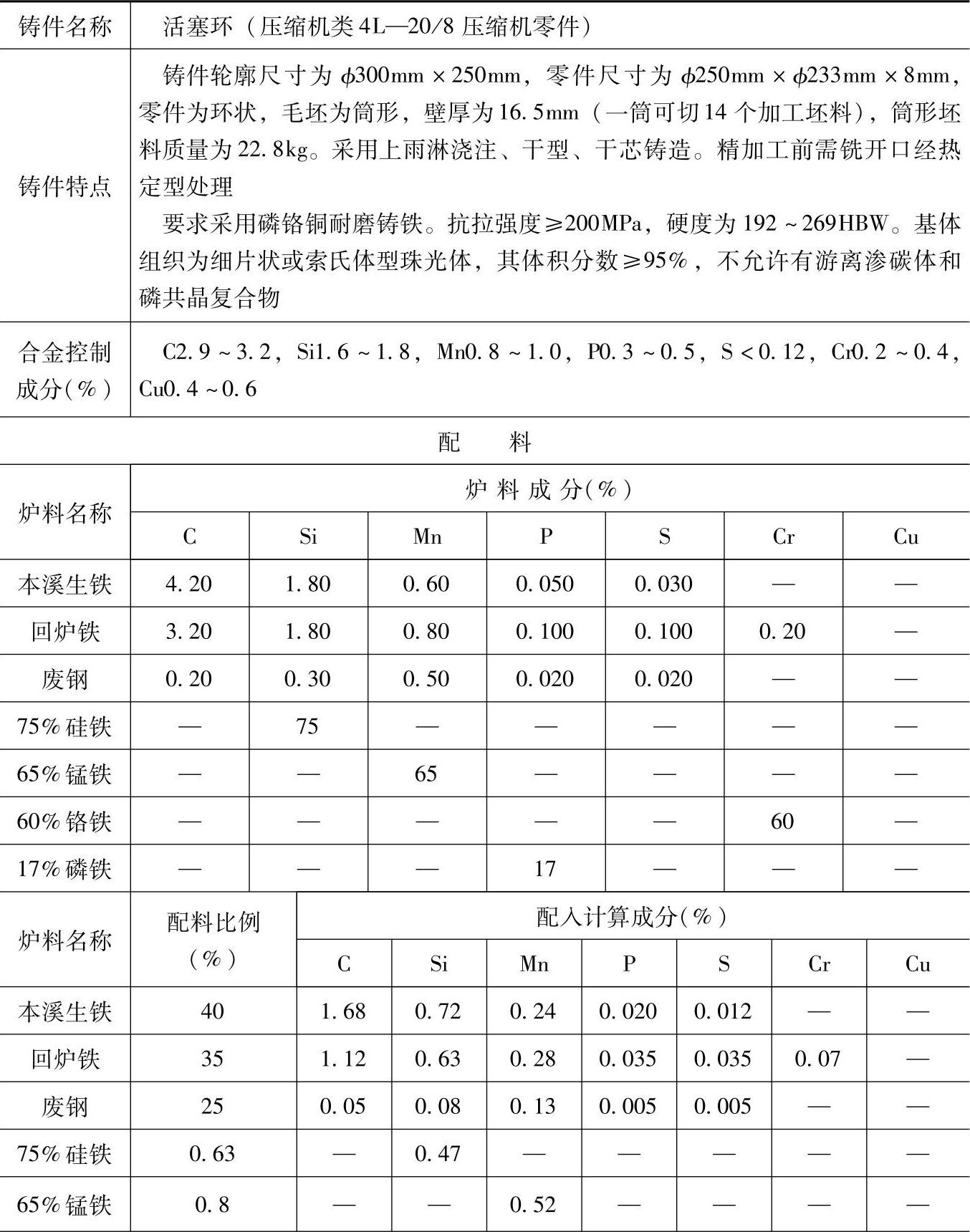

表1.5-16 含P、Cr、Cu的合金铸铁（耐磨铸铁）配料

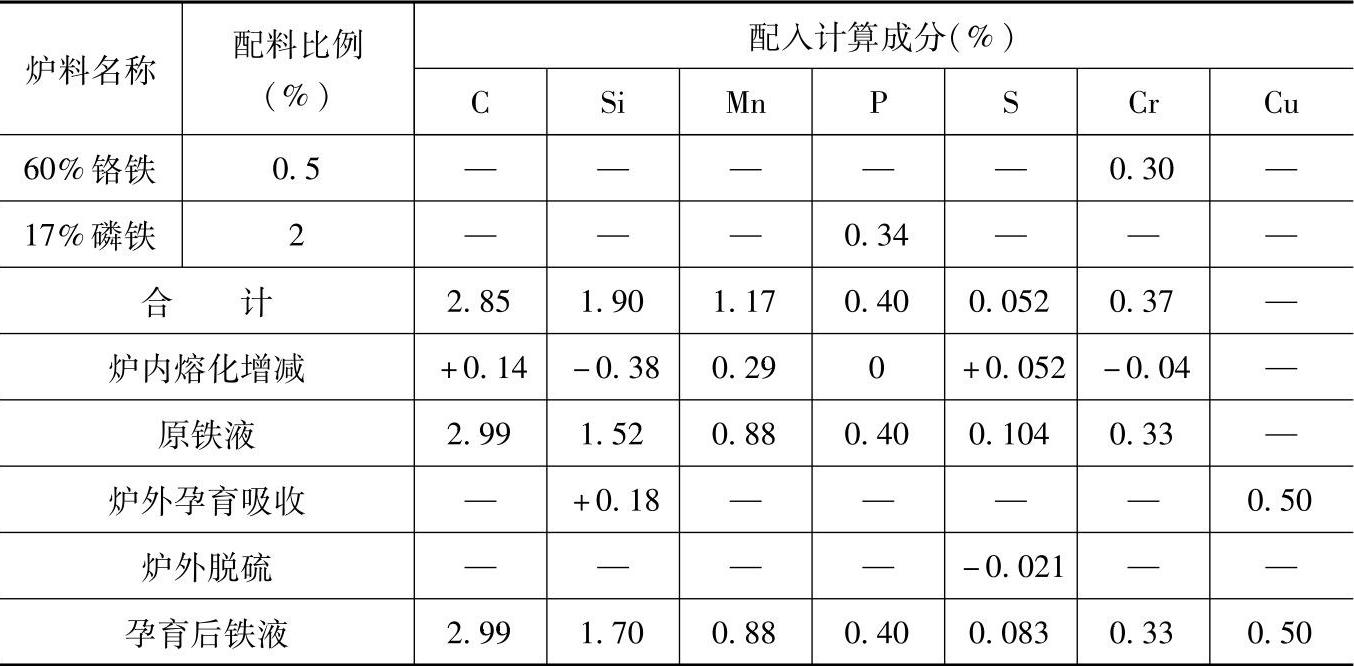

（续）

注：1.采用熔炼炉类型：中央送风热风冲天炉，熔化率为5t/h，炉内熔化元素增减率：碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加100%、铬烧损10%。

2.炉后，铬以铬含量≥55%的铬铁在批料中加入。

3.炉前，铜用电解铜并剪成小块在炉前出铁槽内加入，100kg铁液加99.99%电解铜0.5kg，吸收率为100%。

4.在铁液包中加脱硫剂，每100kg铁液加2kg，脱硫率为20%。

5.炉前用75%硅铁进行孕育处理，加入量为0.3%（质量分数），吸收率为80%。用三角试片检验白口宽度大小，控制铁液成分，孕育后三角试片的白口宽度为5～7mm。

6.验收项目：金相组织、硬度、化学成分（包括P、S含量）。

7.检测结果：

化学成分（%）：C3.07，Si1.78，Mn0.91，P0.41，S0.085，Cr0.31，Cu0.49；

力学性能：硬度为221～224HBW；

金相组织：片状珠光体量>95%（体积分数），片状石墨长度为15～20μm。

8.各成分含量和配料比例皆指质量分数。

9.本配料还适用于压缩机中低压力活塞环，壁厚为16～18mm，根据铸件壁厚情况，炉前通过调整硅铁孕育剂量，控制三角试片白口宽度以与壁厚相适应。
