配料实例576

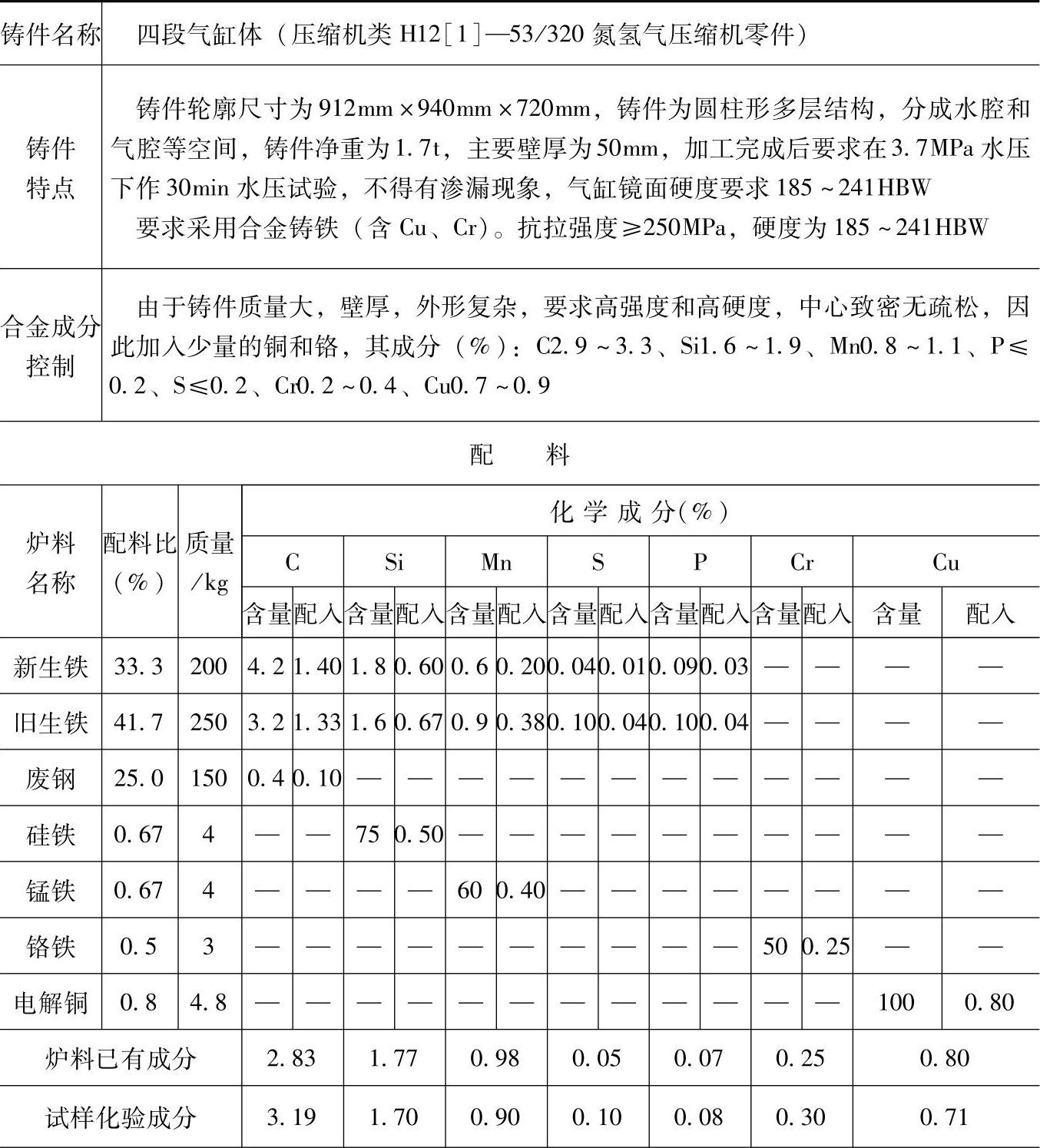

表1.5-33 含Cr、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：双风带热风冲天炉，熔化率为5t/h，炉内碳增加14%、硅烧损3%、锰烧损7%、硫增加102%、铬烧损11%、铜烧损11%、磷不变。

2.炉前加75%硅铁进行孕育处理，加入量为0.3%（质量分数），用底宽20mm、高40mm的三角试片的白口宽度控制碳当量。

3.检测结果：

化学成分（%）：C3.19，Si1.70，Mn0.90，P0.08，S0.108，Cr0.30，Cu0.71；

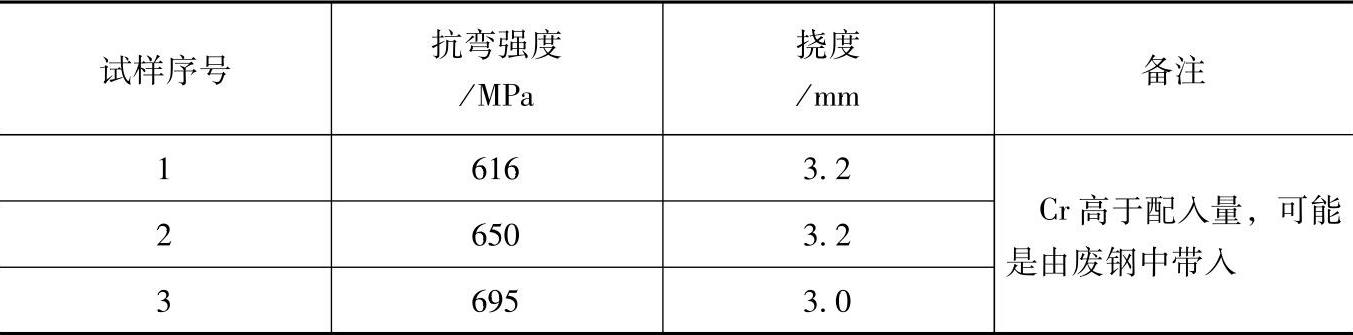

力学性能：抗弯强度为654MPa，挠度为3.2mm。

4.本配料还适用于压缩机中要求耐磨耐热性较好，强度较高的一些合金铸铁件，如大型缸套、活塞环及空压机中质量较大的气缸体等。

5.各成分含量和配料比例皆指质量分数。
