配料实例585

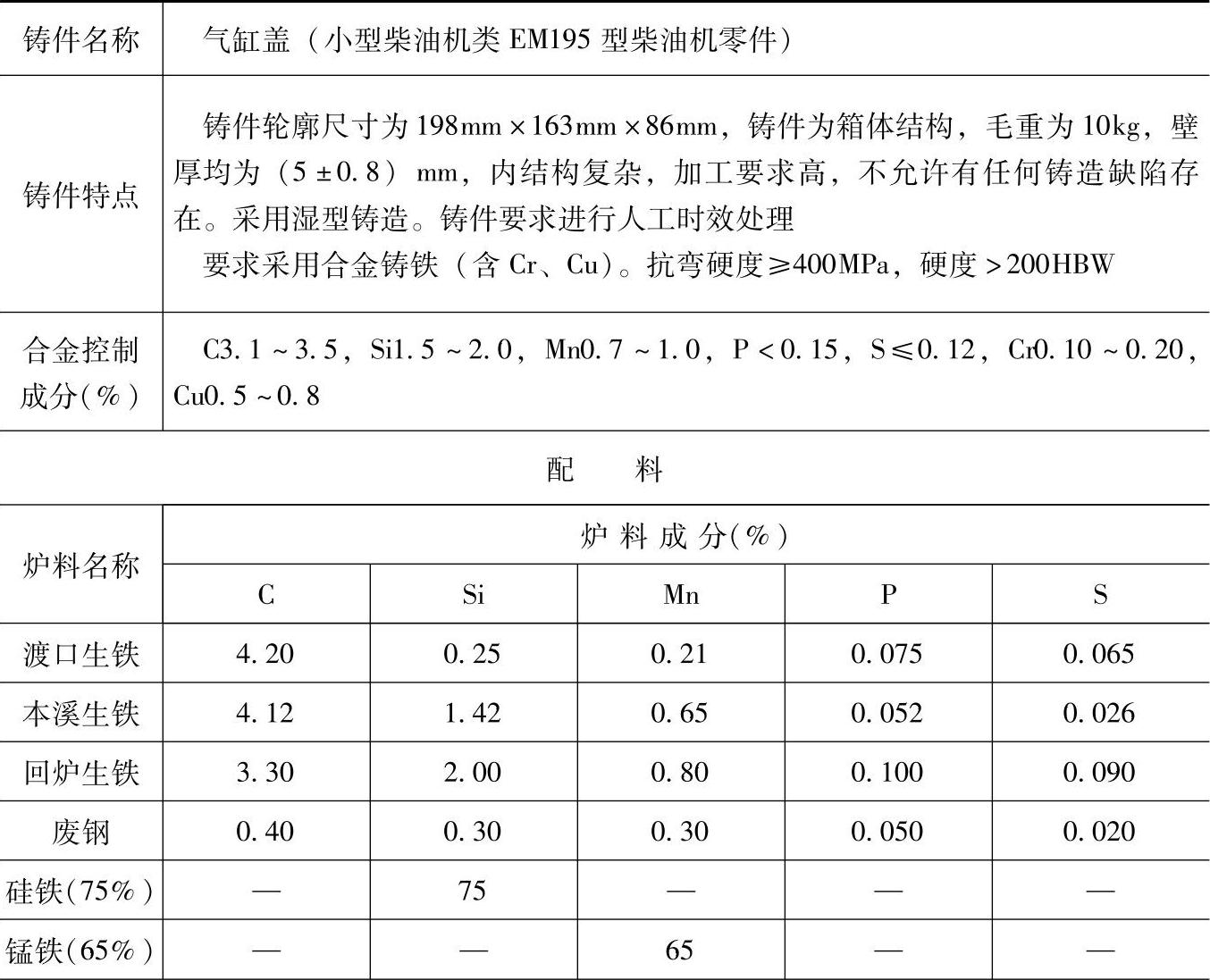

表1.5-42 含Cr、Cu合金铸铁（耐磨铸铁）配料

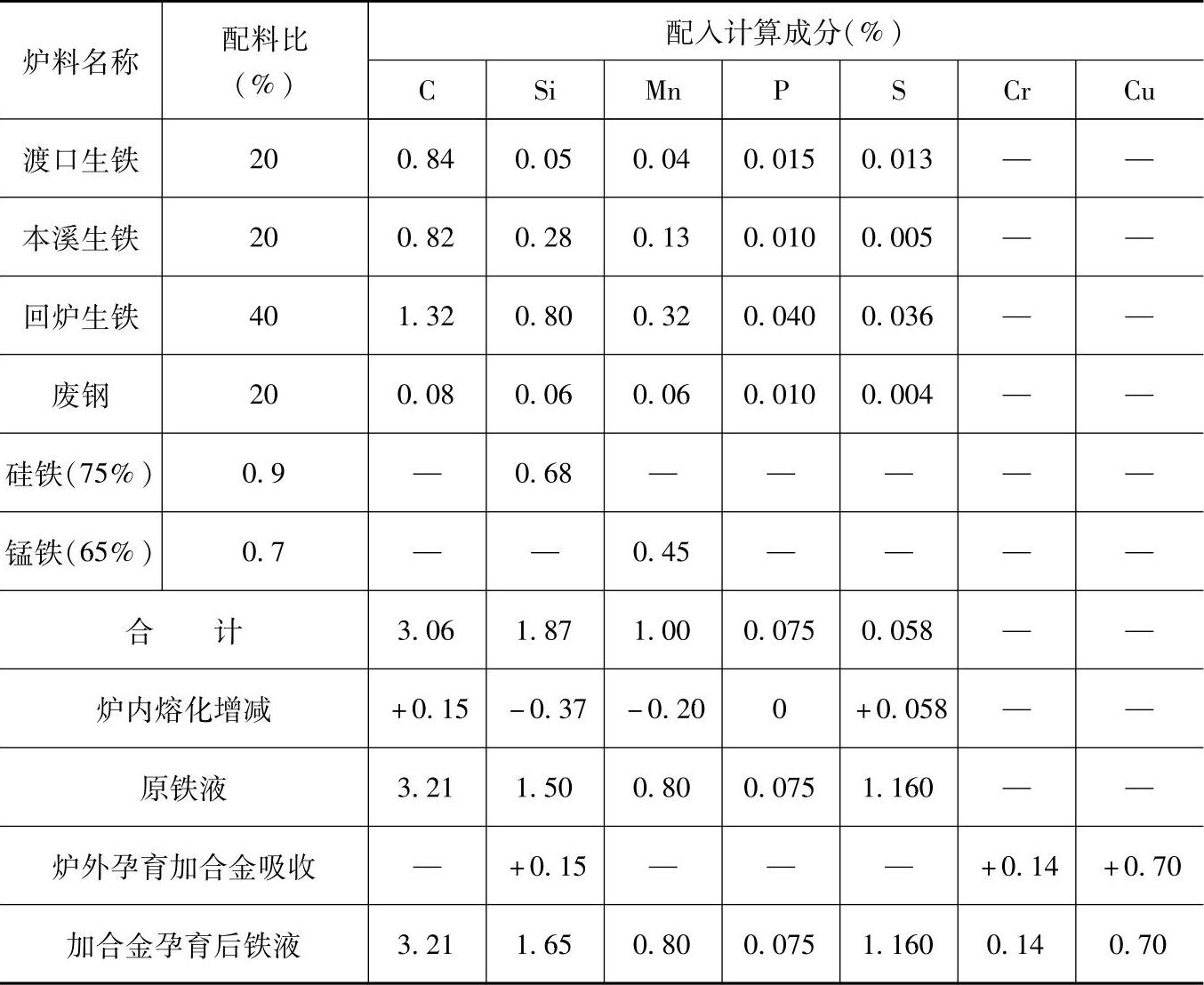

（续）

注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损20%、锰烧损20%、硫增加100%、磷不变。

2.炉前，在铁液包内加铬铁和纯铜，加入量分别为0.4%（质量分数）和0.7%（质量分数），收回率分别为90%和100%。

3.炉前用75%硅铁进行孕育处理，加入量为0.25%（质量分数），收回率为80%。

4.炉前用三角试片检验白口大小，控制成分和力学性能。

5.各成分含量和配料比例皆指质量分数。
