配料实例584

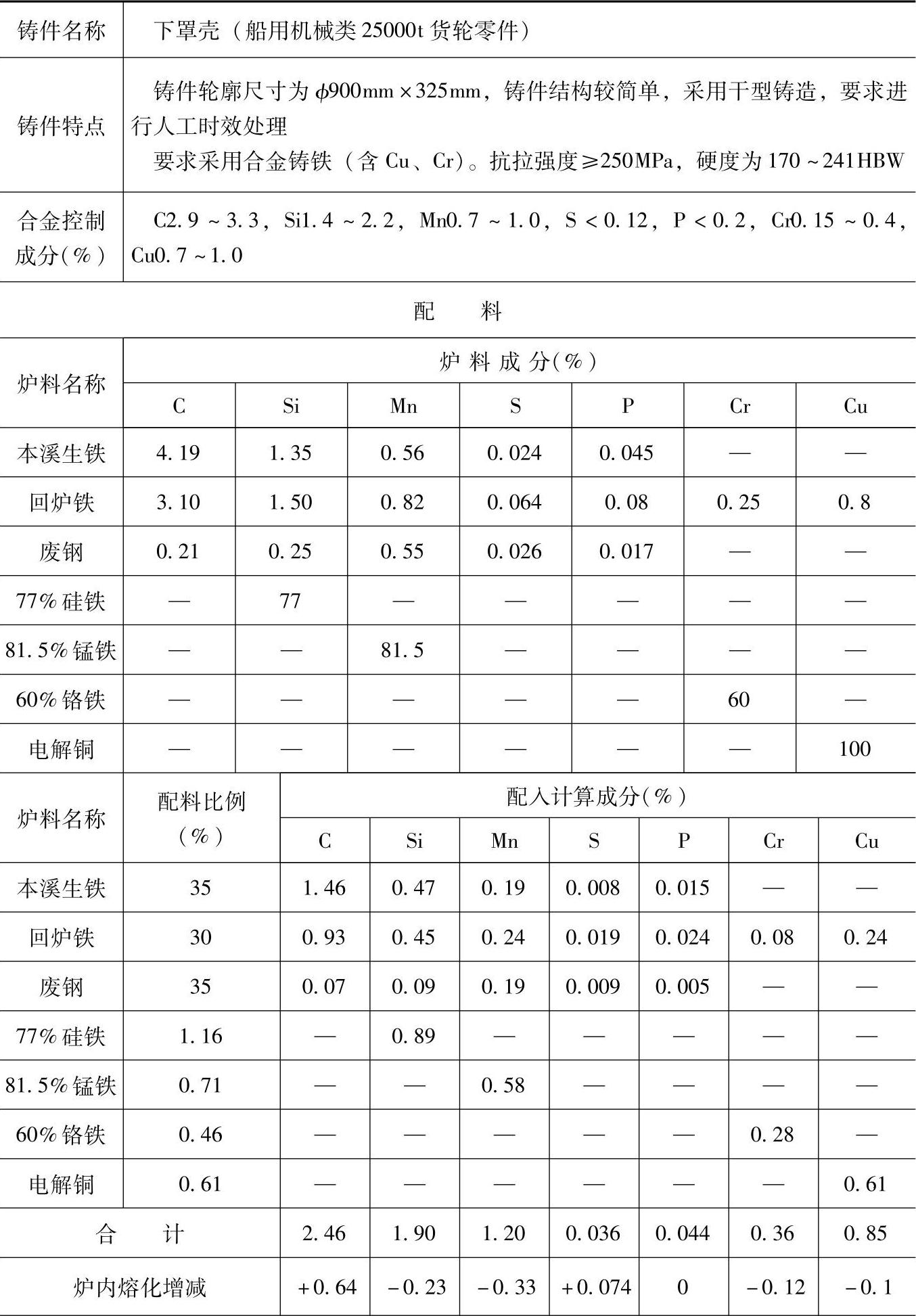

表1.5-41 含Cr、Cu的合金铸铁（耐磨铸铁）配料

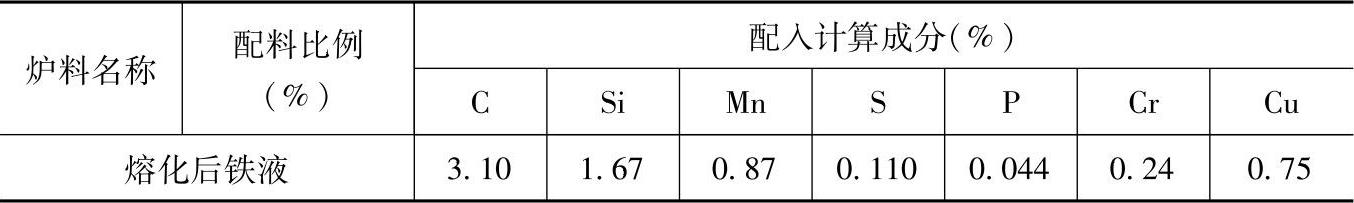

（续）

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加26%、硅烧损12.1%、锰烧损27.5%、硫增加205.8%、铬烧损34.2%、铜烧损11.7%、磷不变。

2.炉外孕育处理采用77%硅铁，根据铸件壁厚及原铁液白口大小，一般孕育剂加入量约为0.2%～0.4%（质量分数），孕育吸收率约为75%。

3.炉前，用三角试片控制白口宽度。

4.检测结果：

力学性能：抗弯强度为517MPa，挠度为3mm，硬度为250HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于25000t货轮中的下箱体、针齿壳等铸件。
