配料实例583

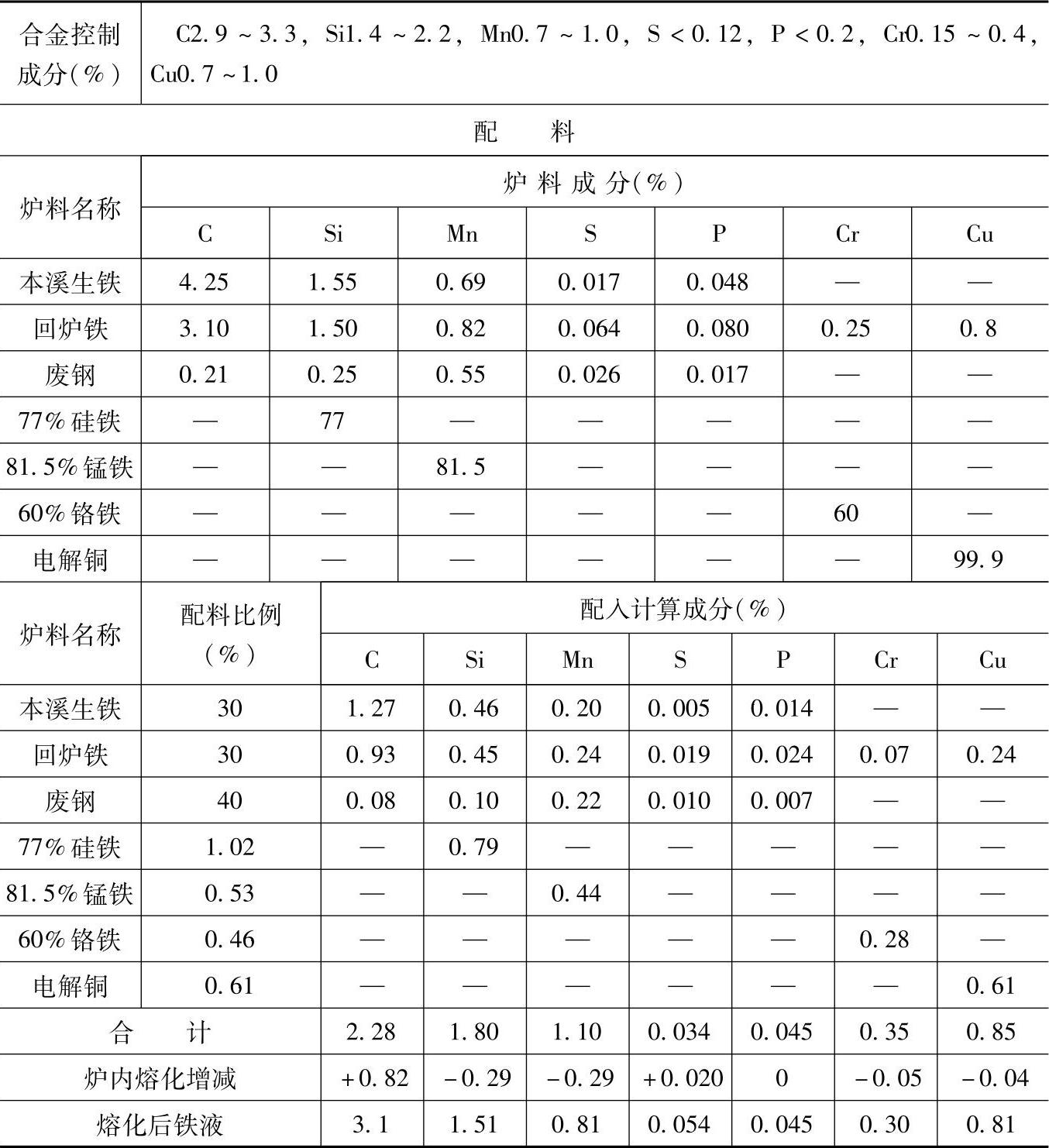

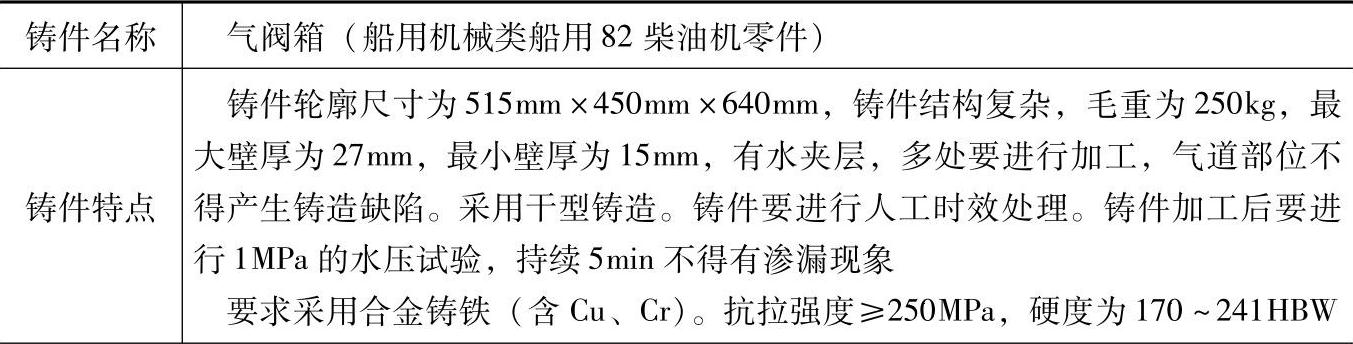

表1.5-40 含Cr、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加35.9%、硅烧损16.1%、锰烧损26.3%、硫增加60%、铬烧损14.2%、铜烧损4.7%、磷不变。

2.炉外孕育采用77%硅铁孕育，根据铸件壁厚及原铁液白口大小，一般孕育剂加入量约为0.2%～0.4%（质量分数），孕育吸收率约为75%。

3.炉前用三角试片检验白口宽度，控制铁液成分。

4.检测结果：

力学性能：抗拉强度为280MPa，硬度为279HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于船用28柴油机中的进气蜗壳、排气壳、排气外套等铸件。
