配料实例588

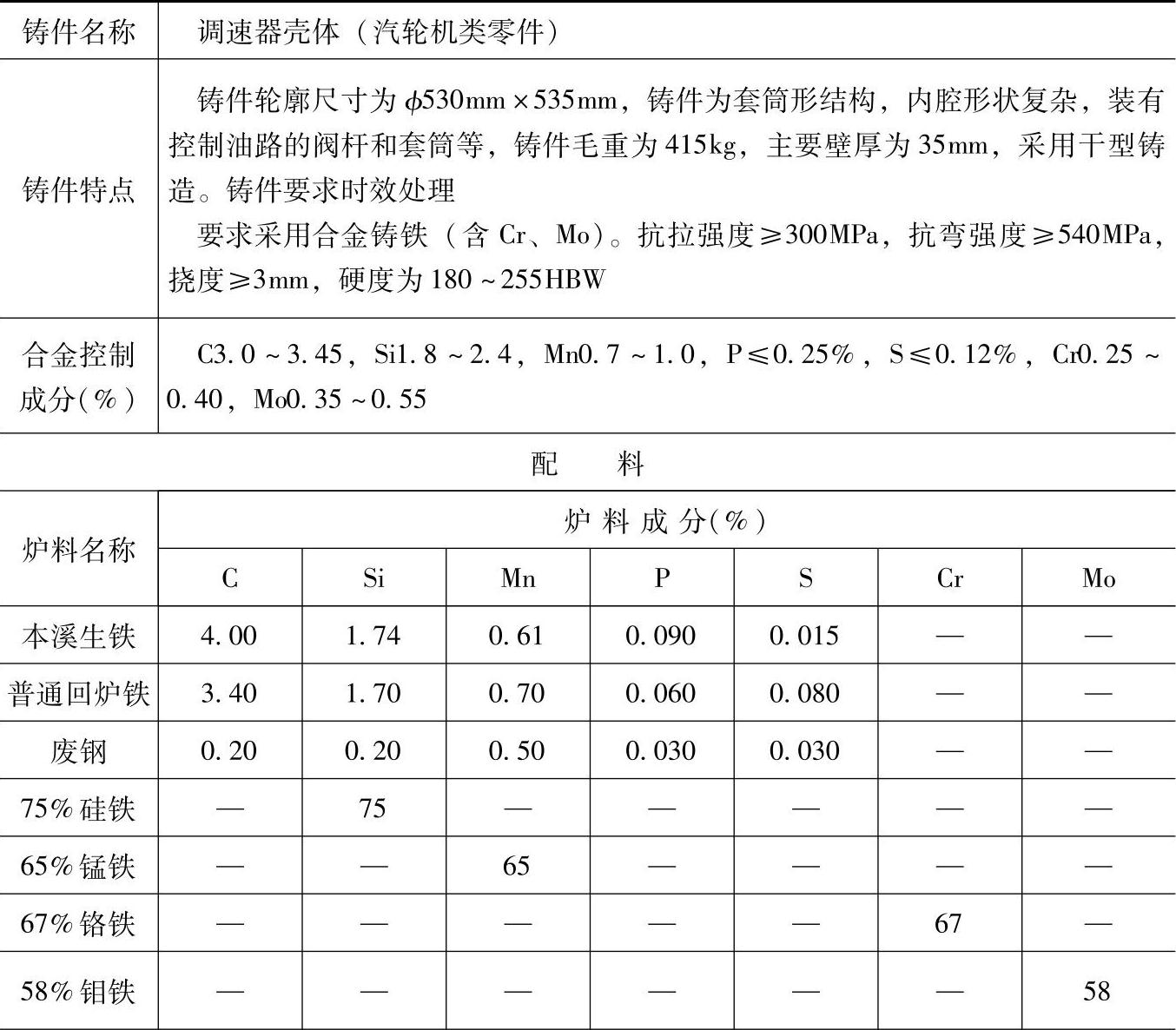

表1.5-45 含Cr、Mo的合金铸铁（耐磨铸铁）配料

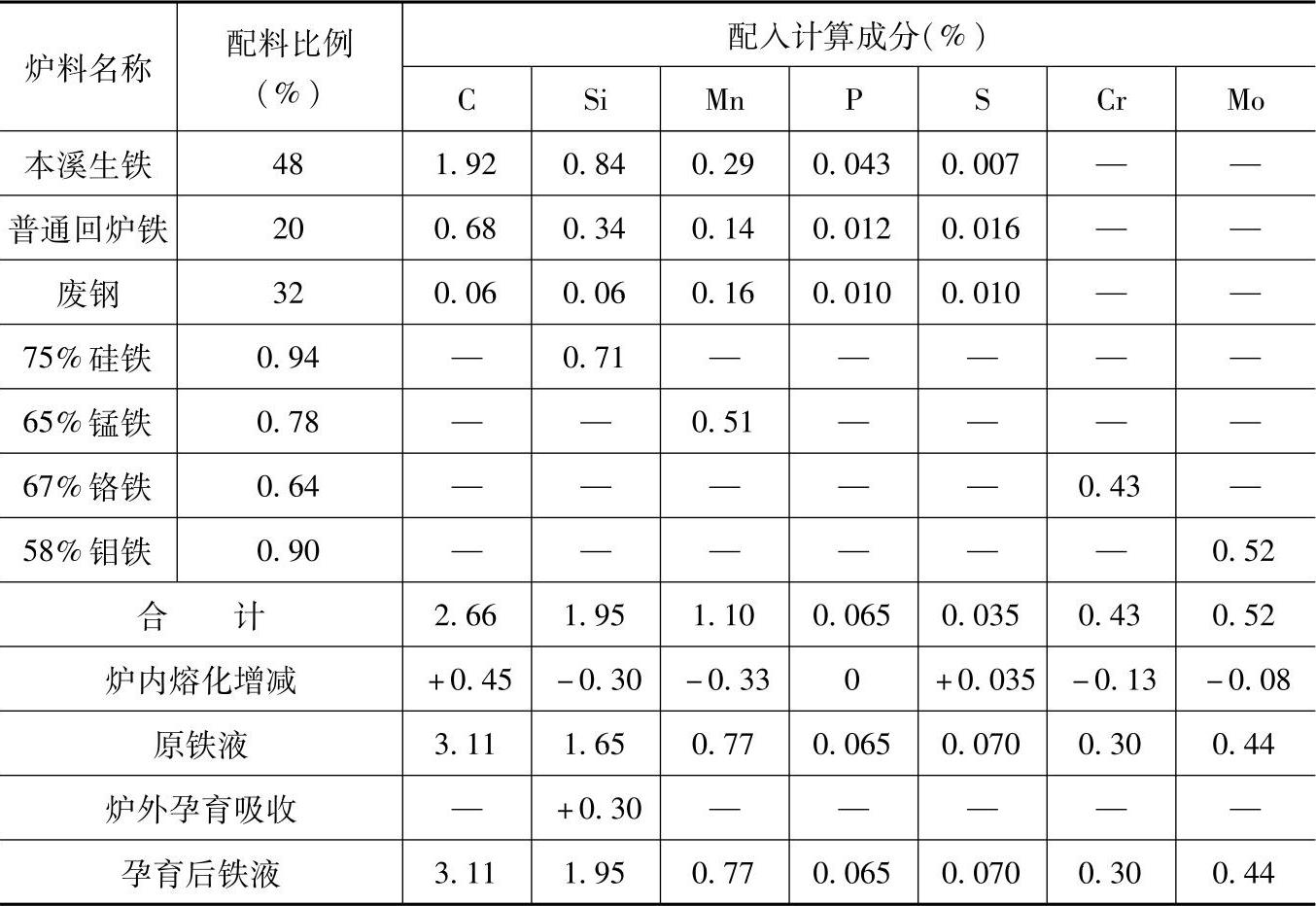

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为6t/h，炉内碳增加17%、硅烧损15%、锰烧损30%、硫增加100%、铬烧损30%、钼烧损15%、磷不变。

2.炉外孕育处理，100kg铁液加75%硅铁0.5kg，吸收率80%。

3.炉前用三角试片检验，三角白口宽度为5～7mm。

4.检验结果：

化学成分（%）：C3.11，Si1.75，Mn0.76，P0.074，S0.084，Cr0.25，Mo0.45；

力学性能：抗弯强度为672MPa，挠度为4.1mm，硬度为245HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机中的油动机壳体、中隔板、错油门套筒等铸件。
