配料实例590

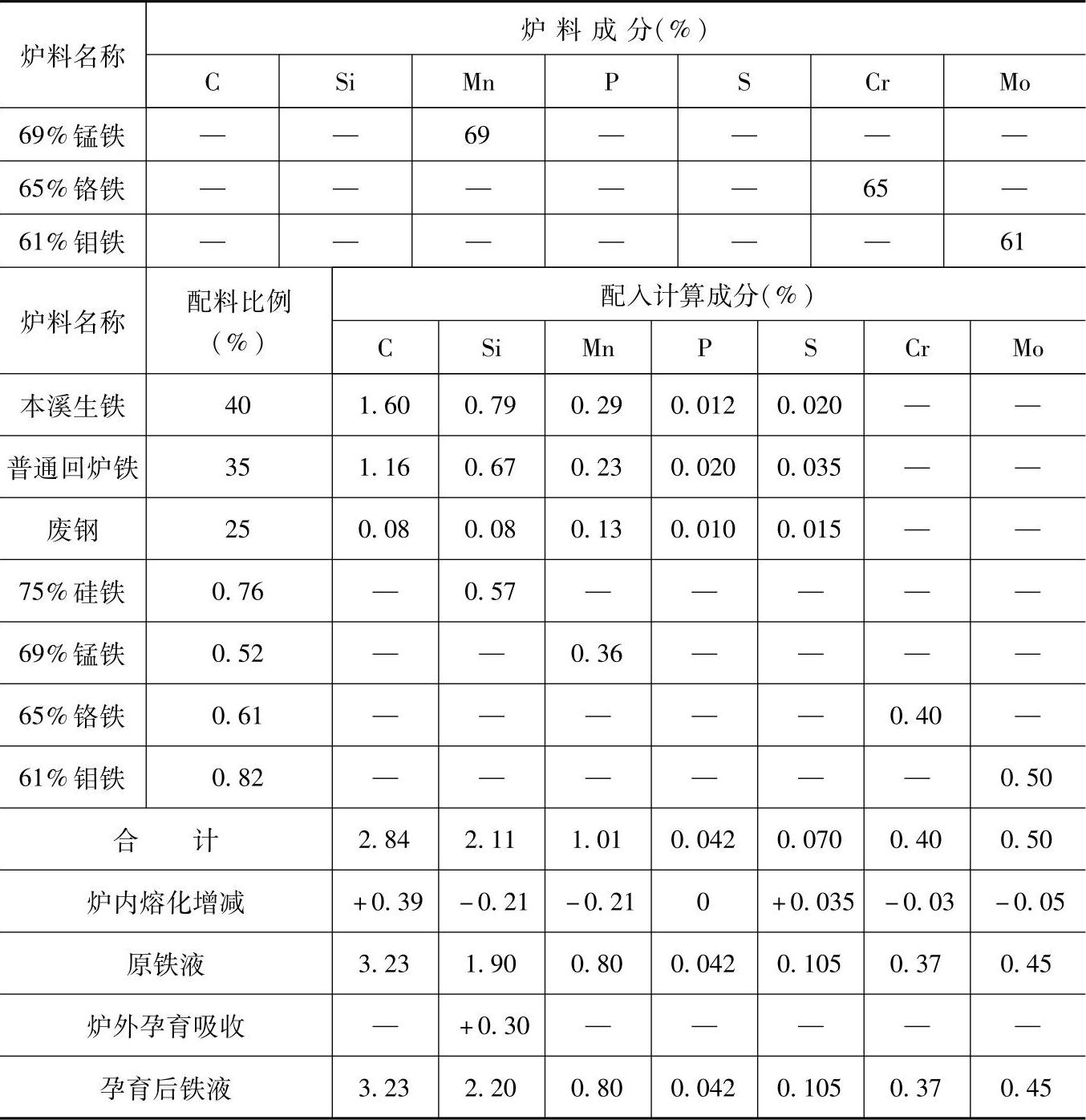

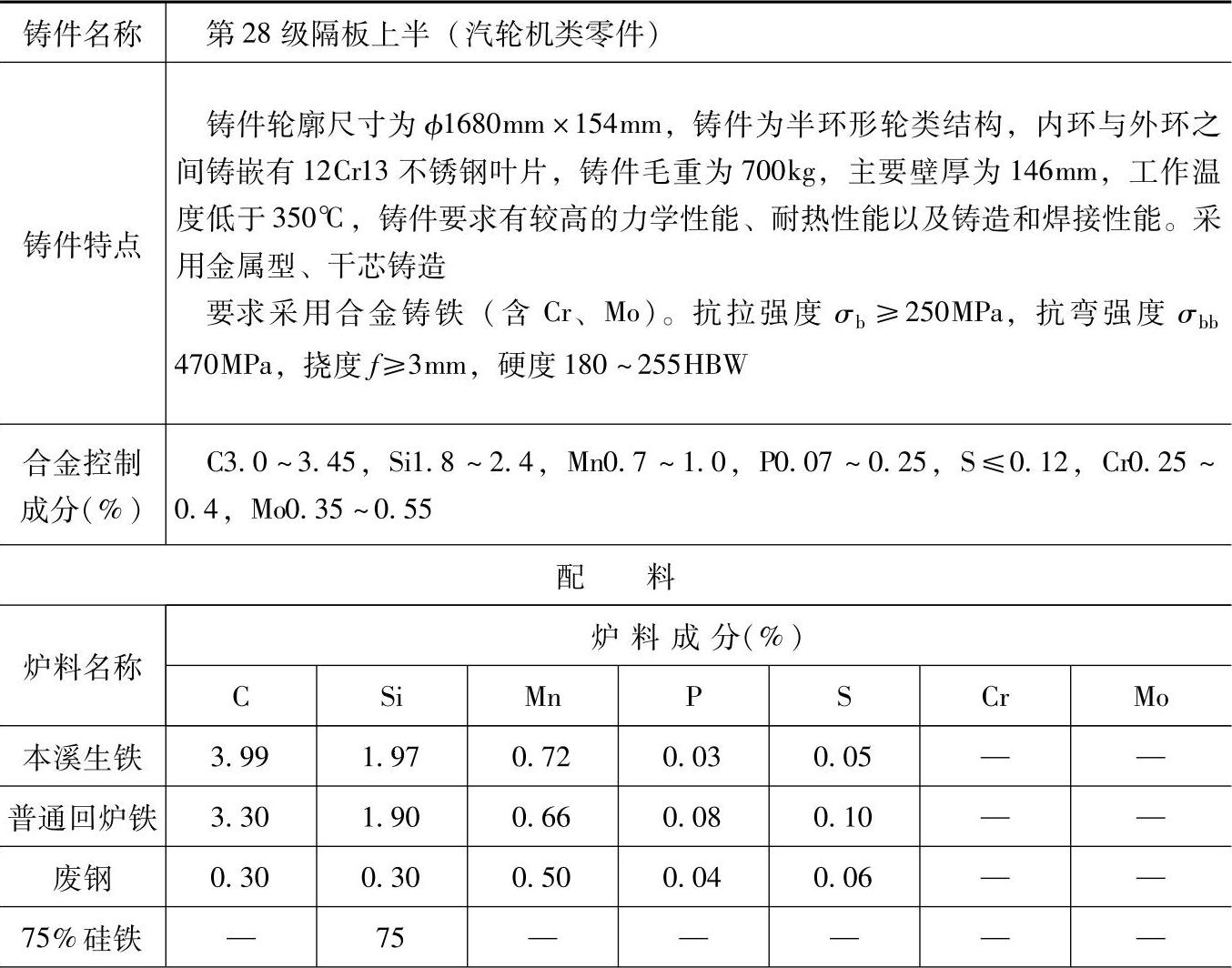

表1.5-47 含Cr、Mo的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为5t/h，炉内碳增加13.7%、硅烧损10%、锰烧损21%、硫增加50%、铬烧损8%、钼烧损10%、磷不变。

2.炉前，孕育处理采用75%硅铁，加入量为0.45%（质量分数），吸收率为90%；包内加0.3%（质量分数）的苏打（Na₂CO₃）粉对铁液进行脱硫处理。用三角试片检验白口大小。

3.检测结果：

化学成分（%）：C3.28，Si2.18，Mn0.79，P0.065，S0.043，Cr0.37，Mo0.46；

力学性能：抗弯强度为606MPa，挠度为4.5mm，硬度为219HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于汽轮机中的隔板、隔板套、活塞、活塞环等铸件。
