配料实例589

配料实例589

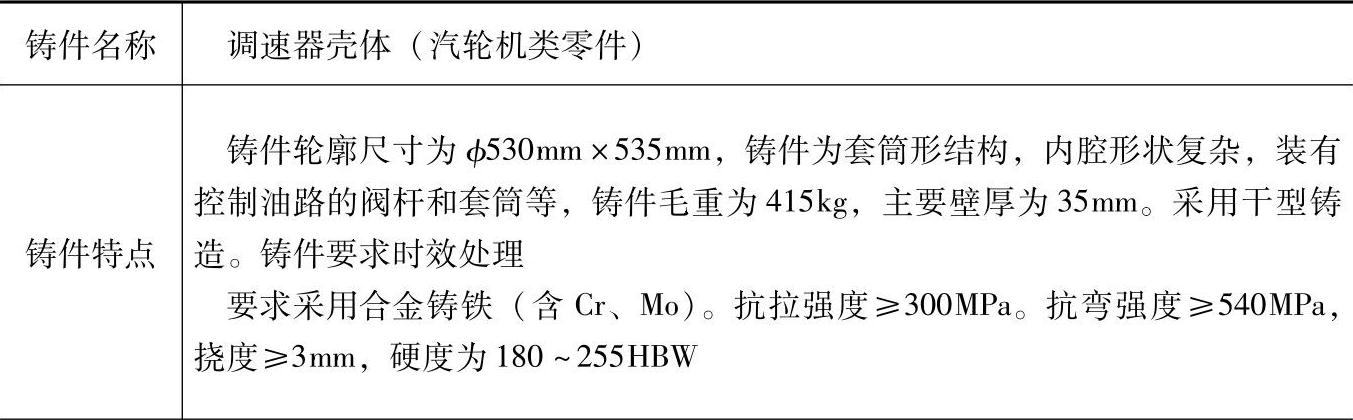

表1.5-46 含Cr、Mo的合金铸铁（耐磨铸铁）配料

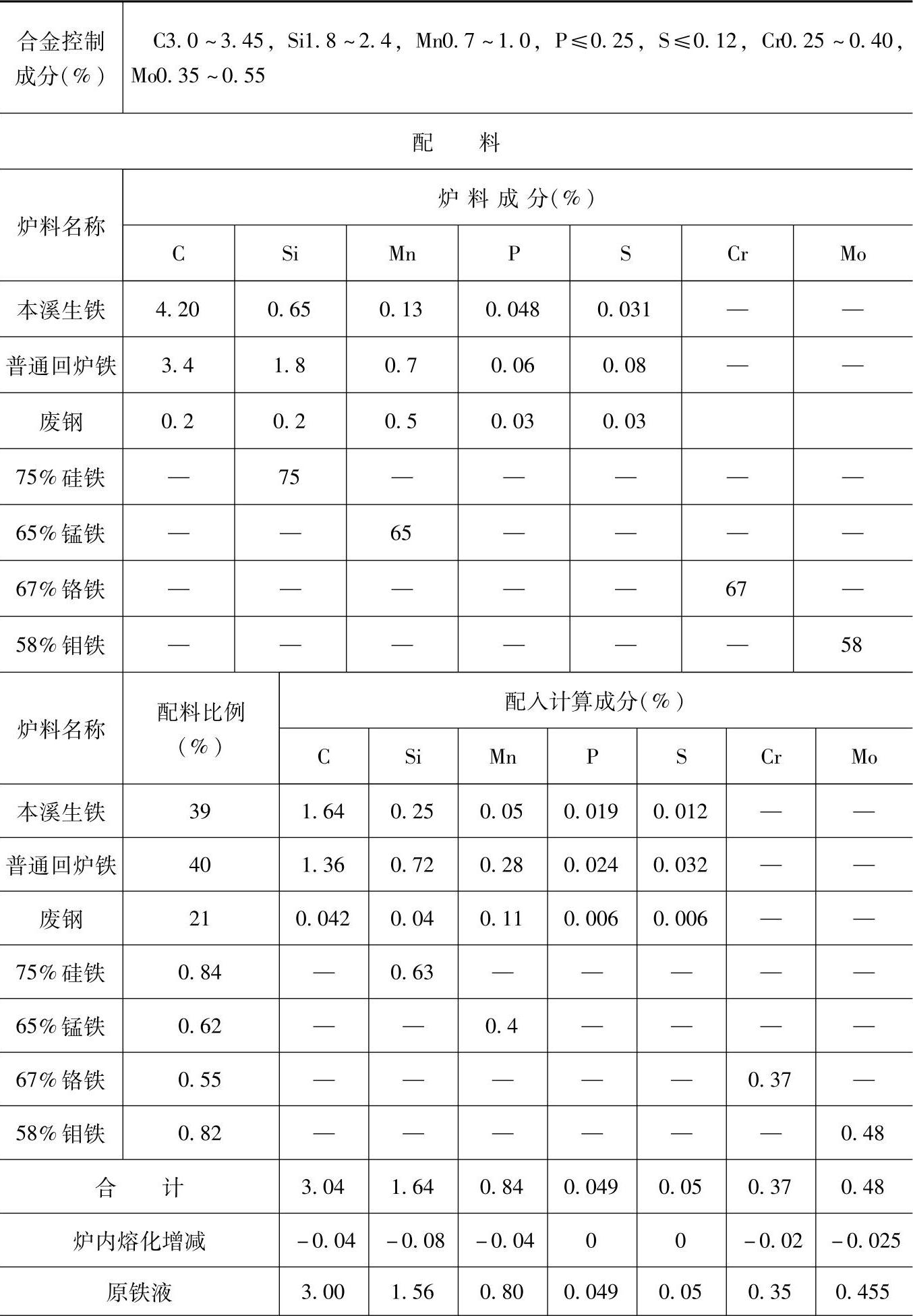

（续）

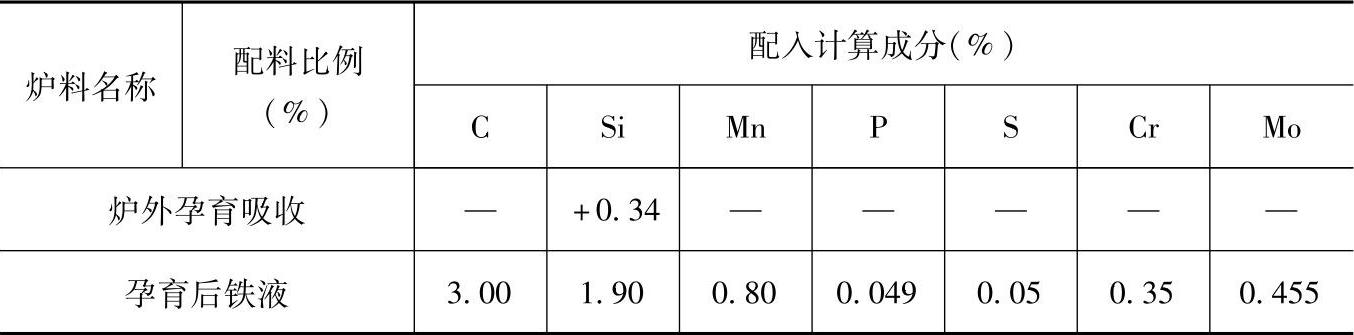

（续）

注：1.采用熔炼炉类型：3t工频无心感应电炉，炉内碳烧损1%、硅烧损5%、锰烧损5%、铬烧损5%、钼烧损5%、磷和硫不变。

2.炉外孕育处理，100kg铁液加75%硅铁0.4kg，吸收率为90%。

3.炉前用三角试片检验，三角白口宽度为5～7mm。

4.检测结果：

化学成分（%）：C3.16，Si1.73，Mn0.94，P0.055，S0.063，Cr0.38，Mo0.47；

力学性能：抗拉强度为358MPa，抗弯强度为652MPa，硬度为350HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机中的油动机壳体、中隔板、错油门套筒等铸件。
