配料实例592

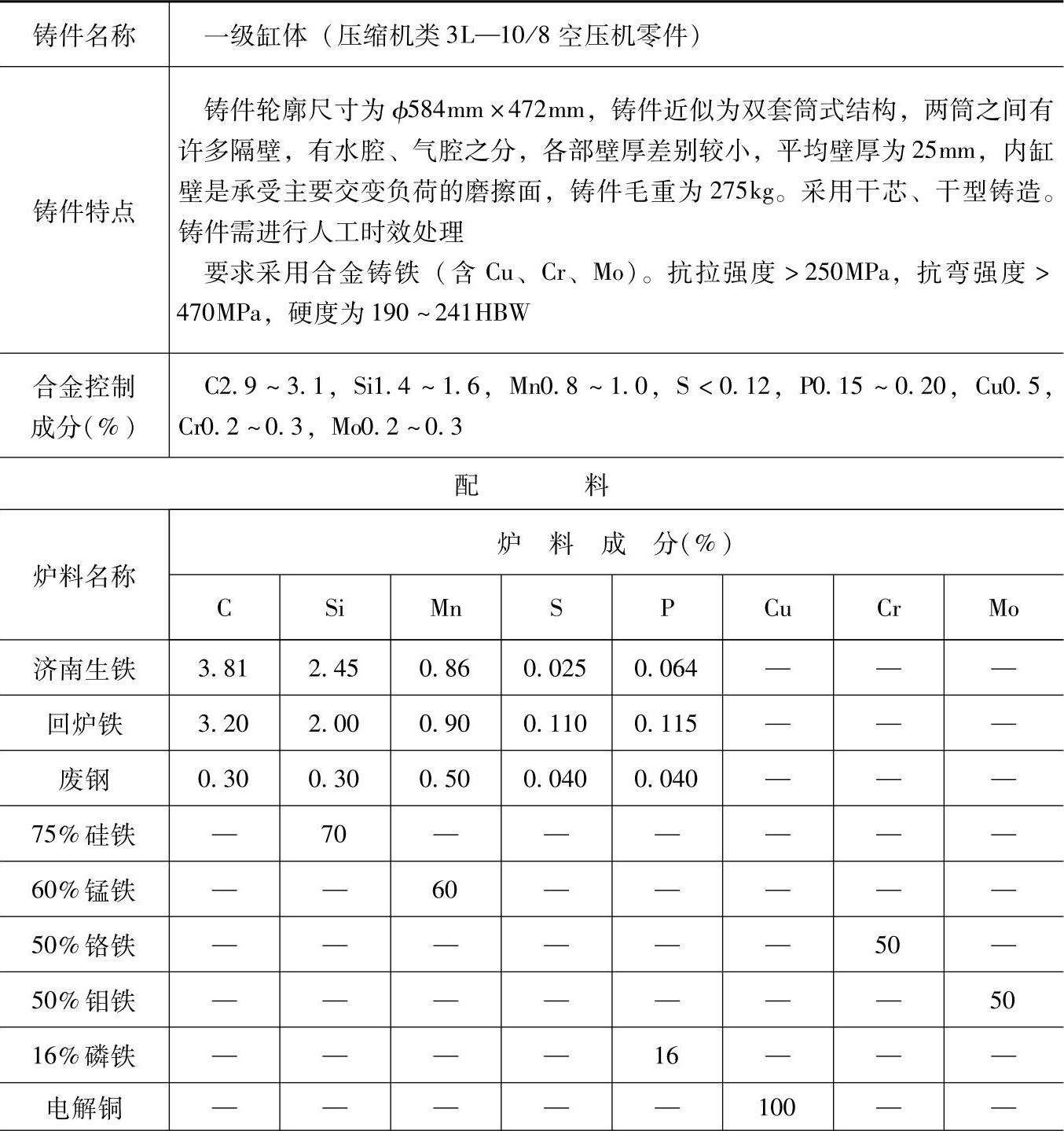

表1.5-49 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排小风口灯罩式冲天炉，熔化率为5t/h，风口总截面积占炉膛截面积的2.2%，炉内碳增加16%、硅烧损20%、锰烧损25%、硫增加90%、铜铬钼不变、磷不变。

2.炉前用尺寸为100mm×25mm×12.5mm的三角试片观察白口宽度，用75%硅铁进行孕育处理，加入量约为0.4%（质量分数），吸收率为37%，控制白口宽度为3～5mm。

3.检测结果：

力学性能：抗拉强度为355MPa，抗弯强度为639MPa，硬度为249HBW；

金相组织：石墨，中等片状及少量小片状；基体，珠光体量为95%（体积分数）、铁素体量为3%（体积分数），渗碳体、磷化物量为2%（体积分数）。

4.各成分含量和配料比例皆指质量分数。
