配料实例593

配料实例593

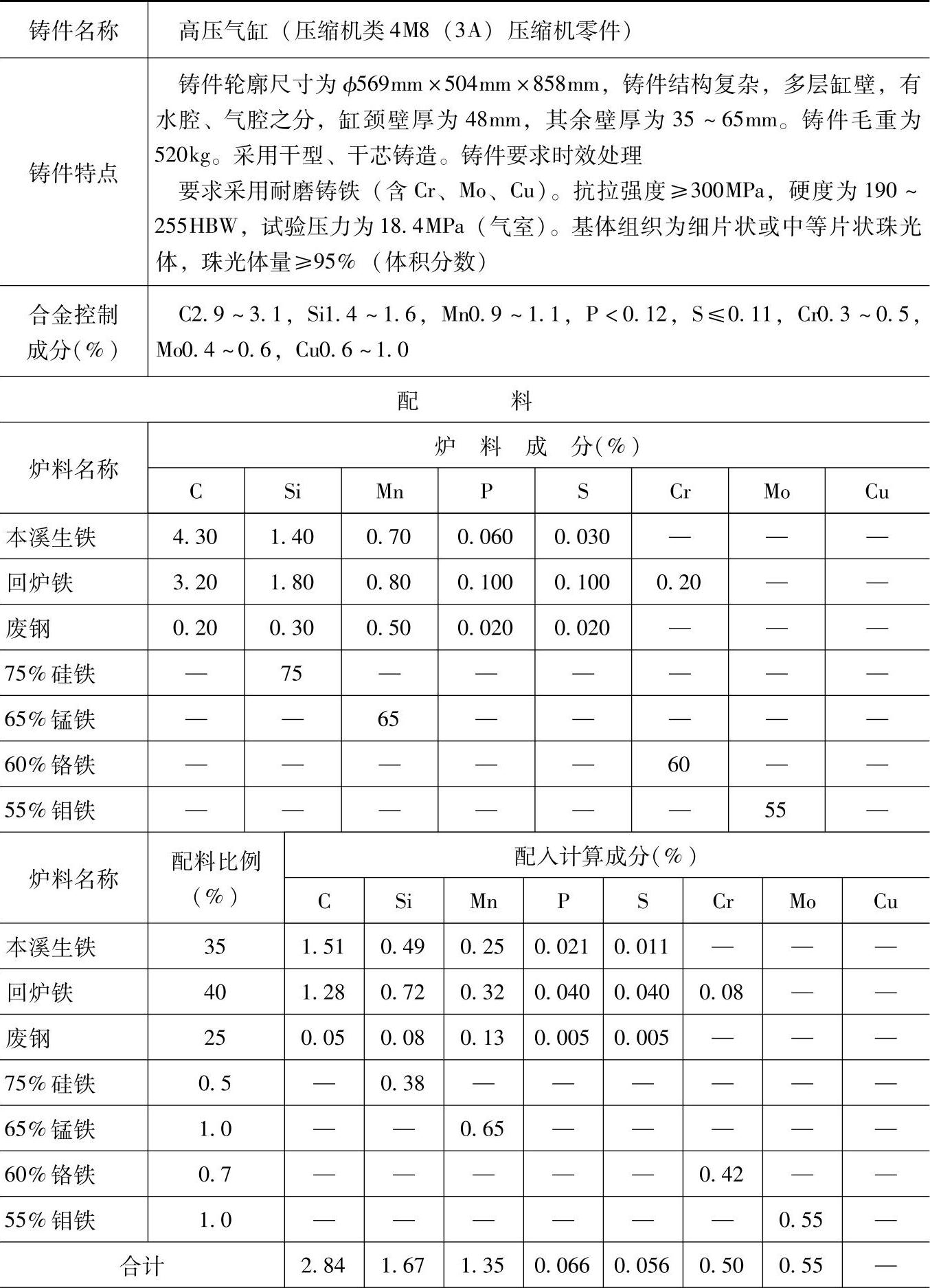

表1.5-50 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

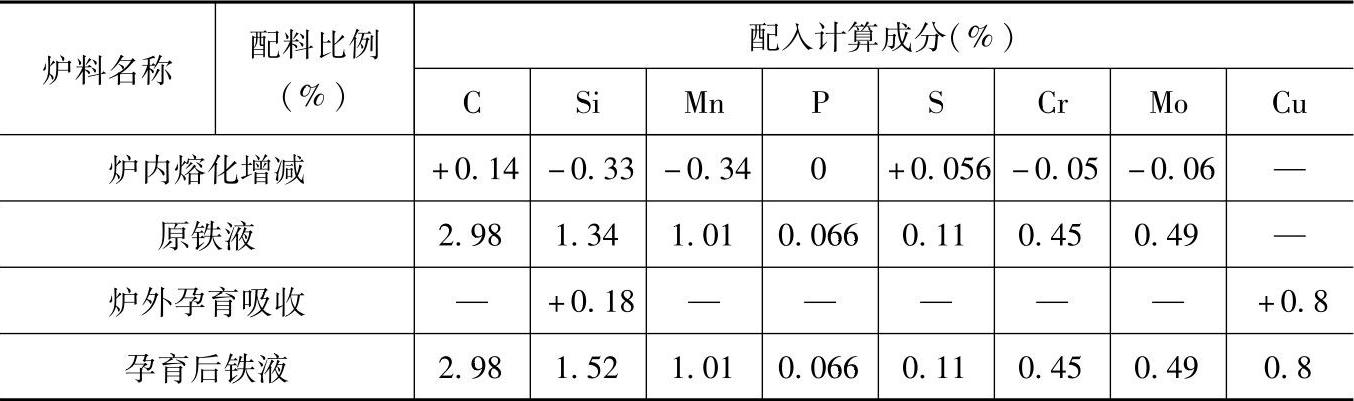

（续）

注：1.采用熔炼炉类型：中央送风热风冲天炉，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加100%、铬烧损10%、钼烧损10%，铁液出炉温度为1410～1450℃，铁液平均温度为1420℃。

2.炉后，铬以铬含量≥55%的铬铁在批料中加入，钼以钼含量≥55%的钼铁在批料中加入。

3.炉前，铜用电解铜并剪成小块在炉前出铁槽中加入，100kg铁液加99.99%电解铜0.8kg，吸收率为100%。

4.炉前用75%硅铁进行孕育处理，加入量为0.3%（质量分数），吸收率为80%。用三角试片检验白口宽度大小，控制铁液成分，孕育后三角试片白口宽度为10～12mm。

5.必要时还可进行炉外脱硫。

6.验收项目：力学性能，金相组织。

7.检测结果：

化学成分（%）：C3.01，Si1.53，Mn1.04，P0.071，S0.102，Cr0.46，Cu0.79，Mo0.50；

力学性能：抗拉强度为319MPa，硬度为242～247HBW；

金相组织：片状珠光体量>95%（体积分数），片状石墨长度为15～20μm。

8.各成分含量和配料比例皆指质量分数。

9.本配料还适用于压缩机壁厚为30～50mm，试验压力约为18.4MPa的高压气缸以及连接盘等铸件。
