配料实例608

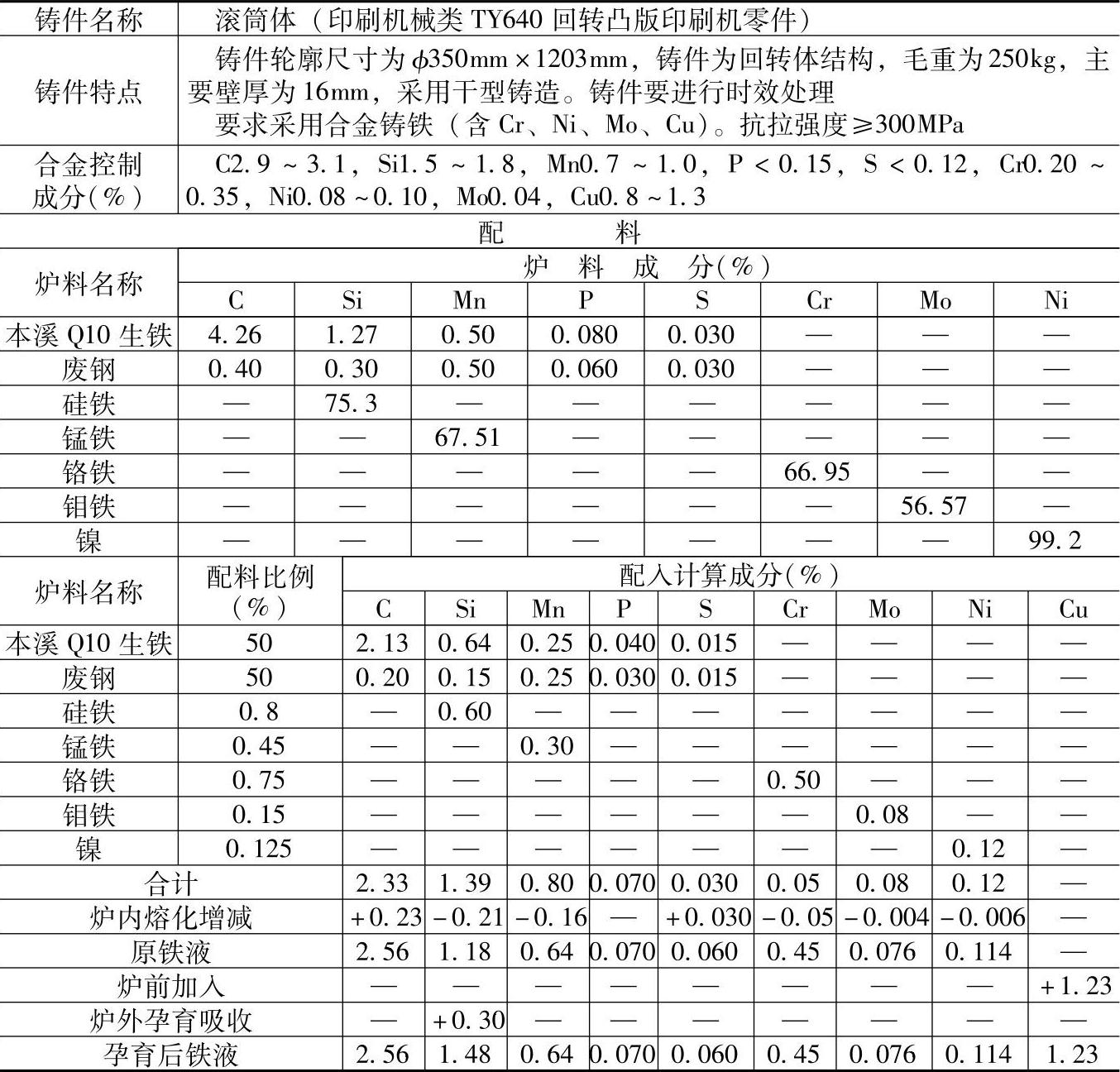

表1.5-65 含Cr、Ni、Mo、Cu的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：倒置两排大间距曲线炉膛冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变、铬烧损10%、镍烧损5%、钼烧损5%、铜烧损5%。

2.炉前加铜屑于包内，铜屑预热，加入量为1.3%（质量分数），铜的吸收率95%。

3.炉前用75%硅铁孕育，加入量约为0.5%（质量分数），硅的吸收率80%。

4.炉前用三角试片观察白口大小。

5.检测结果：

化学成分（%）：C3.06，Si1.63，Mn0.82，P0.054，S0.048，Cr0.31，Ni0.07，Mo0.03，Cu1.2；

力学性能：铸态抗弯强度为691～711MPa，挠度为3.3～4.0mm，硬度为236HBW；

金相组织：石墨A型+少量F型G，石墨长度为5～10mm，珠光体量为95%（体积分数）。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于印刷机械中的齿轮、滚筒、平台等高强度耐磨铸铁件。
