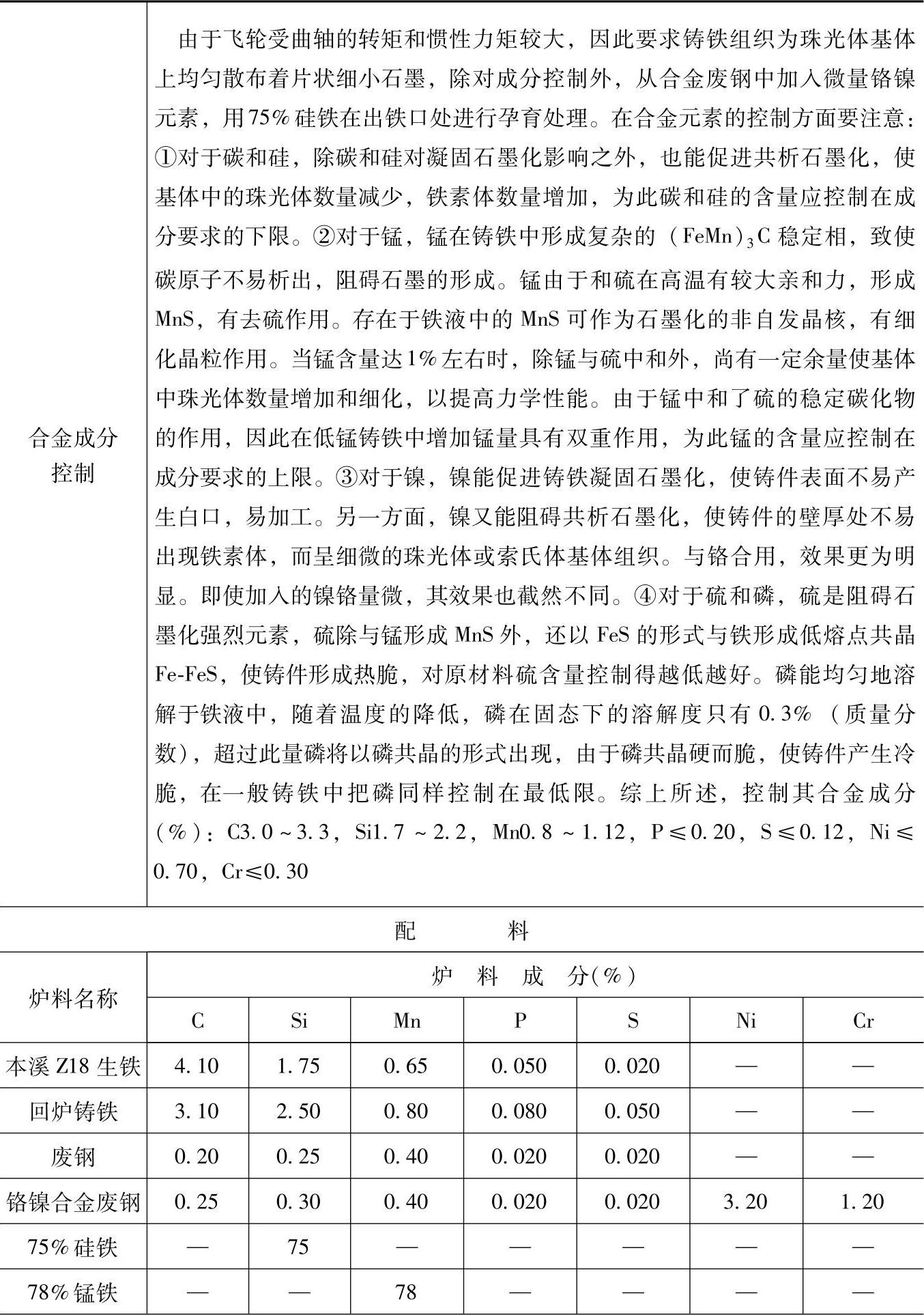

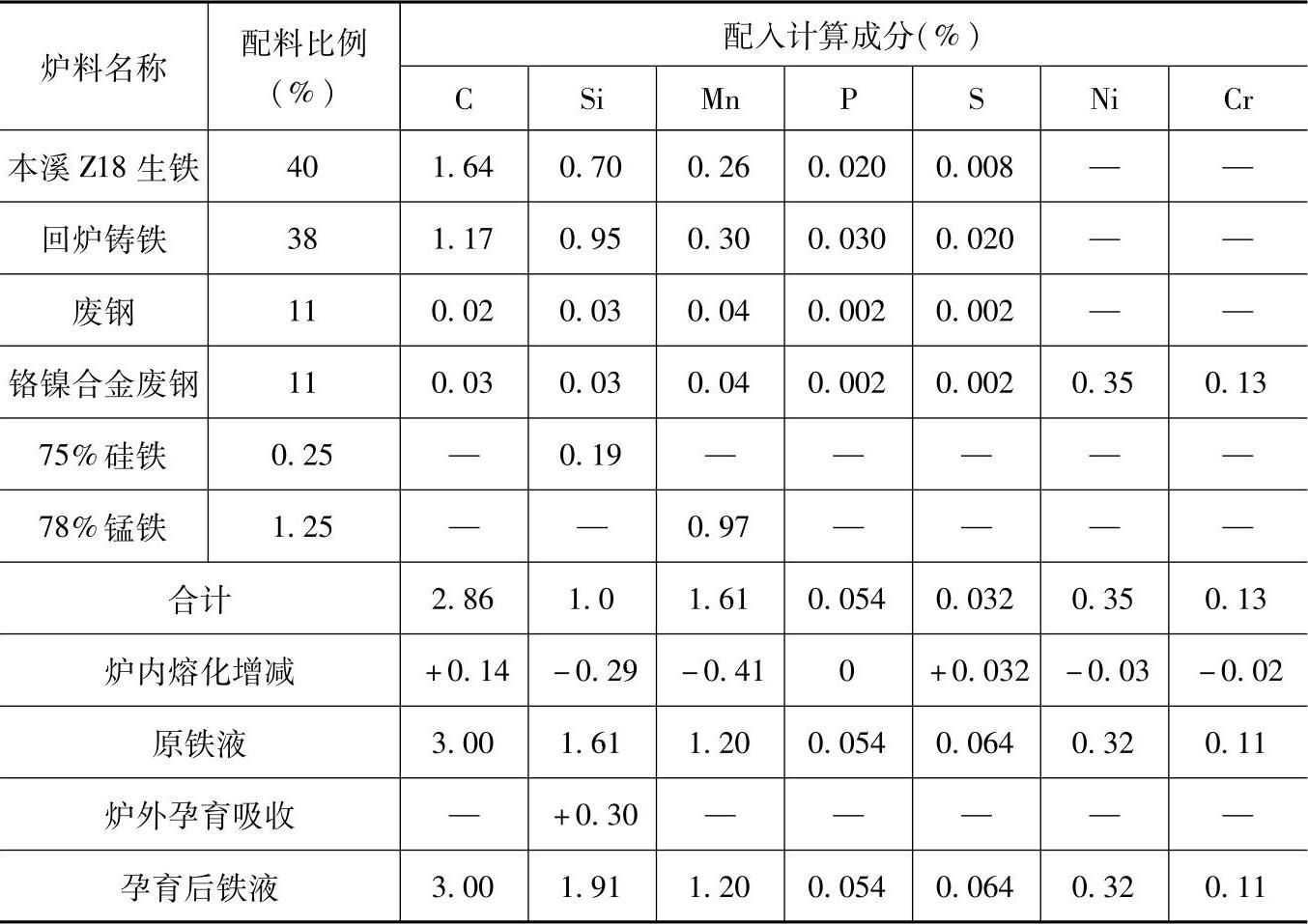

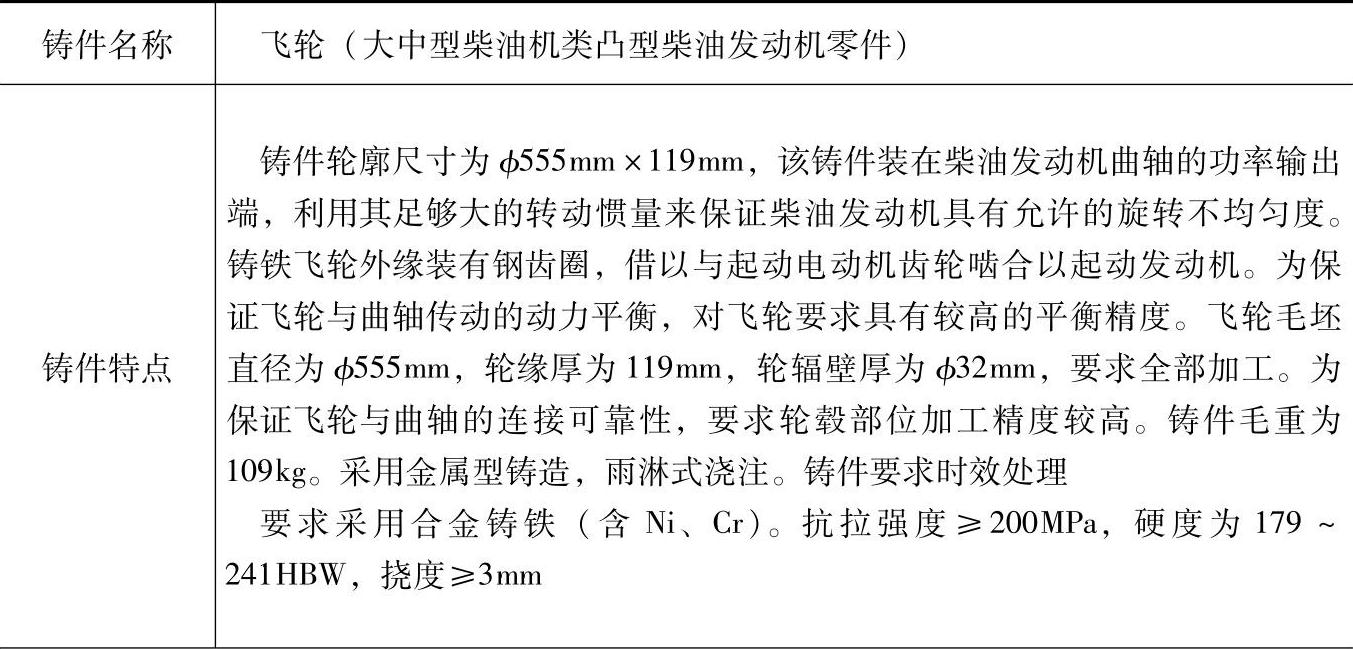

表1.5-66 含Ni、Cr的合金铸铁（耐磨铸铁）配料
（续）
注：1.采用熔炼炉类型：三排风口冷风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损25%、硫增加100%、镍烧损10%、铬烧损15%、磷不变。
2.炉前用75%硅铁进行孕育处理，加入量为0.5%（质量分数），硅的吸收率80%。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于大型柴油发动机中的主动带轮和被动带轮等铸件。
