配料实例611

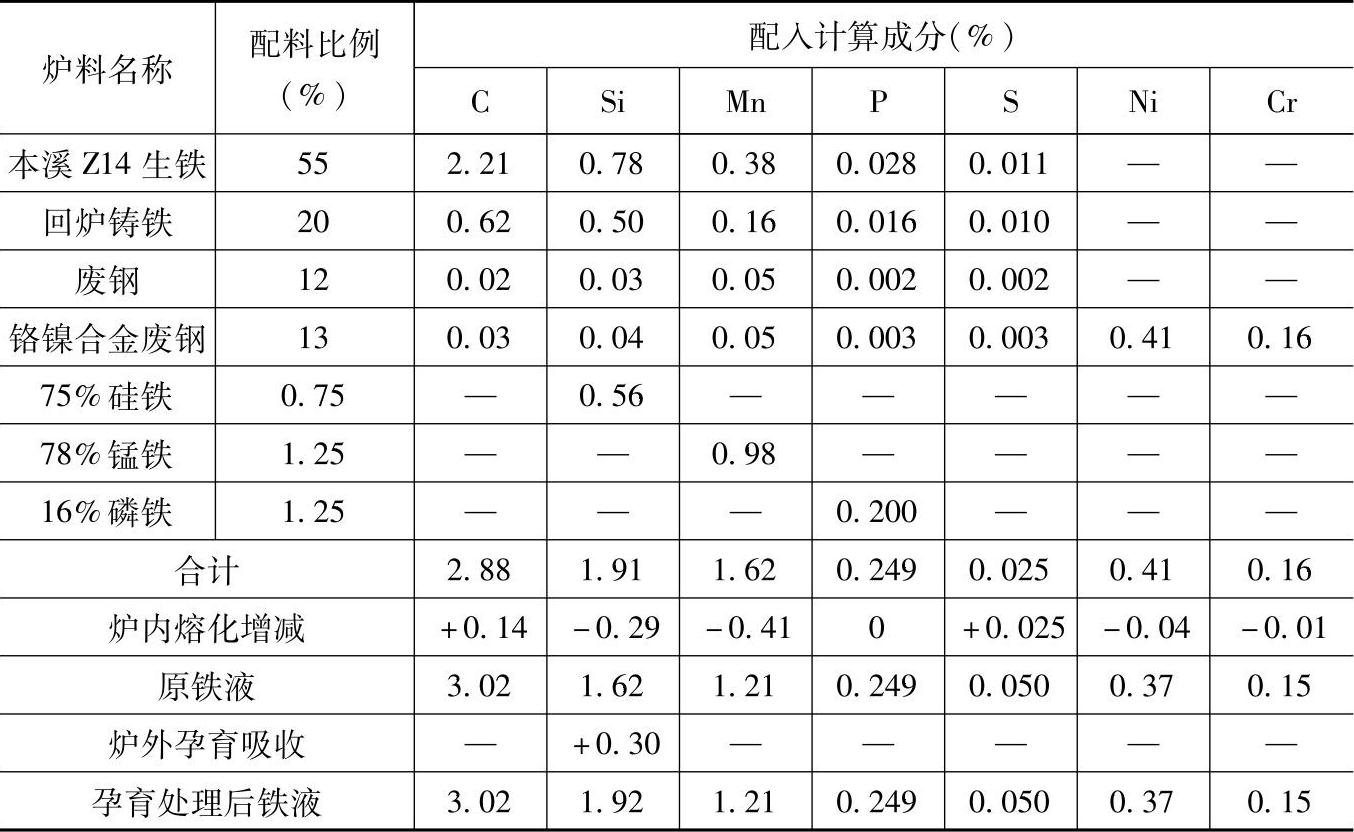

表1.5-68 含Ni、Cr的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排风口冷风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损25%、硫增加100%、镍烧损10%、铬烧损15%、磷不变。

2.炉前用75%硅铁进行孕育处理，孕育剂加入量为0.5%（质量分数）。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于其他各种规格尺寸的耐磨衬套，如φ_外116mm×120mm×15mm、φ_外56mm×37mm×11mm、φ_外48mm×27mm×10mm、φ_外48mm×43mm×10mm等。
