配料实例612

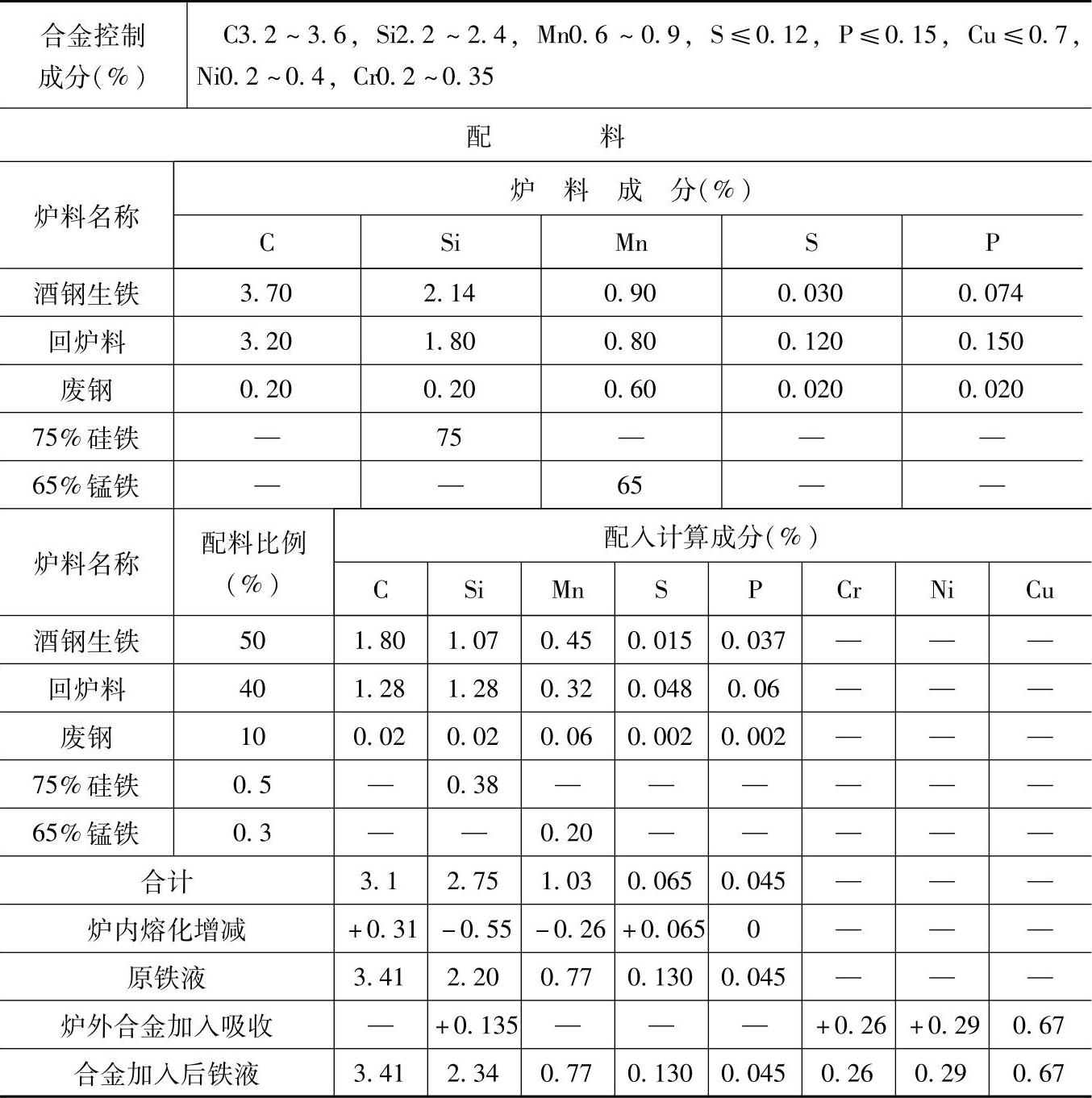

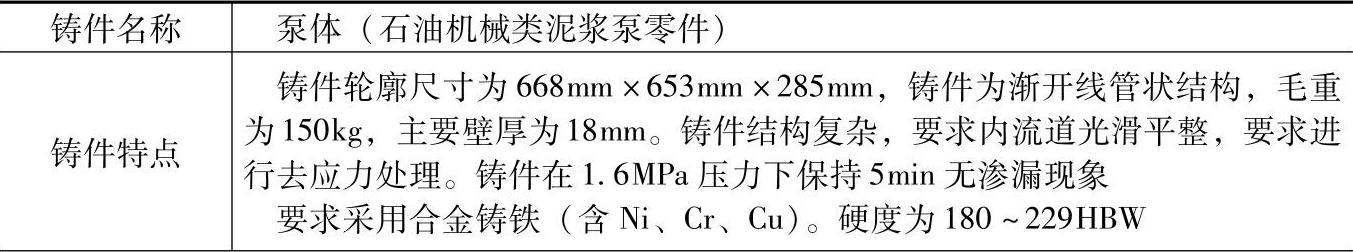

表1.5-69 含Ni、Cr、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排风口冷风冲天炉，熔化率为5t/h，炉内碳增加10%、硅烧损20%、锰烧损25%、硫增加100%、磷不变。

2.炉前用三角试片检验白口大小，铬以微碳铬粉在出铁槽加入，加入量为0.4%（质量分数），吸收率为65%；镍以镍板加入，加入量为0.3%（质量分数），吸收率为95%；铜以电解铜板加入，加入量为0.7%（质量分数），吸收率为95%。加前均预热。此外，在铁液包中加入75%硅铁调整含硅量，加入量为0.3%（质量分数），吸收率65%。

3.检测结果：

化学成分（%）：C3.34，Si1.65，Mn0.78，P0.095，S0.105，Ni0.27，Cr0.24，Cu0.47；

力学性能：硬度为255HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于泥浆泵中的泵盖、叶轮等铸件。
