配料实例620

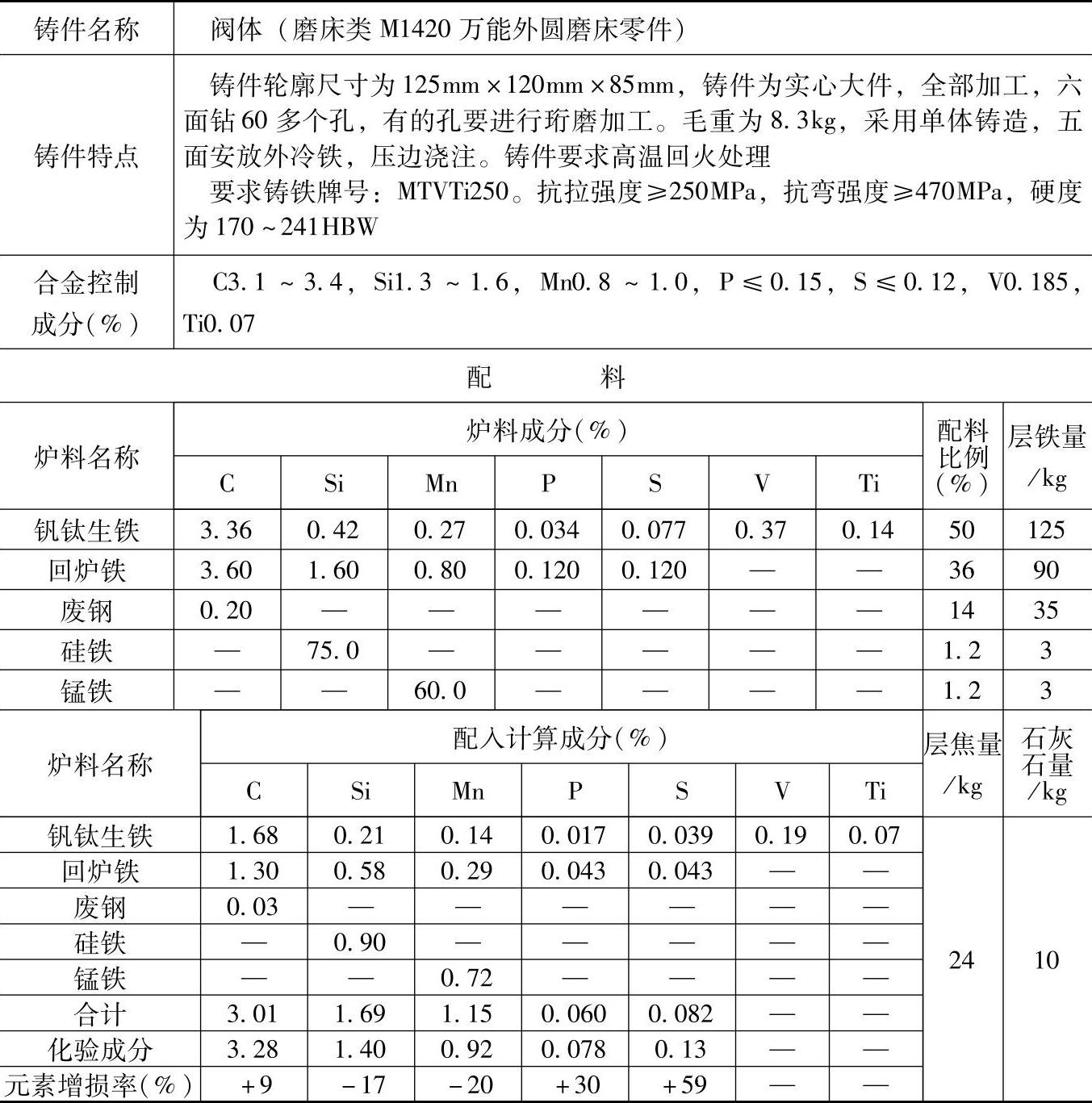

表1.5-77 含V、Ti的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为2t/h，炉内碳增加9%、硅烧损17%、锰烧损20%、磷增加30%、硫增加59%。

2.检测结果：

力学性能：抗拉强度为252～263MPa；抗弯强度为475～525MPa；硬度为180～192HBW；

金相组织：珠光体+A型石墨+磷共晶少量。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于M1420磨床其他各种阀体、操纵箱、尾座体壳、油缸、液压筒，M1080磨床液压缸、操纵箱，MY8240磨床操纵箱及3M4325磨床操纵箱等铸件。

5.MTVTi250的主要含义与配料实例617的注同。
