配料实例621

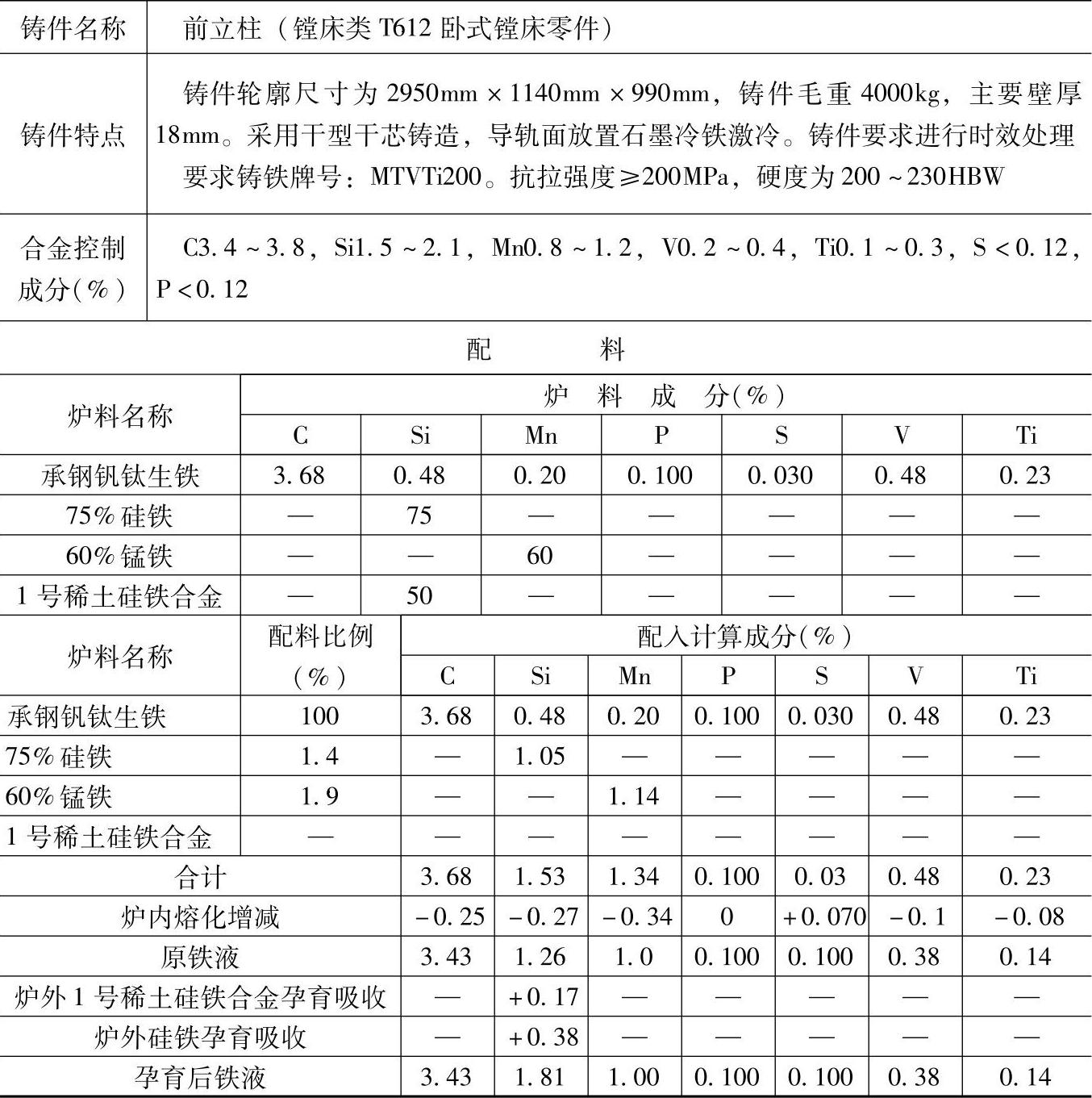

表1.5-78 含V、Ti的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：中央与大间距侧吹送风冲天炉，熔化率为3.5t/h，炉内碳烧损7%、硅烧损18%、锰烧损25%、硫增加233%、钒烧损21%、钛烧损39%、磷不变。

2.炉前用三角试片检验白口大小，用1号稀土硅铁合金和硅铁进行复合孕育处理，75%硅铁加入量为0.6%（质量分数），1号稀土硅铁合金加入量为0.4%（质量分数），硅吸收率为85%。孕育后三角试片白口宽度为3mm。

3.检测结果：

化学成分（%）：C3.43，Si1.81，Mn1.0，S0.1，V0.38，Ti0.14；

力学性能：抗拉强度为255MPa，硬度为220HBW。

4.各成分含量和配料比例皆指质量分数。

5.MTVTi200的主要含义与配料实例617的注同。
