配料实例623

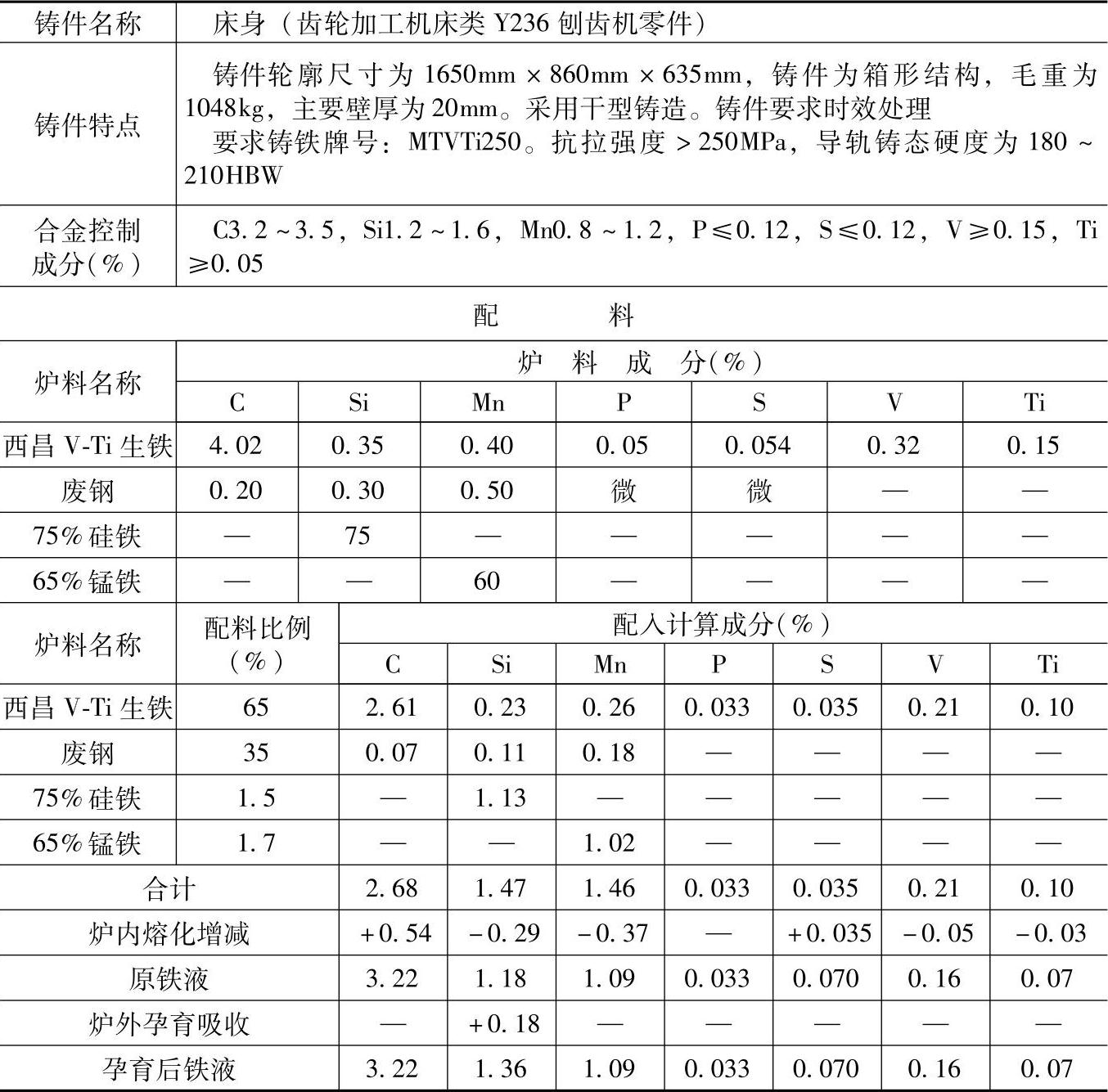

表1.5-80 含V、Ti的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，炉内硅烧损20%、锰烧损25%、碳增加20%、硫增加100%、钒烧损25%、钛烧损30%。

2.炉外铁液包内孕育，100kg铁液加75%硅铁0.3kg，硅吸收率为80%。

3.炉前用三角试片检验白口大小，控制铁液成分。

4.检测结果：

化学成分（%）：C3.44，Si1.47，Mn0.94，P0.85，S0.103，V0.19，Ti0.08；

力学性能：抗弯强度为490MPa，导轨硬度为198HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于齿轮加工机床中有相对运动要求耐磨的各类铸铁件。

7.MTVTi250的主要含义与配料实例617的注同。
