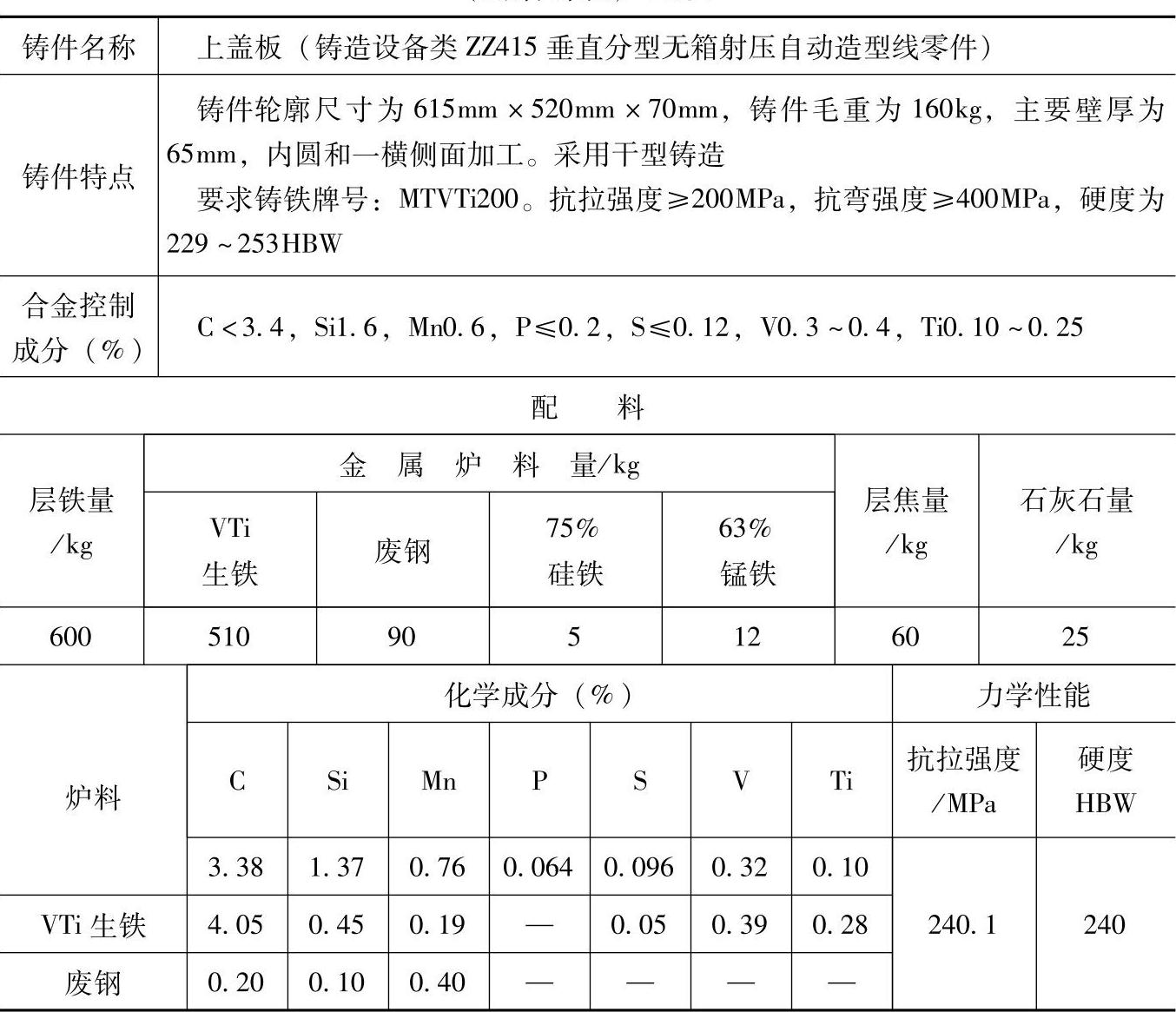

表1.5-81 含V、Ti的合金铸铁（耐磨铸铁）配料
注：1.采用熔炼炉类型：间断出铁、出渣、冷风中央送风冲天炉，炉内硅烧损25%～30%、锰烧损30%。
2.炉前用三角试片检验白口大小，在出铁槽中分别用1号稀土合金（加入质量分数为0.6%）和质量分数75%硅铁（加入质量分数为0.4%）进行孕育处理，控制铁液成分及软硬程度。
3.各成分含量和配料比例皆指质量分数。
4.MTVTi200的主要含义与配料实例617的注同。
