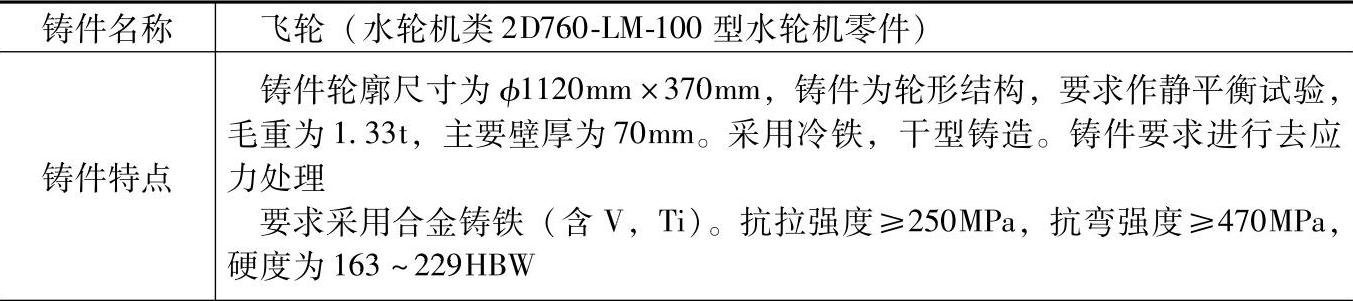

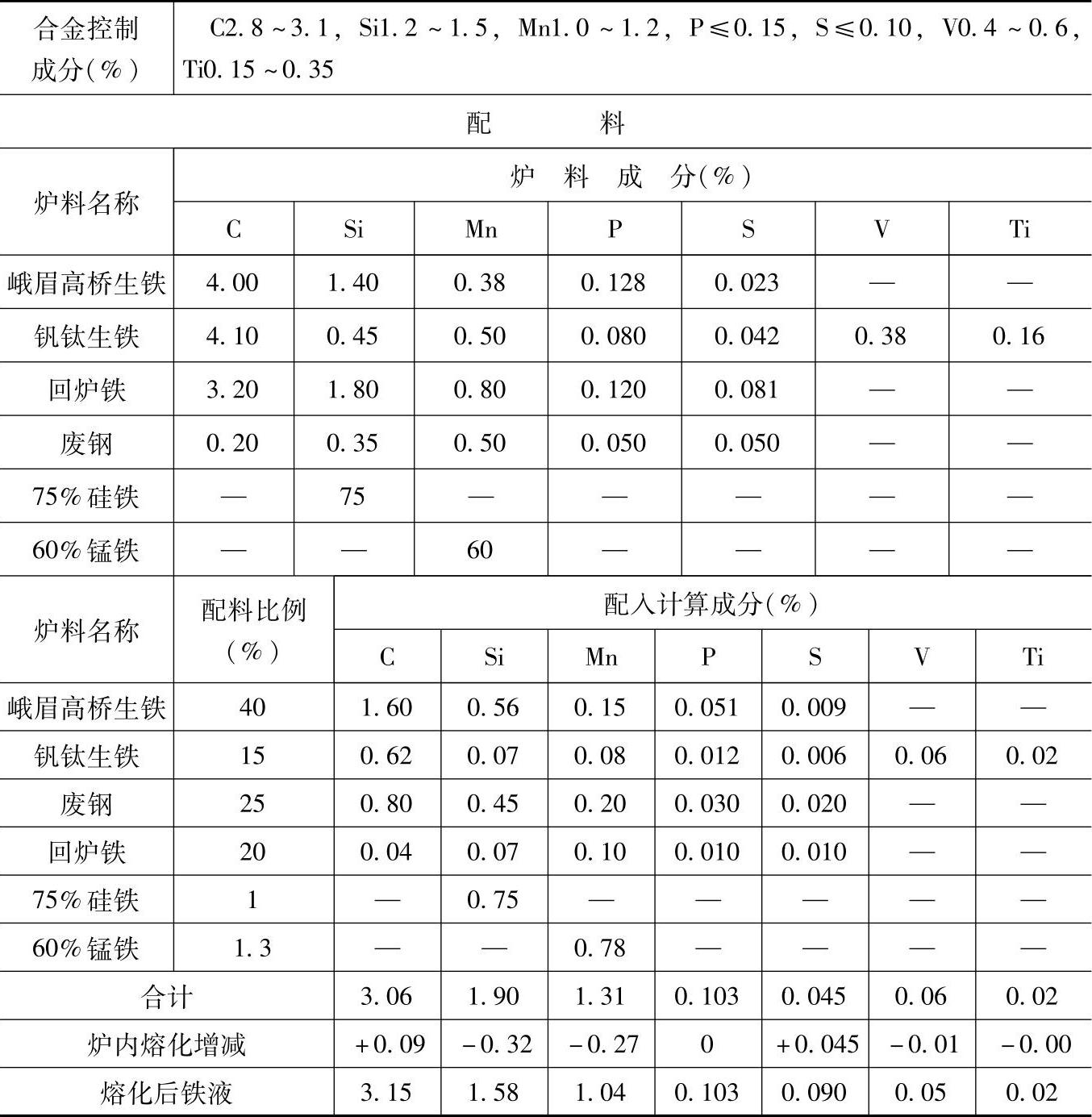

表1.5-82 含V、Ti的合金铸铁配料
（续）
注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加3%、硅烧损17%、锰烧损21%、硫增加100%、钒烧损15%、钛烧损10%、磷不变。
2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调整铁液成分。
3.检测结果：
化学成分（%）：C3.14，Si1.4，Mn1.1，P0.118，S0.092；
力学性能：抗弯强度为500MPa，硬度为220HBW。
4.各成分含量和配料比例皆指质量分数。
